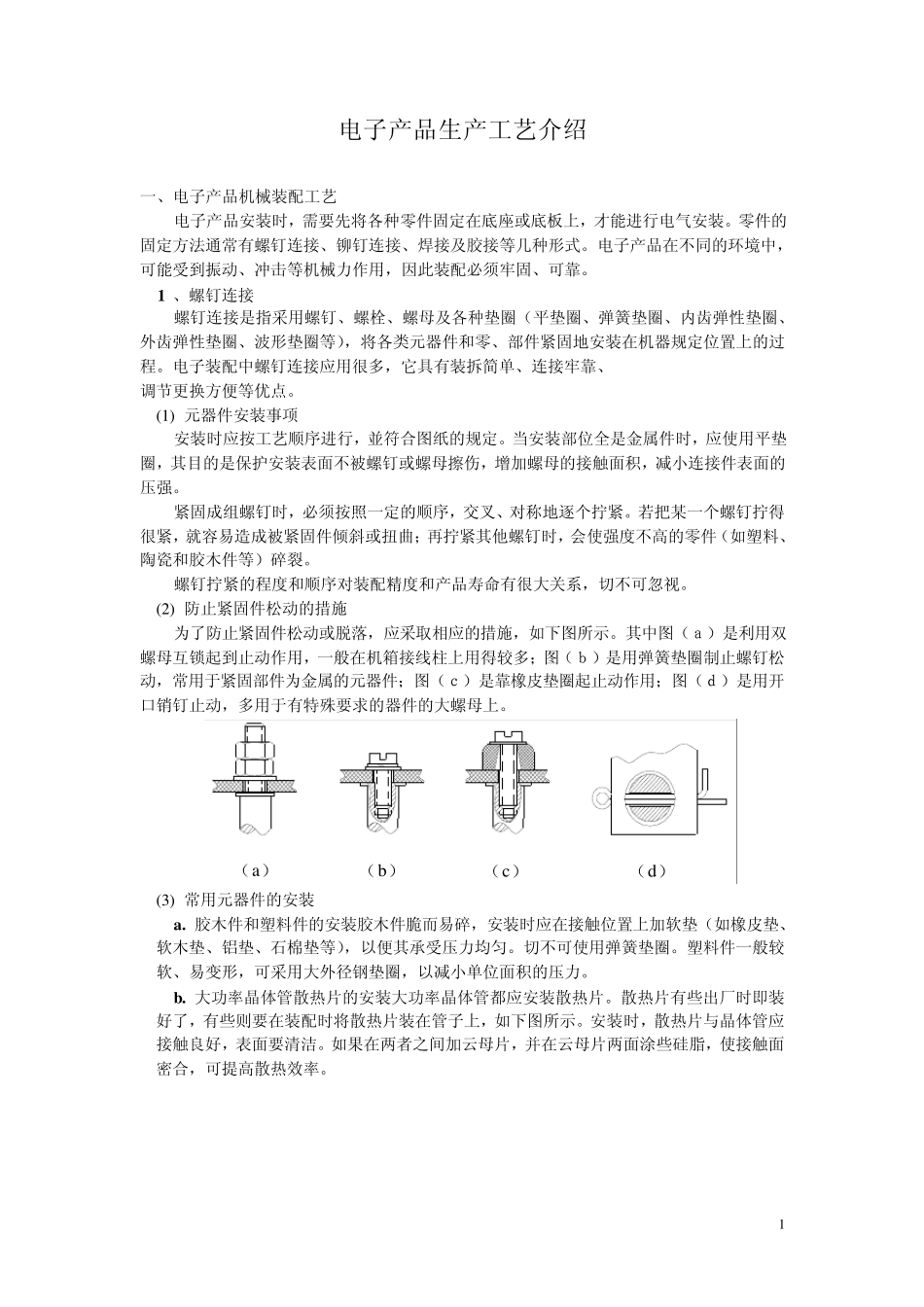

1 电子产品生产工艺介绍 一、电子产品机械装配工艺 电子产品安装时,需要先将各种零件固定在底座或底板上,才能进行电气安装。零件的固定方法通常有螺钉连接、铆钉连接、焊接及胶接等几种形式。电子产品在不同的环境中,可能受到振动、冲击等机械力作用,因此装配必须牢固、可靠。 1 、螺钉连接 螺钉连接是指采用螺钉、螺栓、螺母及各种垫圈(平垫圈、弹簧垫圈、内齿弹性垫圈、外齿弹性垫圈、波形垫圈等),将各类元器件和零、部件紧固地安装在机器规定位置上的过程。电子装配中螺钉连接应用很多,它具有装拆简单、连接牢靠、 调节更换方便等优点。 (1) 元器件安装事项 安装时应按工艺顺序进行,並符合图纸的规定。当安装部位全是金属件时,应使用平垫圈,其目的是保护安装表面不被螺钉或螺母擦伤,增加螺母的接触面积,减小连接件表面的压强。 紧固成组螺钉时,必须按照一定的顺序,交叉、对称地逐个拧紧。若把某一个螺钉拧得很紧,就容易造成被紧固件倾斜或扭曲;再拧紧其他螺钉时,会使强度不高的零件(如塑料、陶瓷和胶木件等)碎裂。 螺钉拧紧的程度和顺序对装配精度和产品寿命有很大关系,切不可忽视。 (2) 防止紧固件松动的措施 为了防止紧固件松动或脱落,应采取相应的措施,如下图所示。其中图(a)是利用双螺母互锁起到止动作用,一般在机箱接线柱上用得较多;图(b)是用弹簧垫圈制止螺钉松动,常用于紧固部件为金属的元器件;图(c)是靠橡皮垫圈起止动作用;图(d)是用开口销钉止动,多用于有特殊要求的器件的大螺母上。 (a)(b)(c)(d) (3) 常用元器件的安装 a. 胶木件和塑料件的安装胶木件脆而易碎,安装时应在接触位置上加软垫(如橡皮垫、软木垫、铝垫、石棉垫等),以便其承受压力均匀。切不可使用弹簧垫圈。塑料件一般较软、易变形,可采用大外径钢垫圈,以减小单位面积的压力。 b. 大功率晶体管散热片的安装大功率晶体管都应安装散热片。散热片有些出厂时即装好了,有些则要在装配时将散热片装在管子上,如下图所示。安装时,散热片与晶体管应接触良好,表面要清洁。如果在两者之间加云母片,并在云母片两面涂些硅脂,使接触面密合,可提高散热效率。 2 大 功 率 管螺 钉平 垫 圈专 用 绝 缘 套 管绝 缘 片散 热 片平 垫 圈弹 簧 垫 圈螺 母 c. 屏蔽件的安装 电子产品中有些器件需要加屏蔽罩,有些单元电路需用屏蔽盒,有些部件需要加隔离 板,有些导线要采...
