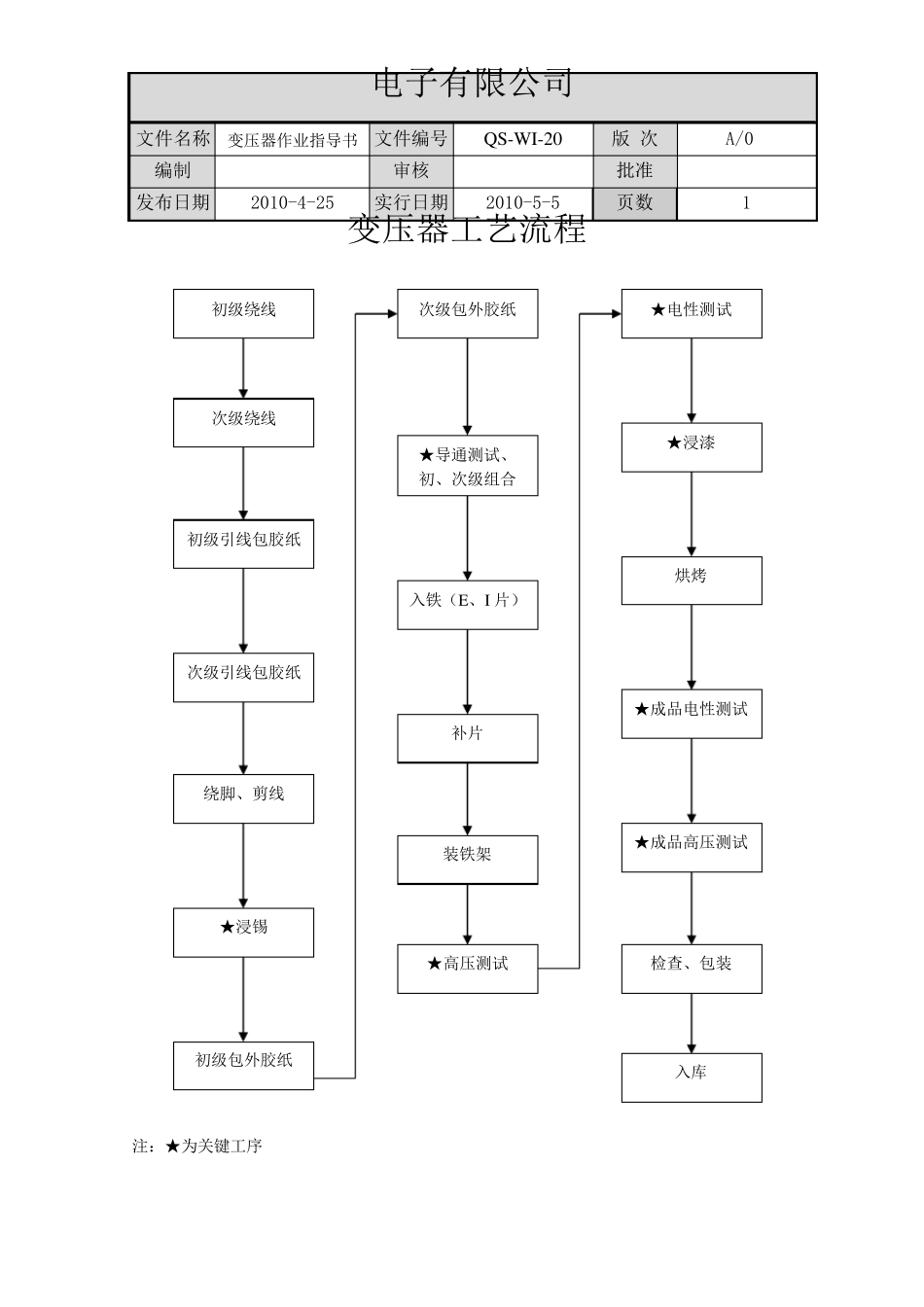

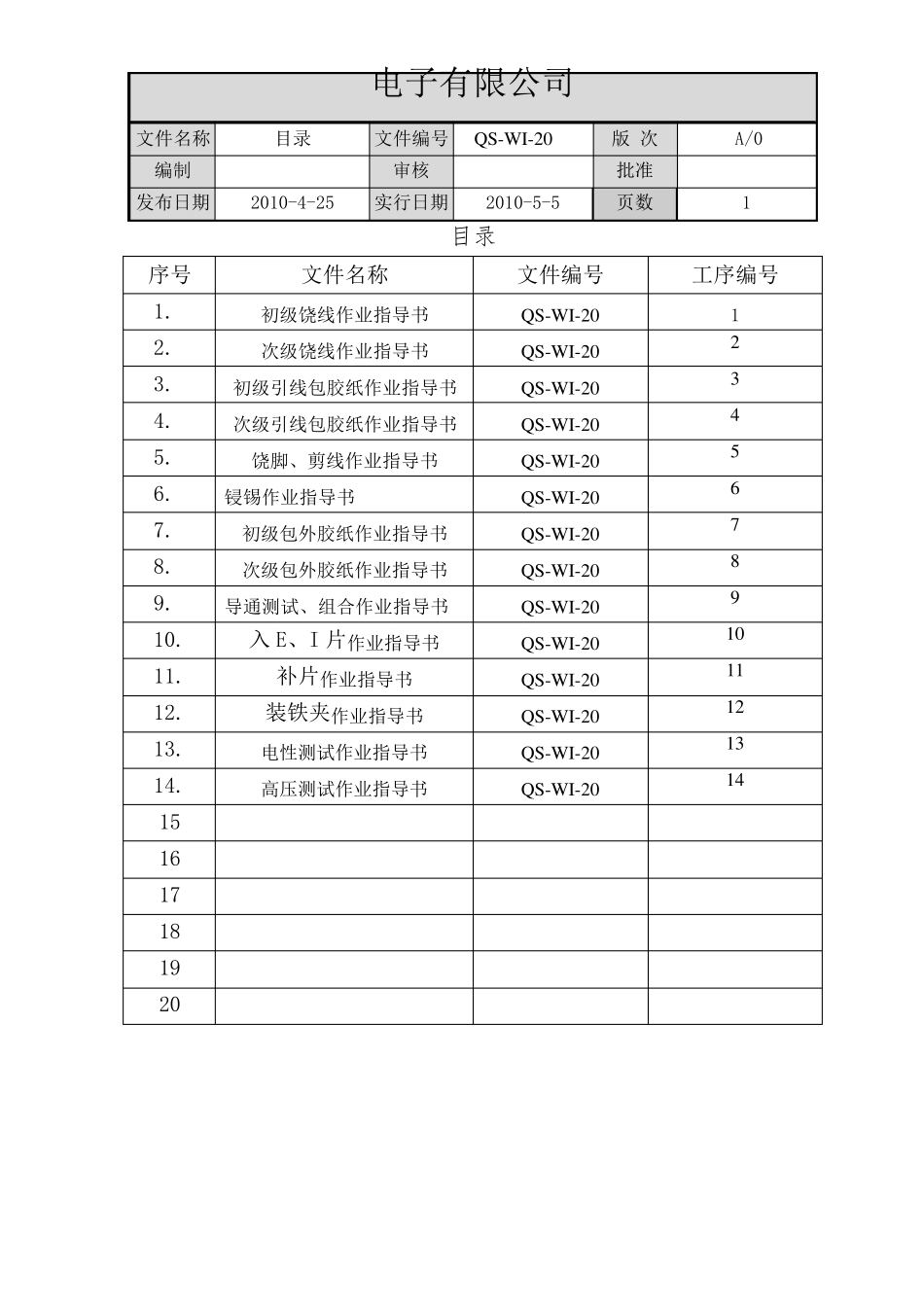

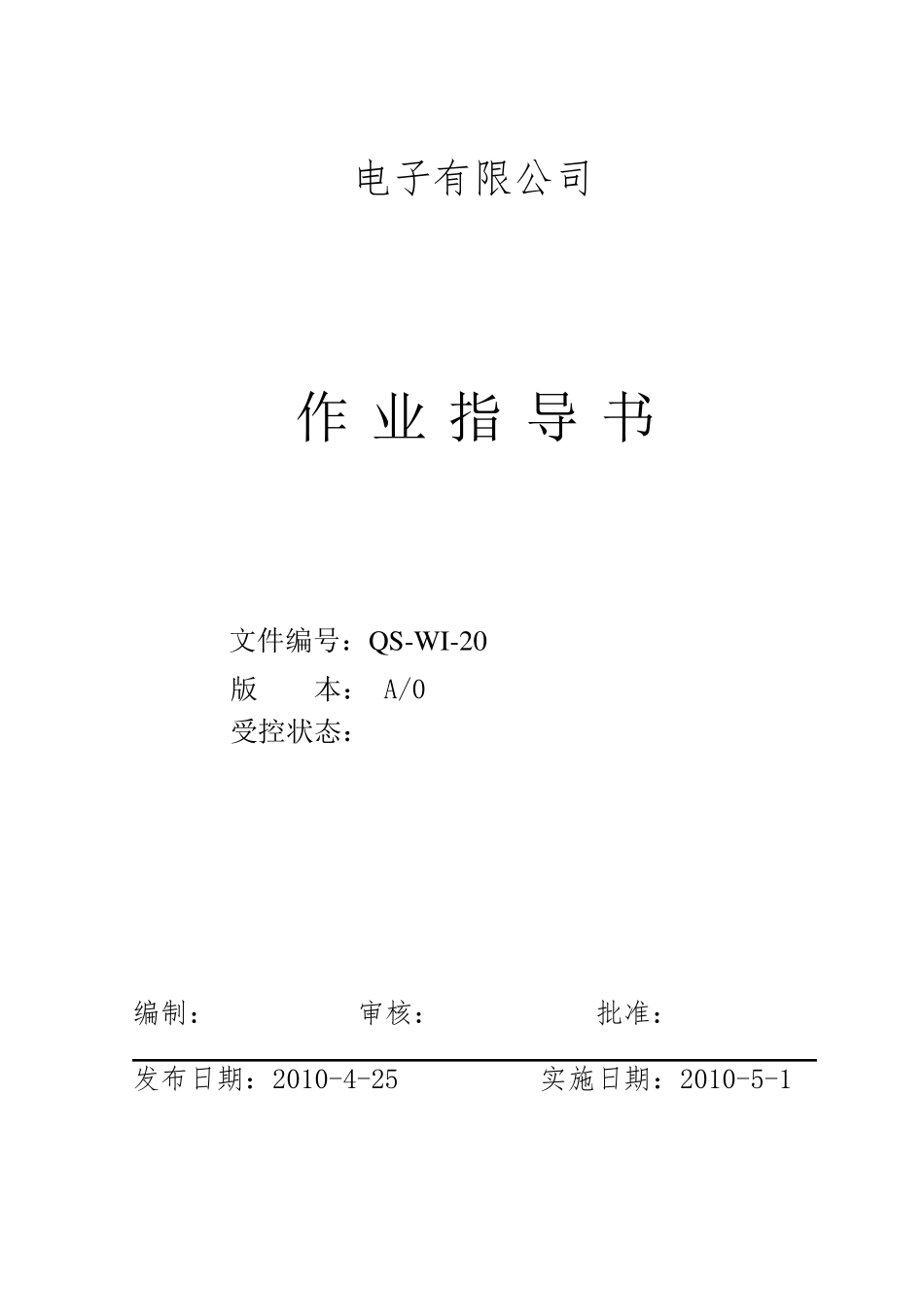

电子有限公司 作 业 指 导 书 文件编号：QS-W I-20 版 本： A/0 受控状态： 编制： 审核： 批准： 发布日期：2010-4-25 实施日期：2010-5-1 电子有限公司 文件名称 目录 文件编号 QS-W I-20 版 次 A/0 编制 审核 批准 发布日期 2010-4-25 实行日期 2010-5-5 页数 1 目录 序号 文件名称 文件编号 工序编号 1. 初级饶线作业指导书 QS-W I-20 1 2. 次级饶线作业指导书 QS-W I-20 2 3. 初级引线包胶纸作业指导书 QS-W I-20 3 4. 次级引线包胶纸作业指导书 QS-W I-20 4 5. 饶脚、剪线作业指导书 QS-W I-20 5 6. 锓锡作业指导书 QS-W I-20 6 7. 初级包外胶纸作业指导书 QS-W I-20 7 8. 次级包外胶纸作业指导书 QS-W I-20 8 9. 导通测试、组合作业指导书 QS-W I-20 9 10. 入 E、I 片作业指导书 QS-W I-20 10 11. 补片作业指导书 QS-W I-20 11 12. 装铁夹作业指导书 QS-W I-20 12 13. 电性测试作业指导书 QS-W I-20 13 14. 高压测试作业指导书 QS-W I-20 14 15 16 17 18 19 20 电子有限公司 文件名称 变压器作业指导书 文件编号 QS-W I-20 版 次 A/0 编制 审核 批准 发布日期 2010-4-25 实行日期 2010-5-5 页数 1 变压器工艺流程 注：★为关键工序 初级绕线 初级引线包胶纸 绕脚、剪线 装铁架 ★高压测试 补片 次级绕线 次级引线包胶纸 ★浸锡 入库 ★电性测试 初级包外胶纸 次级包外胶纸 ★导通测试、 初、次级组合 ★成品电性测试 入铁（E、I 片） ★浸漆 ★成品高压测试 烘烤 检查、包装 电子有限公司作业指导书 产品名称 产品型号 工序 文件编号 版本 页数 制订时间 变压器 EI 型变压器 初级绕线 QS-W I-20 A/0 1 2006-1-5 操作说明： 1. 确定绕线机设定OK，将胶芯插入绕线机轴上。 2. 按图（1）所示：把漆包线头拉下，沿胶芯线糟绕大半个圈，线头从卡线糟拉出并缠绕在机嘴中心糟上3-5 圈，在图示位置贴一块线头胶纸，固定线头。 3. 开机绕完圈数后，按图（2）所示：用指头将漆包线拉长45mm±10mm，卡入线糟剪断，分别在图（3）所示位置贴上皱纹纸。 4. 取下胶芯将线头缠好在胶芯上后整齐摆放在胶盆内。 注意事项： 1. 进出线槽位要正确，进线一定要在耳子纸内。 2. 绕线圈数要准确。 3. 绕线要求平整、均匀、紧实，线包不可有抛线、松散、肥大...
