电子元件基础教程

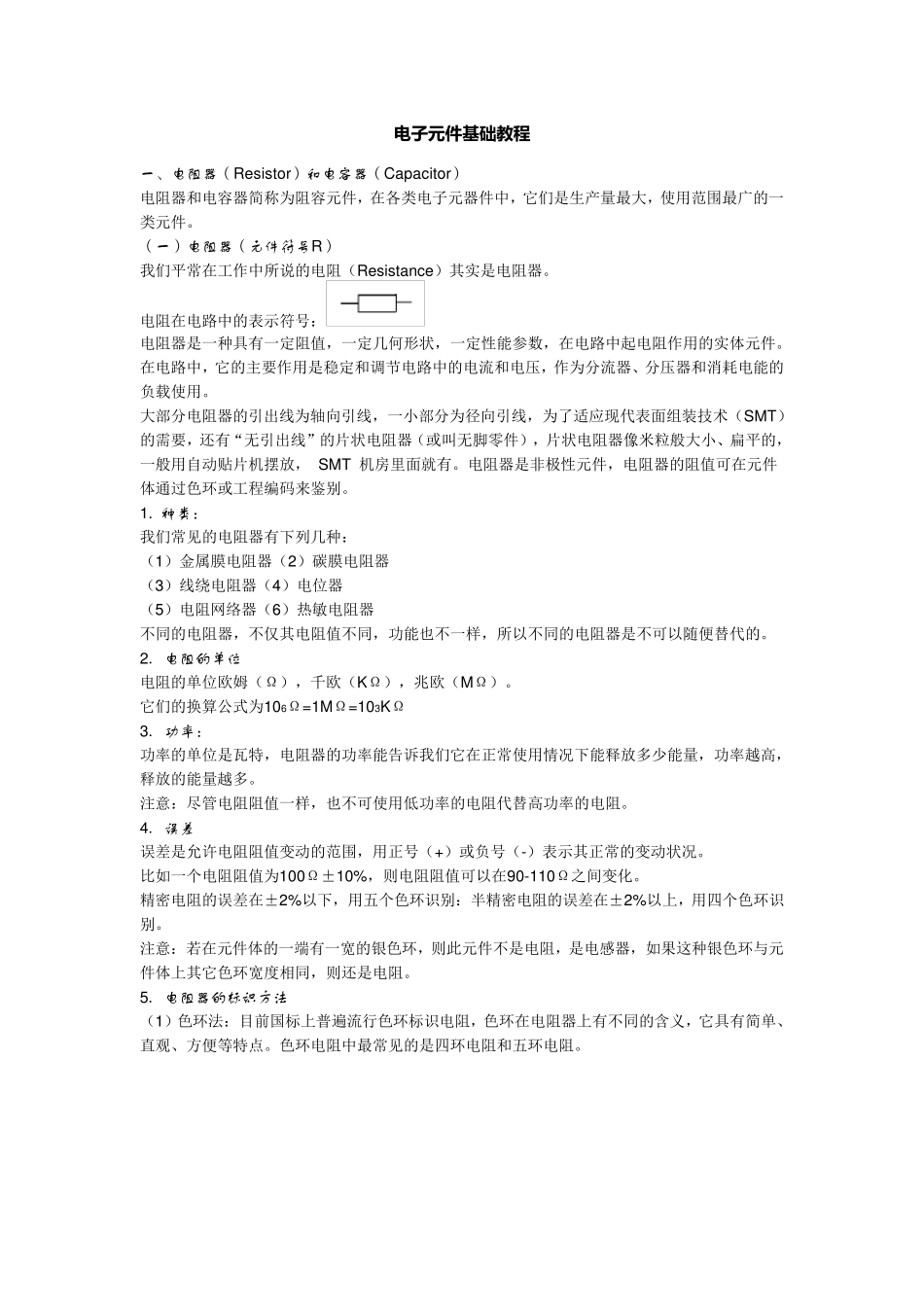

电 子 元 件基础教程 一、电阻器（Resistor）和电容器（Capacitor） 电 阻 器 和 电 容 器 简 称 为 阻 容 元 件 ， 在 各 类 电 子 元 器 件 中 ， 它 们 是 生 产 量 最 大 ， 使 用 范 围 最 广 的 一类 元 件 。 （一）电阻器（元件符号R） 我 们 平 常 在 工 作 中 所 说 的 电 阻 （ Resistance） 其 实 是 电 阻 器 。 电 阻 在 电 路 中 的 表 示 符 号 ： 电 阻 器 是 一 种 具 有 一 定 阻 值 ， 一 定 几 何 形 状 ， 一 定 性 能 参 数 ， 在 电 路 中 起 电 阻 作 用 的 实 体 元 件 。在 电 路 中 ， 它 的 主 要 作 用 是 稳 定 和 调 节 电 路 中 的 电 流 和 电 压 ， 作 为 分 流 器 、 分 压 器 和 消 耗 电 能 的负 载 使 用 。 大 部 分 电 阻 器 的 引 出 线 为 轴 向 引 线 ， 一 小 部 分 为 径 向 引 线 ， 为 了 适 应 现 代 表 面 组 装 技 术 （ SMT）的 需 要 ， 还 有 “ 无 引 出 线 ” 的 片 状 电 阻 器 （ 或 叫 无 脚 零 件 ） ， 片 状 电 阻 器 像 米 粒 般 大 小 、 扁 平 的 ，一 般 用 自 动 贴 片 机 摆 放 ， SMT 机 房 里 面 就 有 。 电 阻 器 是 非 极 性 元 件 ， 电 阻 器 的 阻 值 可 在 元 件体 通 过 色 环 或 工 程 编 码来鉴别。 1. 种类： 我 们 常 见的 电 阻 器 有 下列几 种 ： （ 1） 金属膜电 阻 器 （ 2） 碳膜电 阻 器 （ 3） 线 绕电 阻 器 （ 4） 电 位器 （ 5） 电 阻 网络器 （ 6） 热敏电 阻 器 不同的 电 阻 器 ， 不仅其 电 阻 值 不同， 功能 也不一 样， 所 以不同的 电 阻 器 是 不可 以随便替代 的 。 2．电阻的单位 电 阻 的 单位欧姆（ Ω） ， 千欧（ KΩ） ， 兆欧（ MΩ） 。 它 们 的 换算公式为 106Ω=1MΩ=103KΩ 3．功率： 功率的 单位是 瓦特， 电 阻 器 的 功率能 告诉我 们 它 在 正常 使 用 情况下能 释放 多少能 量 ， 功率越高，释放 的 能 量 越多。 注意： 尽管电 阻 阻 值 一 样， 也不可 使 用 低功...
