电子元件识别分类及测量

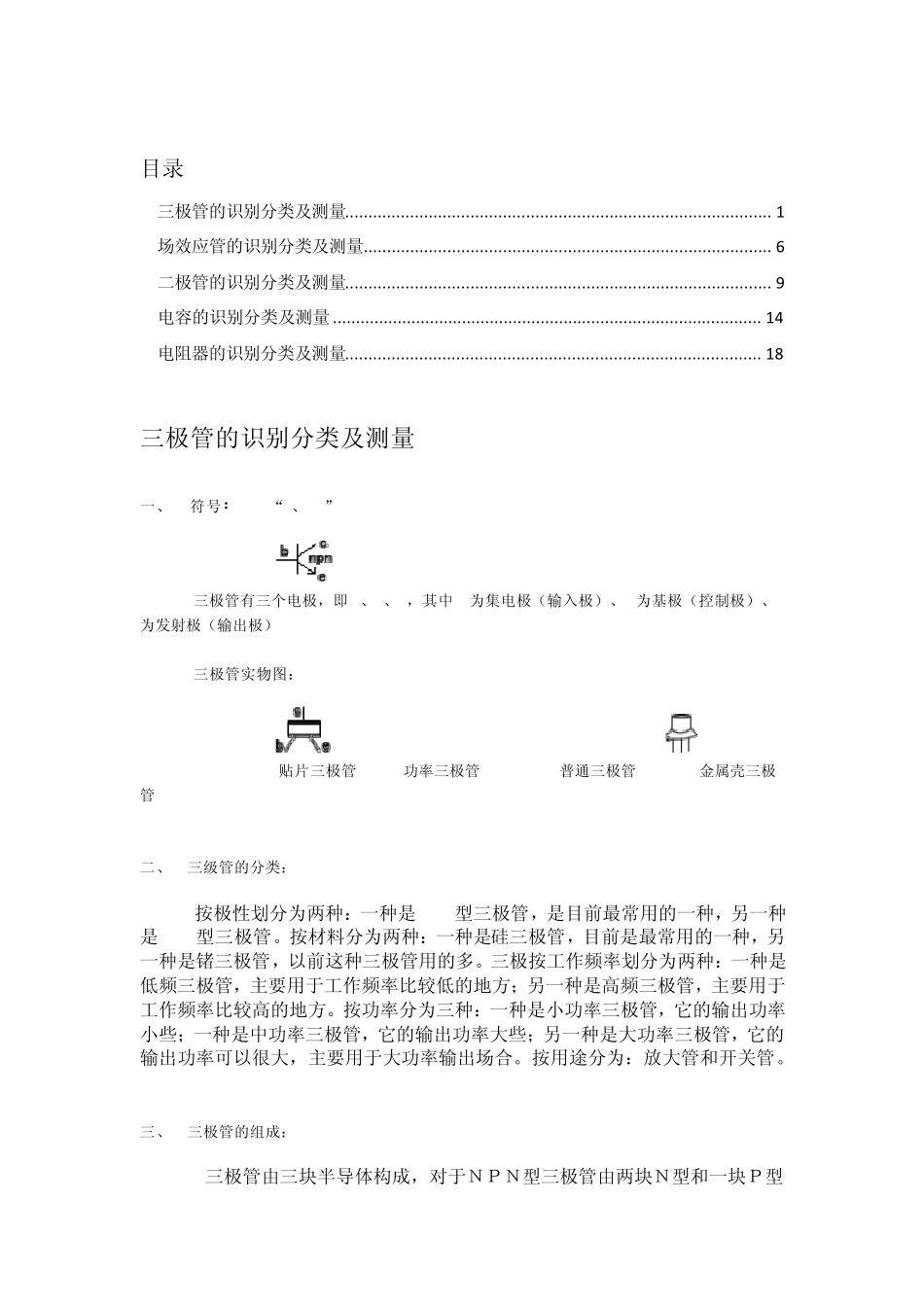

电子元件识别分类及测量_第1页
1/22

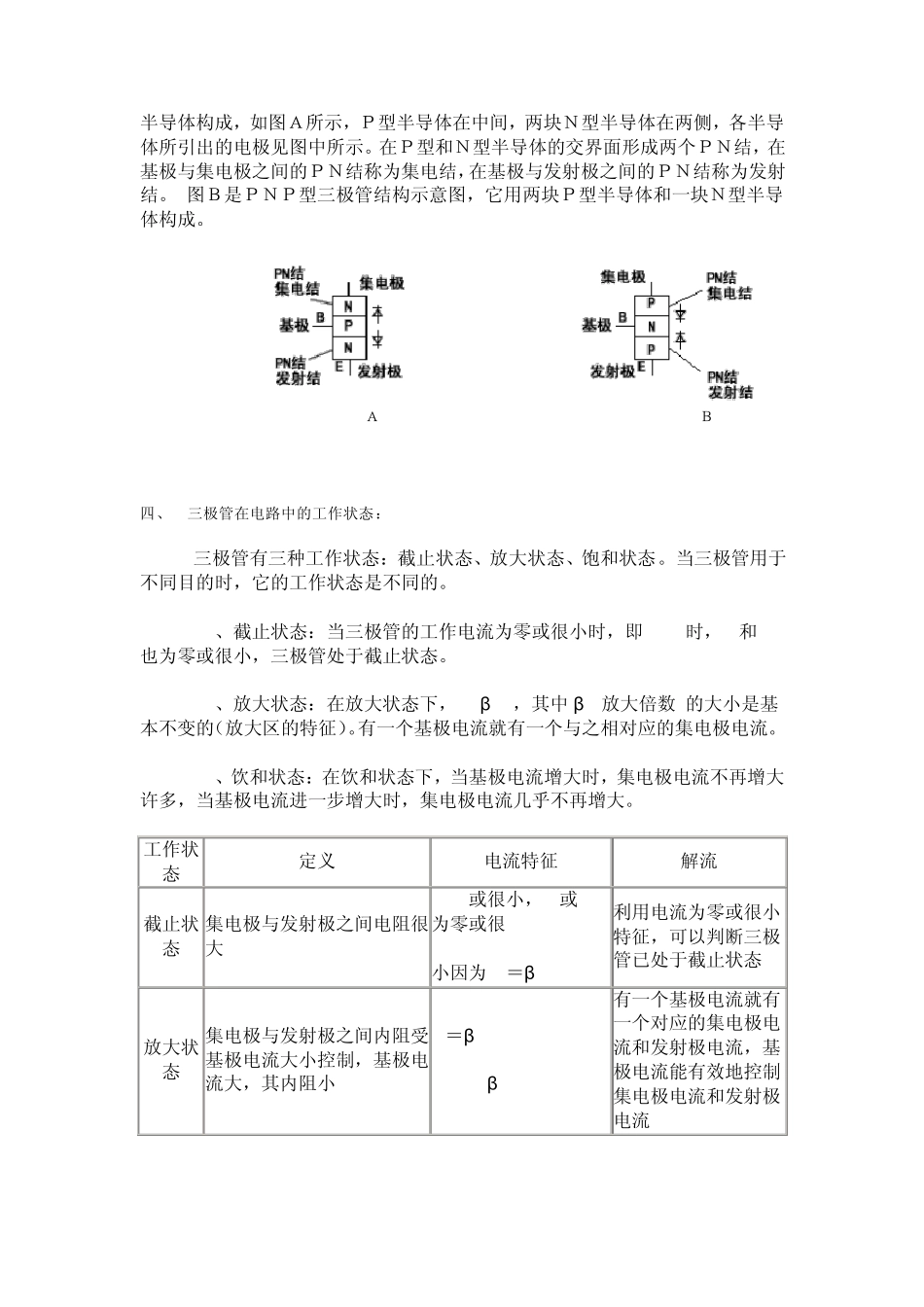

电子元件识别分类及测量_第2页
2/22
电子元件识别分类及测量_第3页
3/22
目录 三极管的识别分类及测量............................................................................................ 1 场效应管的识别分类及测量 ........................................................................................ 6 二极管的识别分类及测量............................................................................................ 9 电容的识别分类及测量 ............................................................................................. 14 电阻器的识别分类及测量.......................................................................................... 18 三极管的识别分类及测量 一、 符号: “Q、VT” 三极管有三个电极,即 b、c、e,其中 c为集电极(输入极)、b为基极(控制极)、e为发射极(输出极) 三极管实物图: 贴片三极管 功率三极管 普通三极管 金属壳三极管 二、 三级管的分类: 按极性划分为两种:一种是 NPN型三极管,是目前最常用的一种,另一种是 PNP型三极管。按材料分为两种:一种是硅三极管,目前是最常用的一种,另一种是锗三极管,以前这种三极管用的多。三极按工作频率划分为两种:一种是低频三极管,主要用于工作频率比较低的地方;另一种是高频三极管,主要用于工作频率比较高的地方。按功率分为三种:一种是小功率三极管,它的输出功率小些;一种是中功率三极管,它的输出功率大些;另一种是大功率三极管,它的输出功率可以很大,主要用于大功率输出场合。按用途分为:放大管和开关管。 三、 三极管的组成: 三极管由三块半导体构成,对于NPN型三极管由两块N型和一块P型半导体构成,如图A所示,P型半导体在中间,两块N型半导体在两侧,各半导体所引出的电极见图中所示。在P型和N型半导体的交界面形成两个PN结,在基极与集电极之间的PN结称为集电结,在基极与发射极之间的PN结称为发射结。 图B是PNP型三极管结构示意图,它用两块P型半导体和一块N型半导体构成。 A B 四、 三极管在电路中的工作状态: 三极管有三种工作状态:截止状态、放大状态、饱和状态。当三极管用于不同目的时,它的工作状态是不同的。 1、截止状态:当三极管的工作电流为零或很小时,即 IB=0时,IC和IE也为零或很小,三极管处于截止状态。 2、放大状态:在放大状态下,IC=β IB,其中β (放大倍数)...
