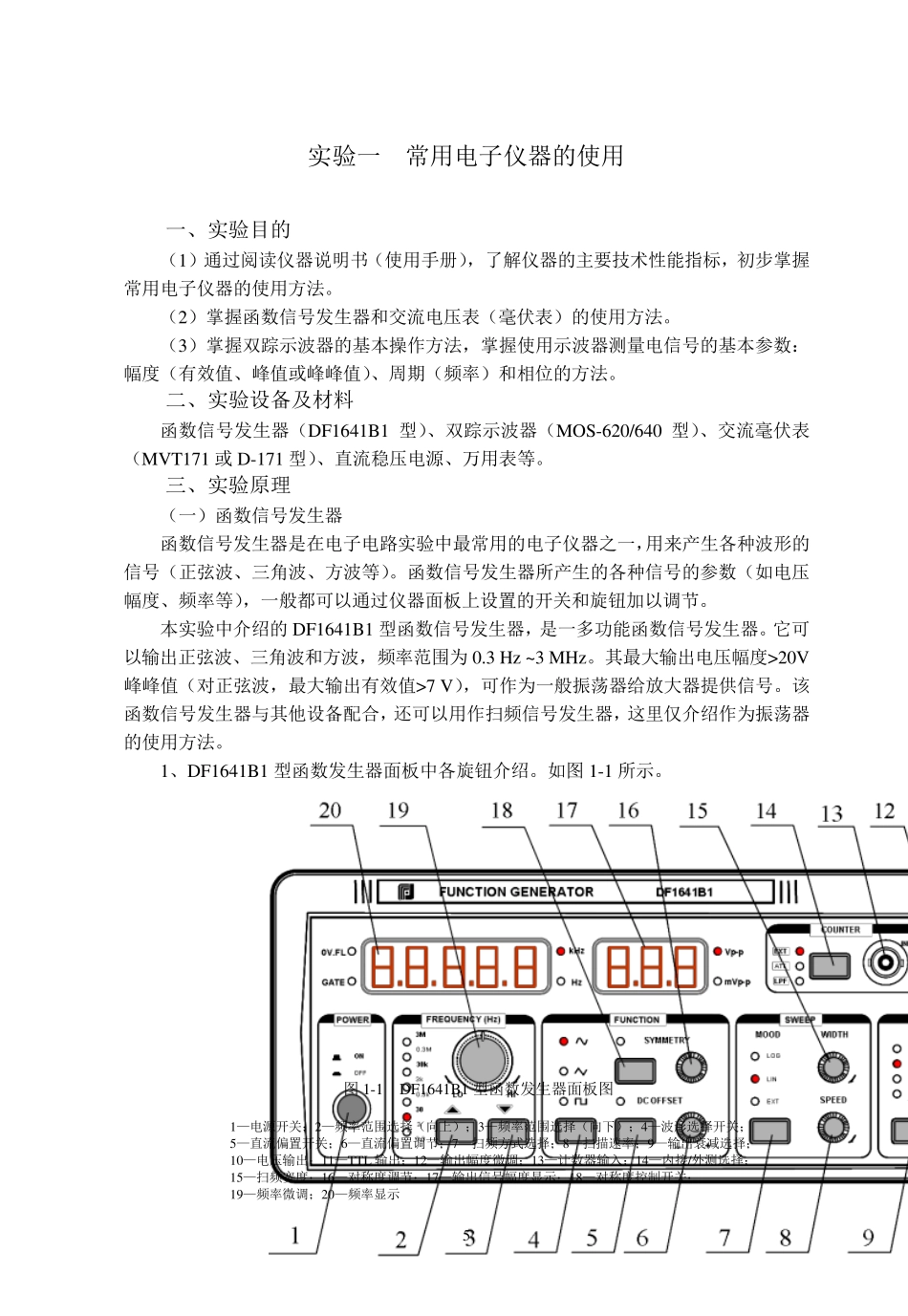

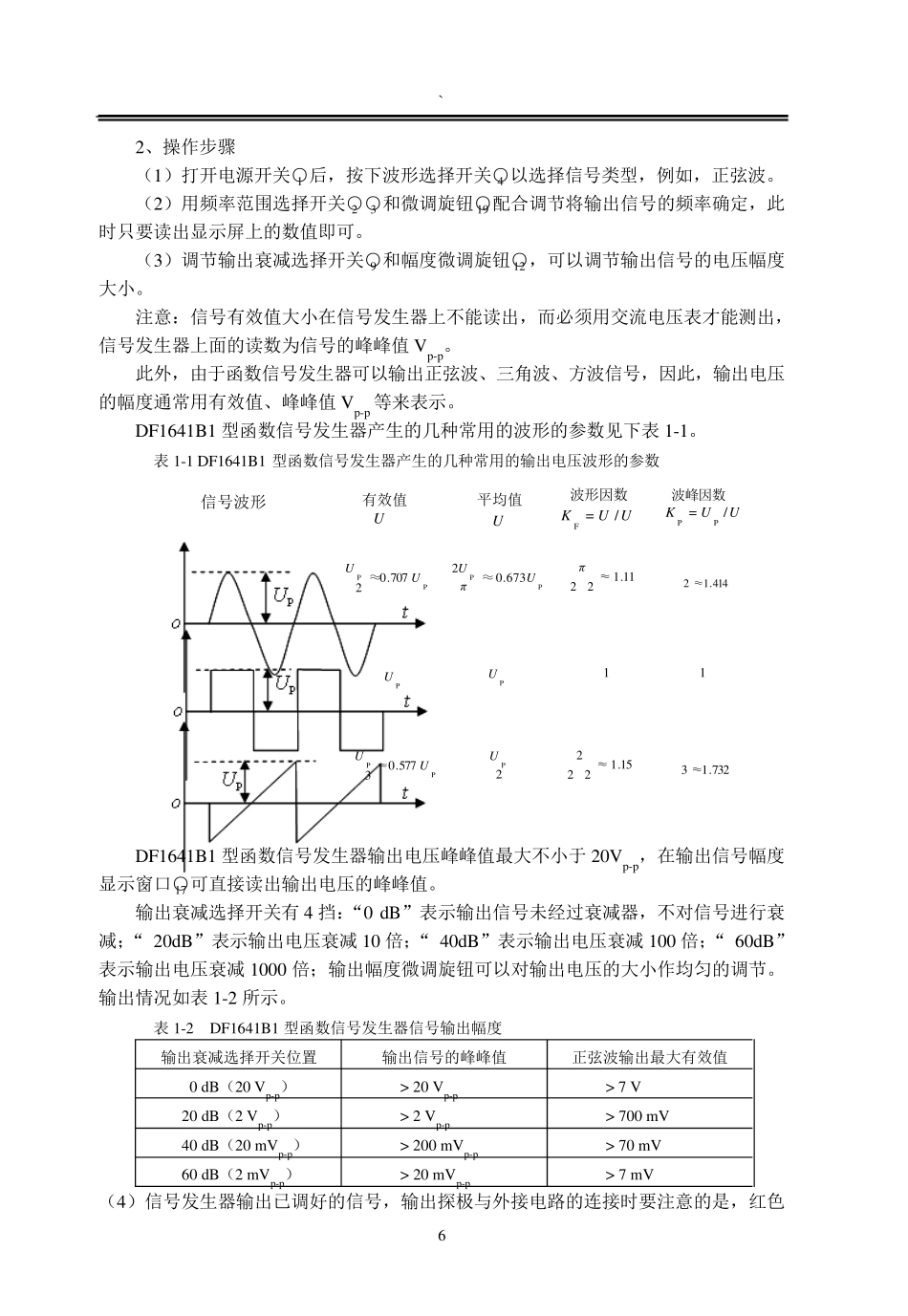

5 实验一 常用电子仪器的使用 一、实验目的 （1）通过阅读仪器说明书（使用手册），了解仪器的主要技术性能指标，初步掌握常用电子仪器的使用方法。 （2）掌握函数信号发生器和交流电压表（毫伏表）的使用方法。 （3）掌握双踪示波器的基本操作方法，掌握使用示波器测量电信号的基本参数：幅度（有效值、峰值或峰峰值）、周期（频率）和相位的方法。 二、实验设备及材料 函数信号发生器（DF1641B1 型）、双踪示波器（MOS-620/640 型）、交流毫伏表（MVT171 或 D-171 型）、直流稳压电源、万用表等。 三、实验原理 （一）函数信号发生器 函数信号发生器是在电子电路实验中最常用的电子仪器之一，用来产生各种波形的信号（正弦波、三角波、方波等）。函数信号发生器所产生的各种信号的参数（如电压幅度、频率等），一般都可以通过仪器面板上设置的开关和旋钮加以调节。 本实验中介绍的 DF1641B1 型函数信号发生器，是一多功能函数信号发生器。它可以输出正弦波、三角波和方波，频率范围为0.3 Hz ~3 MHz。其最大输出电压幅度>20V峰峰值（对正弦波，最大输出有效值>7 V），可作为一般振荡器给放大器提供信号。该函数信号发生器与其他设备配合，还可以用作扫频信号发生器，这里仅介绍作为振荡器的使用方法。 1、DF1641B1 型函数发生器面板中各旋钮介绍。如图1-1 所示。 图1-1 DF1641B1 型函数发生器面板图 1—电源开关；2—频率范围选择（向上）；3—频率范围选择（向下）；4—波形选择开关； 5—直流偏置开关；6—直流偏置调节；7—扫频方式选择；8—扫描速率；9—输出衰减选择； 10—电压输出；11—TTL 输出；12—输出幅度微调；13—计数器输入；14—内接/外测选择； 15—扫频宽度；16—对称度调节；17—输出信号幅度显示；18—对称度控制开关； 19—频率微调；20—频率显示 ` 6 2、操作步骤 （1）打开电源开关○1 后，按下波形选择开关○4 以选择信号类型，例如，正弦波。 （2）用频率范围选择开关○2 ○3 和微调旋钮○19 配合调节将输出信号的频率确定，此时只要读出显示屏上的数值即可。 （3）调节输出衰减选择开关○9 和幅度微调旋钮○12 ，可以调节输出信号的电压幅度大小。 注意：信号有效值大小在信号发生器上不能读出，而必须用交流电压表才能测出，信号发生器上面的读数为信号的峰峰值Vp-p。 此外，由于函数信号发生器可以输出正弦波、三角波、方波信号，因此，输出电压的幅度通常用有效...
