电子控制汽油喷射系统

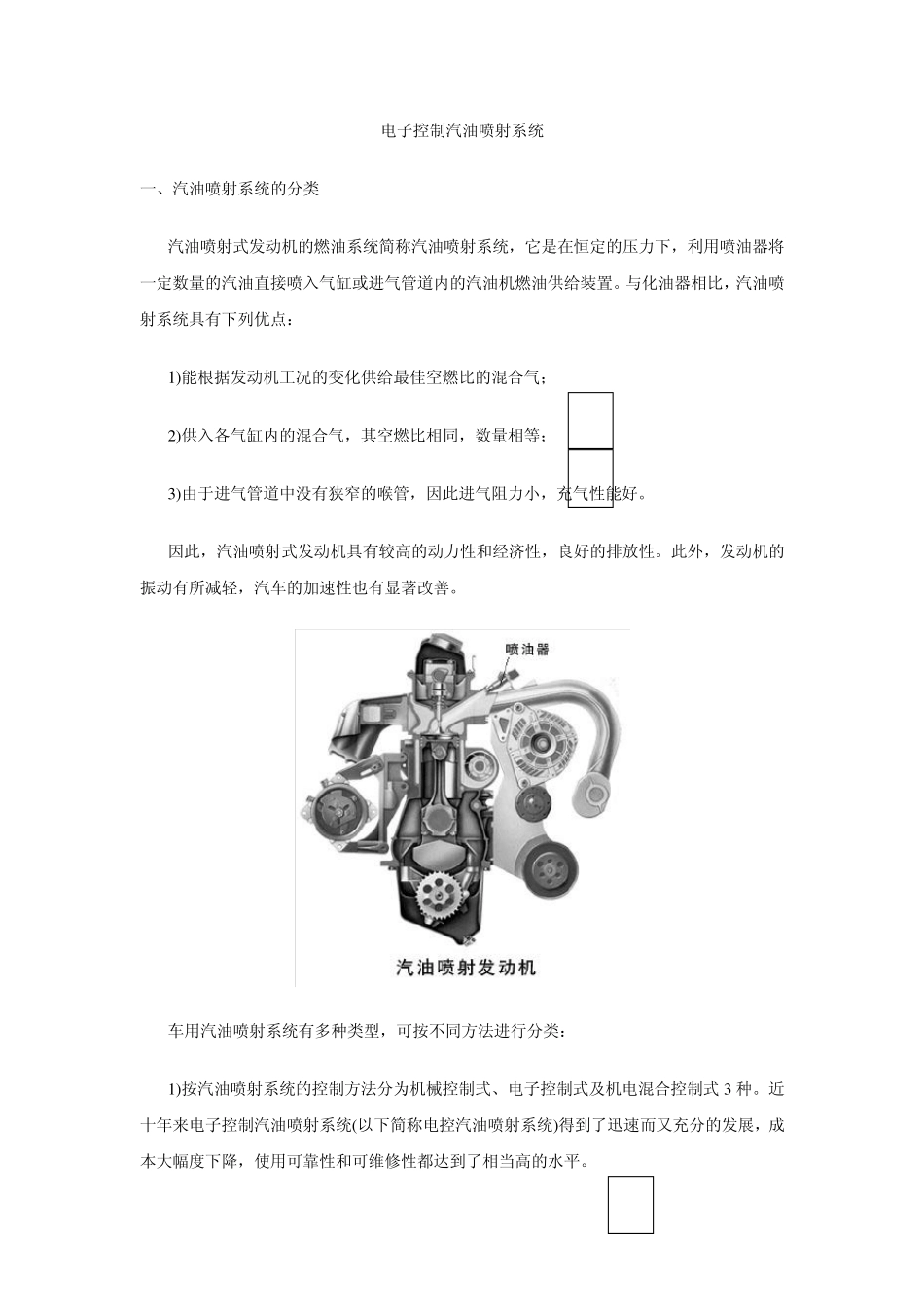

电子控制汽油喷射系统 一、汽油喷射系统的分类 汽油喷射式发动机的燃油系统简称汽油喷射系统，它是在恒定的压力下，利用喷油器将一定数量的汽油直接喷入气缸或进气管道内的汽油机燃油供给装置。与化油器相比，汽油喷射系统具有下列优点： 1 )能根据发动机工况的变化供给最佳空燃比的混合气； 2 )供入各气缸内的混合气，其空燃比相同，数量相等； 3 )由于进气管道中没有狭窄的喉管，因此进气阻力小，充气性能好。 因此，汽油喷射式发动机具有较高的动力性和经济性，良好的排放性。此外，发动机的振动有所减轻，汽车的加速性也有显著改善。 车用汽油喷射系统有多种类型，可按不同方法进行分类： 1 )按汽油喷射系统的控制方法分为机械控制式、电子控制式及机电混合控制式 3 种。近十年来电子控制汽油喷射系统(以下简称电控汽油喷射系统)得到了迅速而又充分的发展，成本大幅度下降，使用可靠性和可维修性都达到了相当高的水平。 2)按喷射部位的不同可分为缸内喷射和缸外喷射两种。缸内喷射是通过安装在气缸盖上的喷油器，将汽油直接喷入气缸内。这种喷射系统需要较高的喷射压力，约3～5MPa。因而喷油器的结构和布置都比较复杂，目前极少应用。缸外喷射系统是将喷油器安装在进气管或进气歧管上，以0.20～0.35MPa的喷射压力将汽油喷入进气管或进气道内。 缸外喷射系统分进气管喷射和进气道喷射。进气管喷射系统的喷油器安装在节气门体上，而节气门体安装在进气歧管的上部，相当于化油器式发动机安装化油器的位置。因此，进气管喷射又称节气门体喷射(TBI)。由于一台发动机只装有1 或2 个喷油器在节气门体上，所以又称这种喷射方式为单点喷射(SPI)。 3)按喷射的连续性将汽油喷射系统分为连续喷射式和间歇喷射式。连续喷射是指在发动机工作期间，喷油器连续不断地向进气道内喷油，且大部分汽油是在进气门关闭时喷射的。这种喷射方式大多用于机械控制式或机电混合控制式汽油喷射系统。间歇式喷射是指在发动机工作期间，汽油被间歇地喷入进气道内。电控汽油喷射系统都采用间歇喷射方式。间歇喷射还可按各缸喷射时间分为同时喷射、分组喷射和按序喷射等三种形式。 二、电控汽油喷射系统的基本类型 电控汽油喷射系统(EFI 系统)是以电控单元(ECU)为控制中心，并利用安装在发动机上的各种传感器测出发动机的各种运行参数，再按照电脑中预存的控制程序精确地控制喷油器的喷油量，使发动机在各种工况下都能获得最佳空燃比的可燃混合气。目前，...
