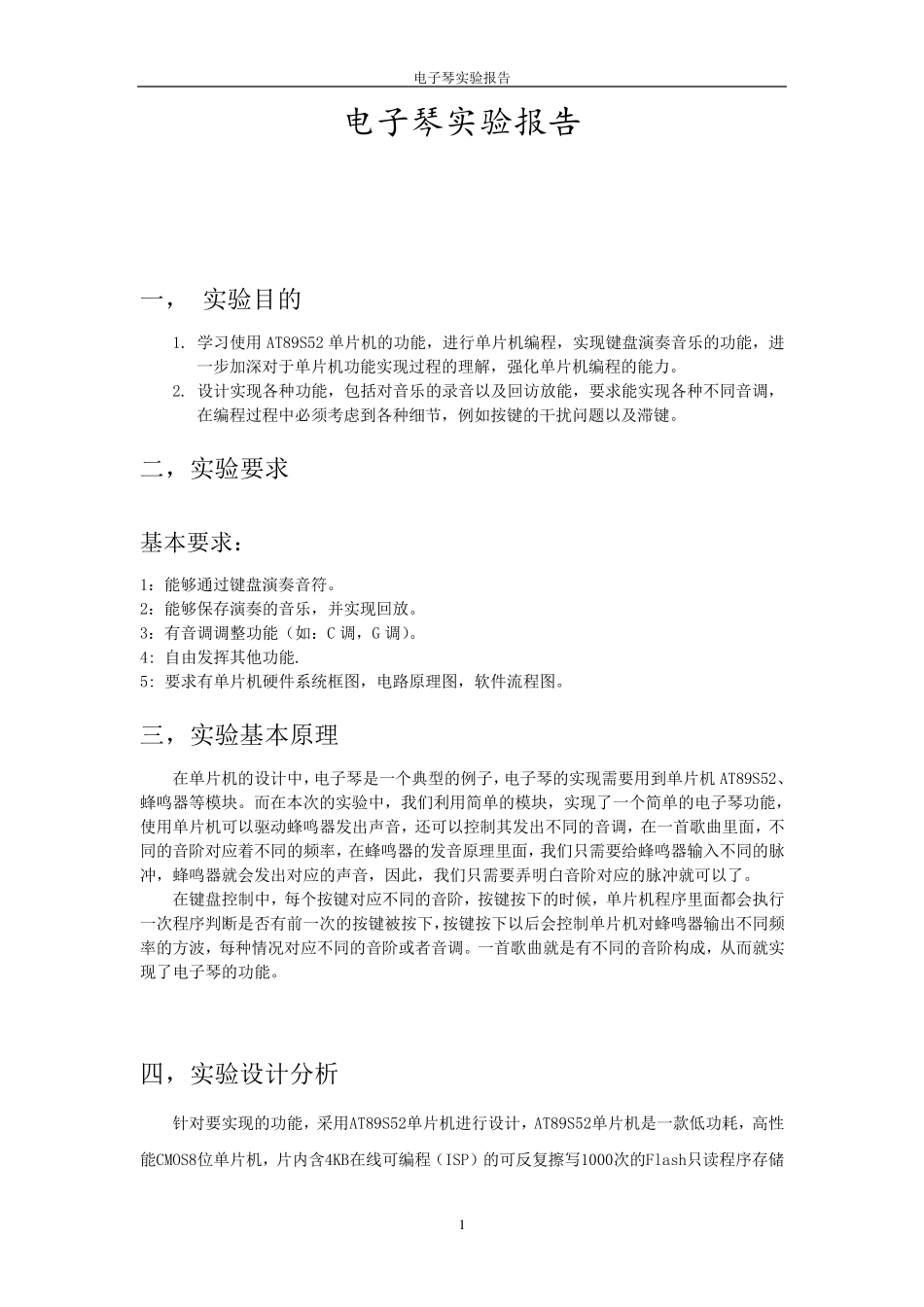

电子琴实验报告 1 电子琴实验报告 一， 实验目的 1. 学习使用AT89S52 单片机的功能，进行单片机编程，实现键盘演奏音乐的功能，进一步加深对于单片机功能实现过程的理解，强化单片机编程的能力。 2. 设计实现各种功能，包括对音乐的录音以及回访放能，要求能实现各种不同音调，在编程过程中必须考虑到各种细节，例如按键的干扰问题以及滞键。 二，实验要求 基本要求： 1：能够通过键盘演奏音符。 2：能够保存演奏的音乐，并实现回放。 3：有音调调整功能（如：C 调，G 调）。 4: 自由发挥其他功能. 5: 要求有单片机硬件系统框图，电路原理图，软件流程图。 三，实验基本原理 在单片机的设计中，电子琴是一个典型的例子，电子琴的实现需要用到单片机AT89S52、蜂鸣器等模块。而在本次的实验中，我们利用简单的模块，实现了一个简单的电子琴功能，使用单片机可以驱动蜂鸣器发出声音，还可以控制其发出不同的音调，在一首歌曲里面，不同的音阶对应着不同的频率，在蜂鸣器的发音原理里面，我们只需要给蜂鸣器输入不同的脉冲，蜂鸣器就会发出对应的声音，因此，我们只需要弄明白音阶对应的脉冲就可以了。 在键盘控制中，每个按键对应不同的音阶，按键按下的时 候 ，单片机程序 里面都 会执 行一次程序 判 断 是否 有前 一次的按键被 按下，按键按下以后 会控制单片机对蜂鸣器输出不同频率的方 波 ，每种情 况 对应不同的音阶或 者 音调。一首歌曲就是有不同的音阶构 成 ，从 而就实现了电子琴的功能。 四 ，实验设计分 析 针 对要实现的功能，采 用AT89S52单片机进行设计，AT89S52单片机是一款 低 功耗 ，高 性能CMOS8位 单片机，片内 含 4KB在线 可编程（ISP）的可反 复 擦 写 1000次的Flash只读 程序 存储电子琴实验报告 2 器，器件采用高密度、非易失性存储技术制造，兼容标准MCS- 51指令系统及80C51引脚结构。这样，既能做到经济合理又能实现预期的功能。 在设计程序的时候，分析道电子的功能有三个模块构成，分别是单片机本身，键盘按键输入和蜂鸣器的功能响应。首先应该把程序分开成三个主要部分，分别为按键输入程序、高低音的发生程序和主程序。需要注意的是设计程序的时候，需要把各个程序兼容起来，综合匹配的时候，还要注意各种单片机编程的小细节。 在进行编程之前，需要安装各种必须的软件，包括编程用的ukeil软件、模拟程序运行的Progisp软件，最重要的是电脑必须安...
