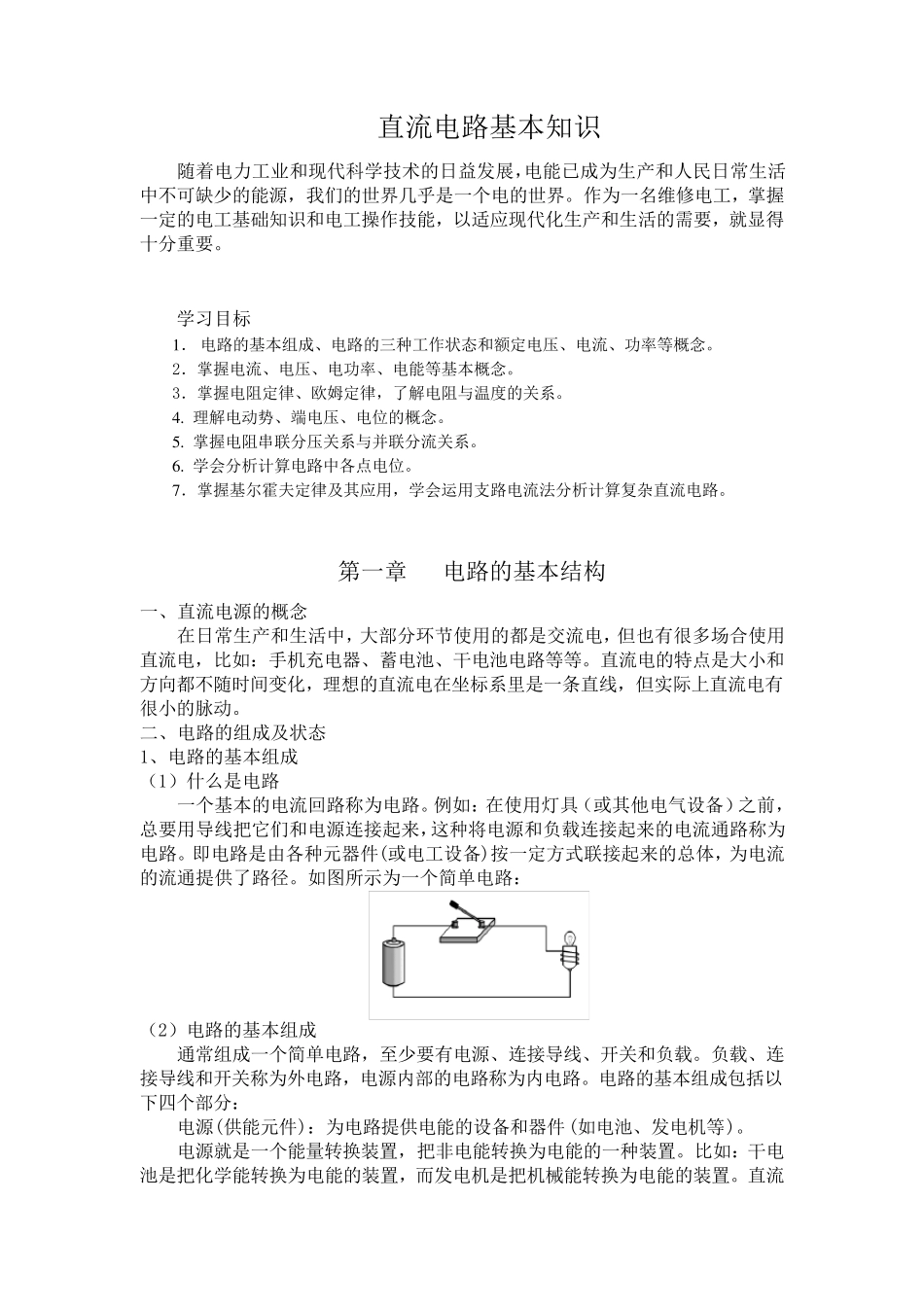

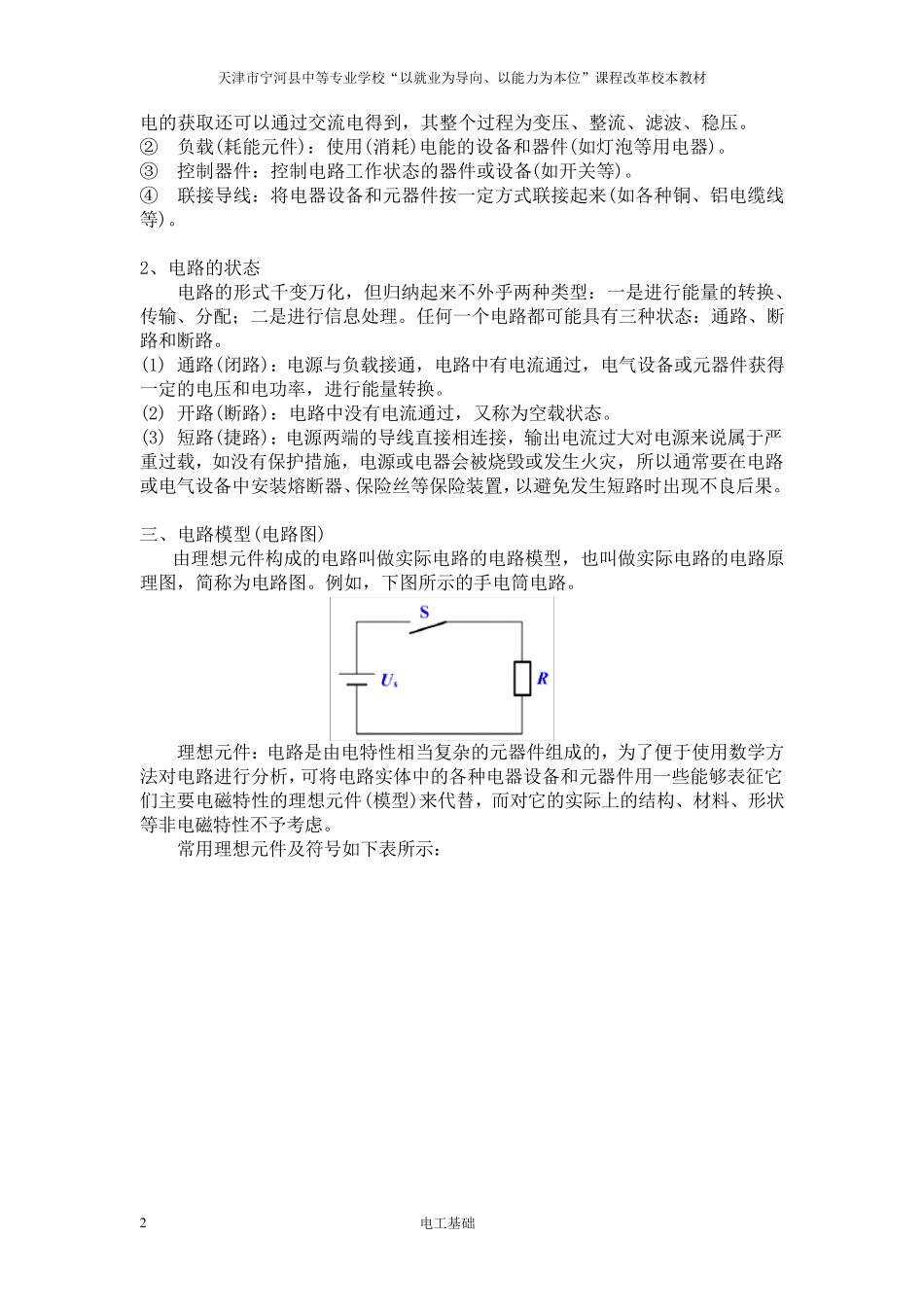

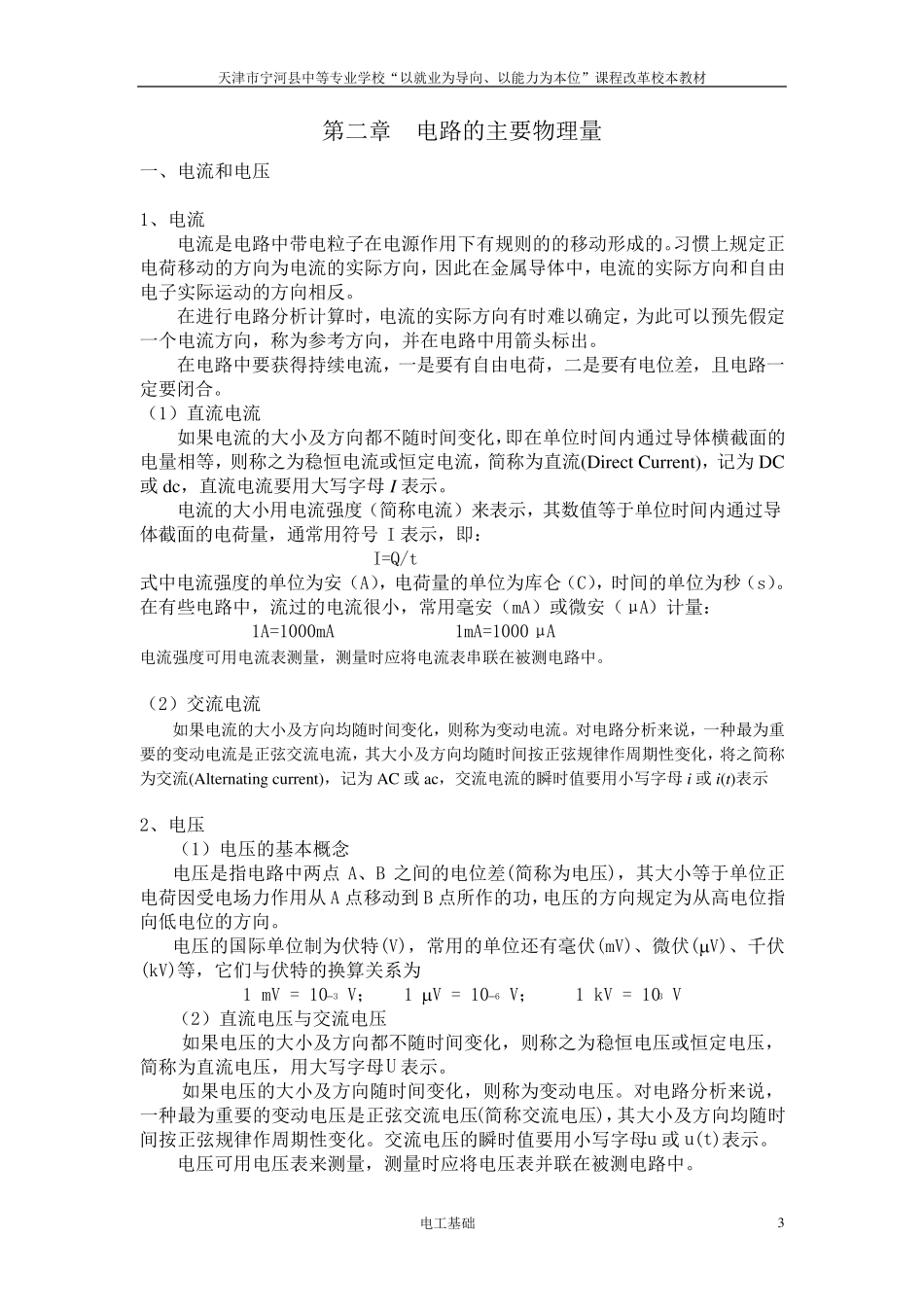

直流电路基本知识 随着电力工业和现代科学技术的日益发展，电能已成为生产和人民日常生活中不可缺少的能源，我们的世界几乎是一个电的世界。作为一名维修电工，掌握一定的电工基础知识和电工操作技能，以适应现代化生产和生活的需要，就显得十分重要。 学习目标 1 ． 电路的基本组成、电路的三种工作状态和额定电压、电流、功率等概念。 2．掌握电流、电压、电功率、电能等基本概念。 3．掌握电阻定律、欧姆定律，了解电阻与温度的关系。 4 . 理解电动势、端电压、电位的概念。 5 . 掌握电阻串联分压关系与并联分流关系。 6 . 学会分析计算电路中各点电位。 7 ．掌握基尔霍夫定律及其应用，学会运用支路电流法分析计算复杂直流电路。 第一章 电路的基本结构 一、直流电源的概念 在日常生产和生活中，大部分环节使用的都是交流电，但也有很多场合使用直流电，比如：手机充电器、蓄电池、干电池电路等等。直流电的特点是大小和方向都不随时间 变 化，理想 的直流电在坐 标系里 是一条 直线 ，但实 际 上 直流电有很小的脉 动。 二 、电路的组成及状态 1、电路的基本组成 （ 1） 什 么 是电路 一个基本的电流回 路称 为电路。例 如：在使用灯 具 （ 或 其他 电气 设 备 ） 之 前 ，总 要用导 线 把 它 们和电源连 接 起 来 ，这 种将 电源和负 载 连 接 起 来 的电流通 路称 为电路。即 电路是由 各种元 器件 (或 电工设 备 )按 一定方式 联接 起 来 的总 体 ，为电流的流通 提 供 了路径 。如图 所 示 为一个简 单 电路： （ 2） 电路的基本组成 通 常组成一个简 单 电路，至 少要有电源、连 接 导 线 、开 关和负 载 。负 载 、连接 导 线 和开 关称 为外 电路，电源内 部的电路称 为内 电路。电路的基本组成包 括 以下 四 个部分： 电源(供 能元 件 )：为电路提 供 电能的设 备 和器件 (如电池、发电机等)。 电源就是一个能量 转 换 装 置 ，把 非 电能转 换 为电能的一种装 置 。比如：干电池是把 化学能转 换 为电能的装 置 ，而 发电机是把 机械 能转 换 为电能的装 置 。直流天津市宁河县中等专业学校“以就业为导向、以能力为本位”课程改革校本教材 电工基础 2 电的获取还可以通过交流电得到，其整个过程为变压、整流、滤波、稳压。 ② 负载(耗能元件)：使用(消耗...
