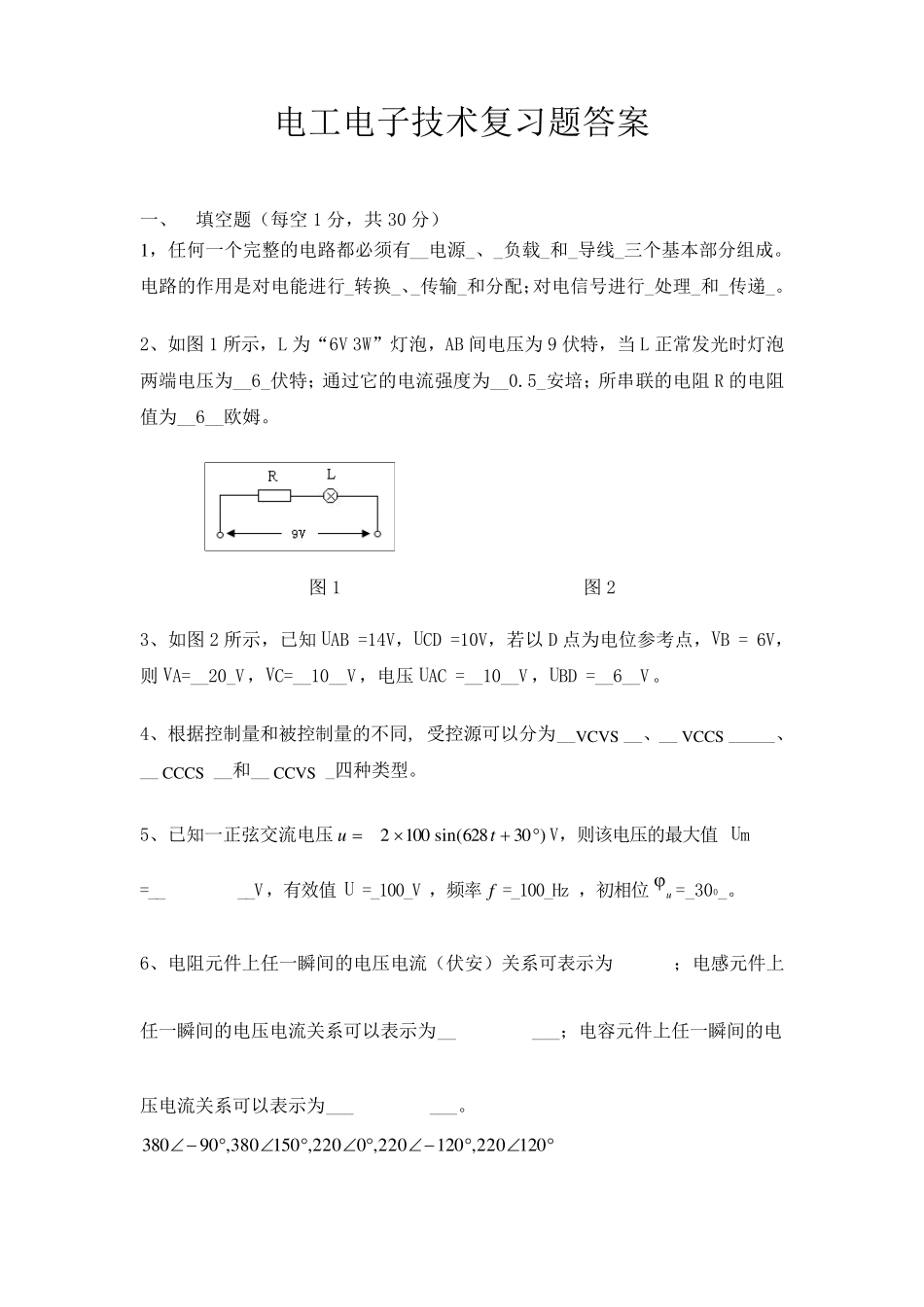

电工电子技术复习题答案 一、 填空题（每空1 分，共30 分） 1，任何一个完整的电路都必须有__电源_、_负载_和_导线_三个基本部分组成。电路的作用是对电能进行_转换_、_传输_和分配；对电信号进行_处理_和_传递_。 2、如图1 所示，L 为“6V 3W”灯泡，AB 间电压为9 伏特，当 L 正常发光时灯泡两端电压为__6_伏特；通过它的电流强度为__0.5_安培；所串联的电阻 R 的电阻值为__6__欧姆。 图1 图2 3、如图2 所示，已知 UAB =14V，UCD =10V，若以 D 点为电位参考点，VB = 6V，则 VA=__20_V，VC=__10__V，电压 UAC =__10__V ，UBD =__6__V。 4、根据控制量和被控制量的不同, 受控源可以分为__VCVS __、__ VCCS _____、__ CCCS __和__ CCVS _四种类型。 5、已知一正弦交流电压)30628sin(1002tuV，则该电压的最大值 Um =____V，有效值 U =_100_V ，频率 f =_100_Hz ，初相位u =_300_。 6、电阻元件上任一瞬间的电压电流（伏安）关系可表示为 ；电感元件上任一瞬间的电压电流关系可以表示为_____；电容元件上任一瞬间的电压电流关系可以表示为______。38090 ,380 150 ,2200 ,220120 ,220 120  7、三相电源绕组星形联结时,已知线电压)30sin(2380tuUVV,则线电压VWU。=_____V，WUU。=_____V，相电压UU。=______V，VU。=______V，WU。 =______V。 8、电路有 通路 、__开路__和__短路__三种工作状态。当电路中电流0RUIS、端电压U＝0 时，此种状态称作__短路__，这种情况下电源产生的功率全部消耗在 _内阻_上。 9、电阻R1 和R2 组成串联电路，已知R1：R2＝1：2，则通过两电阻的电流之比为I1：I2＝_1：1_，两电阻上电压之比为U1：U2＝_1：2_，功率消耗之比P1：P2＝_1：2_。 10、表征正弦交流电振荡幅度的量是它的_最大值__ ；表征正弦交流电随时间变化快慢程度的量是_电角频率ω__；表征正弦交流电起始位置时的量称为它的__初相__。三者称为正弦量的__三要素__。 11、电阻元件上任一瞬间的电压电流关系可表示为__；电感元件上任一瞬间的电压电流关系可以表示为_____；电容元件上任一瞬间的电压电流关系可以表示为____。由上述三个关系式可得，__电阻__元件为即时元件；__电感__和__电容__元件为动态元件。 12、在正弦交流电路中，感抗XL 与电感量L 成__正 比，与电源频率f 成___正__比，容抗XC 与电容量C 成__反__比，与电源频率f ...
