电子电脑主板接线图详解

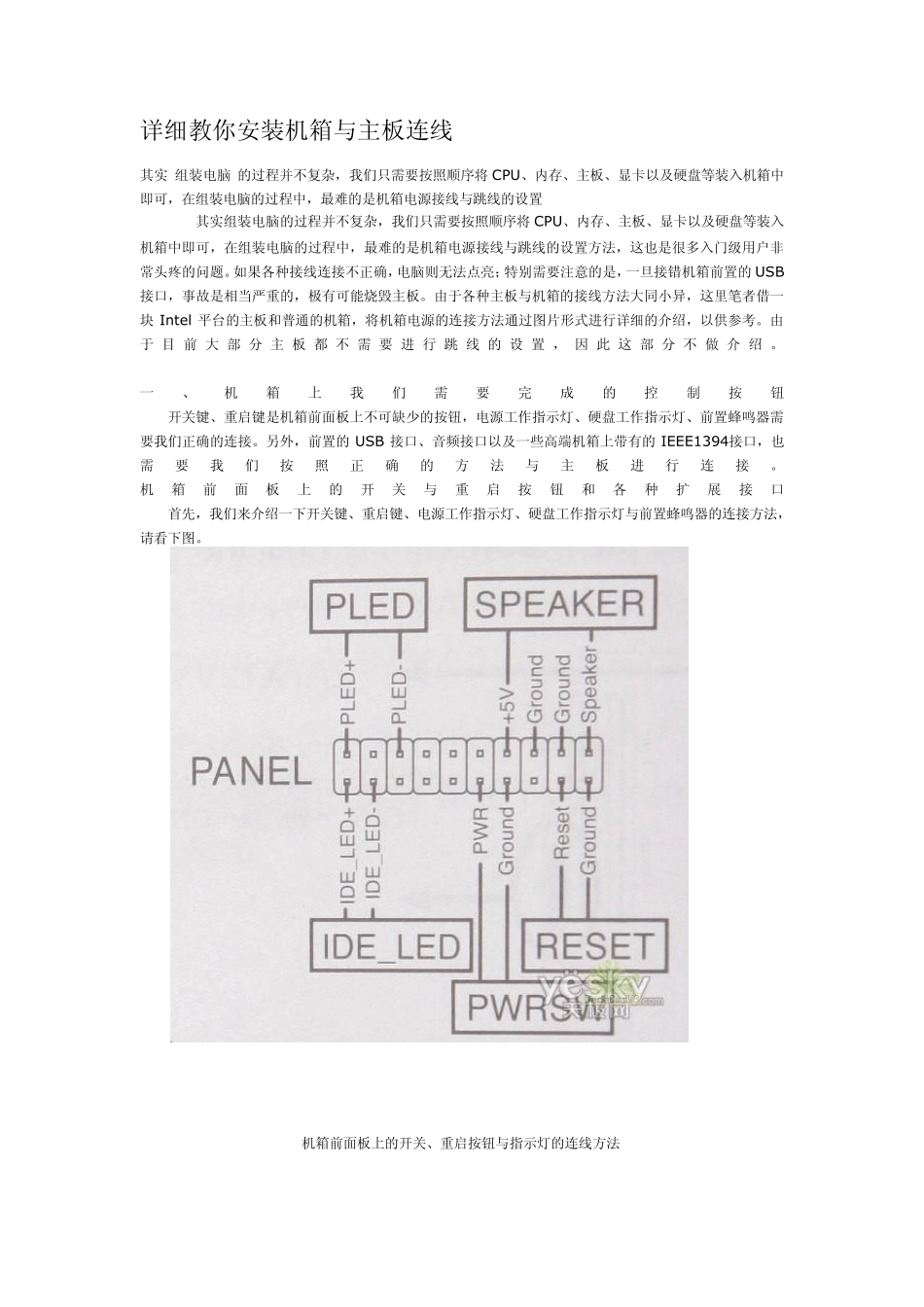

电子电脑主板接线图详解_第1页
1/11
电子电脑主板接线图详解_第2页
2/11

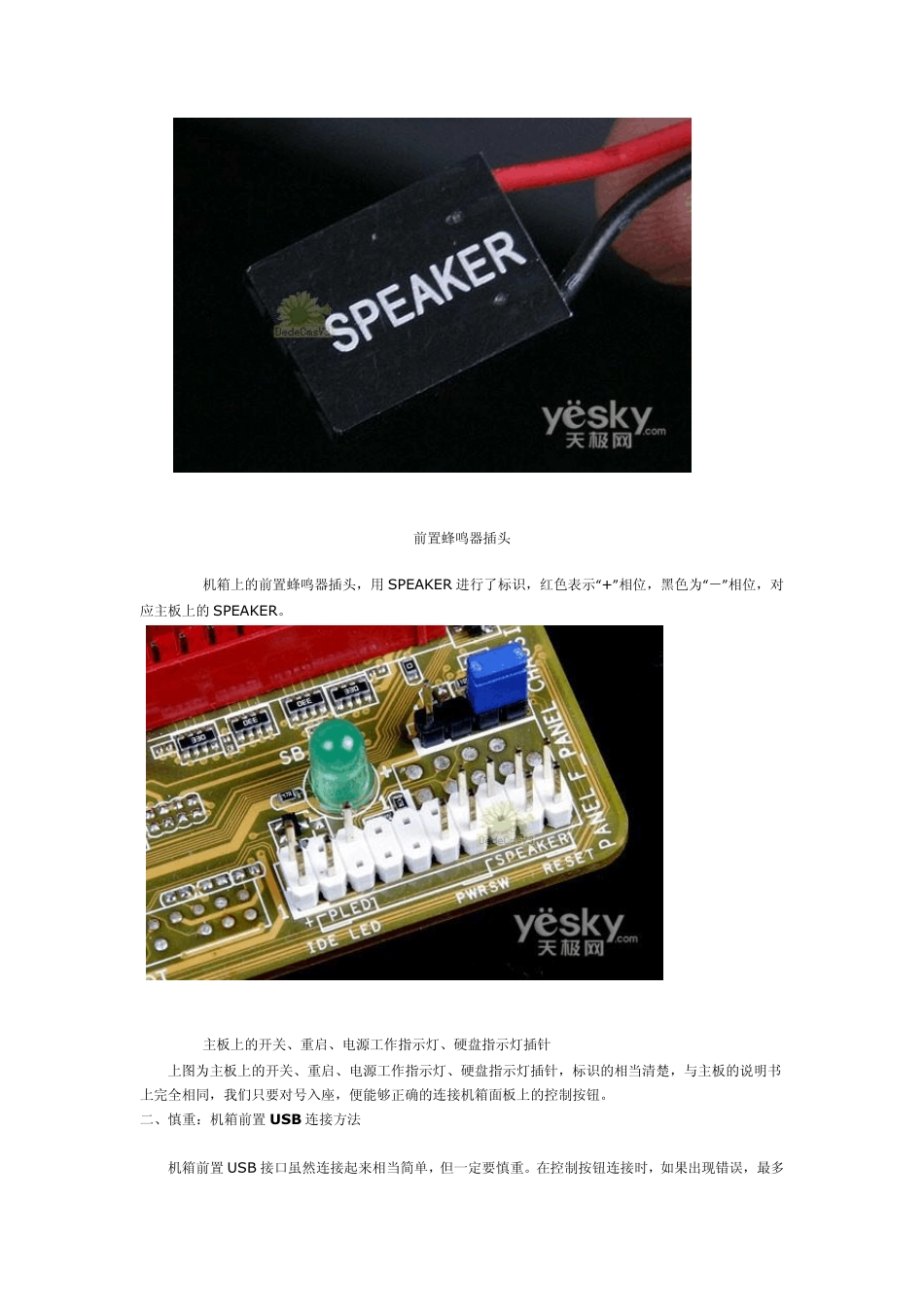

电子电脑主板接线图详解_第3页
3/11
详细教你安装机箱与主板连线 其实 组装电脑 的过程并不复杂,我们只需要按照顺序将CPU、内存、主板、显卡以及硬盘等装入机箱中即可,在组装电脑的过程中,最难的是机箱电源接线与跳线的设置 其实组装电脑的过程并不复杂,我们只需要按照顺序将CPU、内存、主板、显卡以及硬盘等装入机箱中即可,在组装电脑的过程中,最难的是机箱电源接线与跳线的设置方法,这也是很多入门级用户非常头疼的问题。如果各种接线连接不正确,电脑则无法点亮;特别需要注意的是,一旦接错机箱前置的USB接口,事故是相当严重的,极有可能烧毁主板。由于各种主板与机箱的接线方法大同小异,这里笔者借一块 Intel 平台的主板和普通的机箱,将机箱电源的连接方法通过图片形式进行详细的介绍,以供参考。由于 目 前 大 部 分 主板都 不需要进 行 跳 线的设 置 ,因 此 这 部 分 不做 介 绍 。 一、机箱上我们需要完成的控制按钮 开关键、重启键是机箱前面板上不可缺少的按钮,电源工作指示灯、硬盘工作指示灯、前置蜂鸣器需要我们正确的连接。另外,前置的USB 接口、音频接口以及一些高端机箱上带有的IEEE1394接口,也需要我们按照正确的方法与主板进行连接。 机箱前面板上的开关与重启按钮和各种扩展接口 首先,我们来介绍一下开关键、重启键、电源工作指示灯、硬盘工作指示灯与前置蜂鸣器的连接方法,请看下图。 机箱前面板上的开关、重启按钮与指示灯的连线方法 上图为主板说明书中自带的前置控制按钮的连接方法,图中我们可以非常清楚的看到不同插针的连接方法。其中 PLED 即机箱前置电源工作指示灯插针,有“+”“-”两个针脚,对应机箱上的 PLED 接口;IDE_LED 即硬盘工作指示灯,同样有“+”“-”两个针脚,对应机箱上的 IDE_LED 接口;PWRSW 为机箱面板上的开关按钮,同样有两个针脚,由于开关键是通过两针短路实现的,因此没有“+”“-”之分,只要将机箱上对应的 PWRSW 接入正确的插针即可。RESET 是重启按钮,同样没有“+”“-”之分,以短路方式实现。SPEAKER 是前置的蜂鸣器,分为“+”“-”相位;普通的扬声器无论如何接都是可以发生的,但这里比较特殊。由于“+”相上提供了+5V 的电压值,因此我们必须正确安装,以确保蜂鸣器发声。 这是机箱上提供了插头 上图为机箱是提供的三种接头。其中 HDD LED 是硬盘指示灯,对应主板上的 IDE_LED;POWER SW 是电源开关,对应主板上的 PWRSW;RESET SW ...
