电子电路课程设计+小功率线性稳压电源的设计与实现

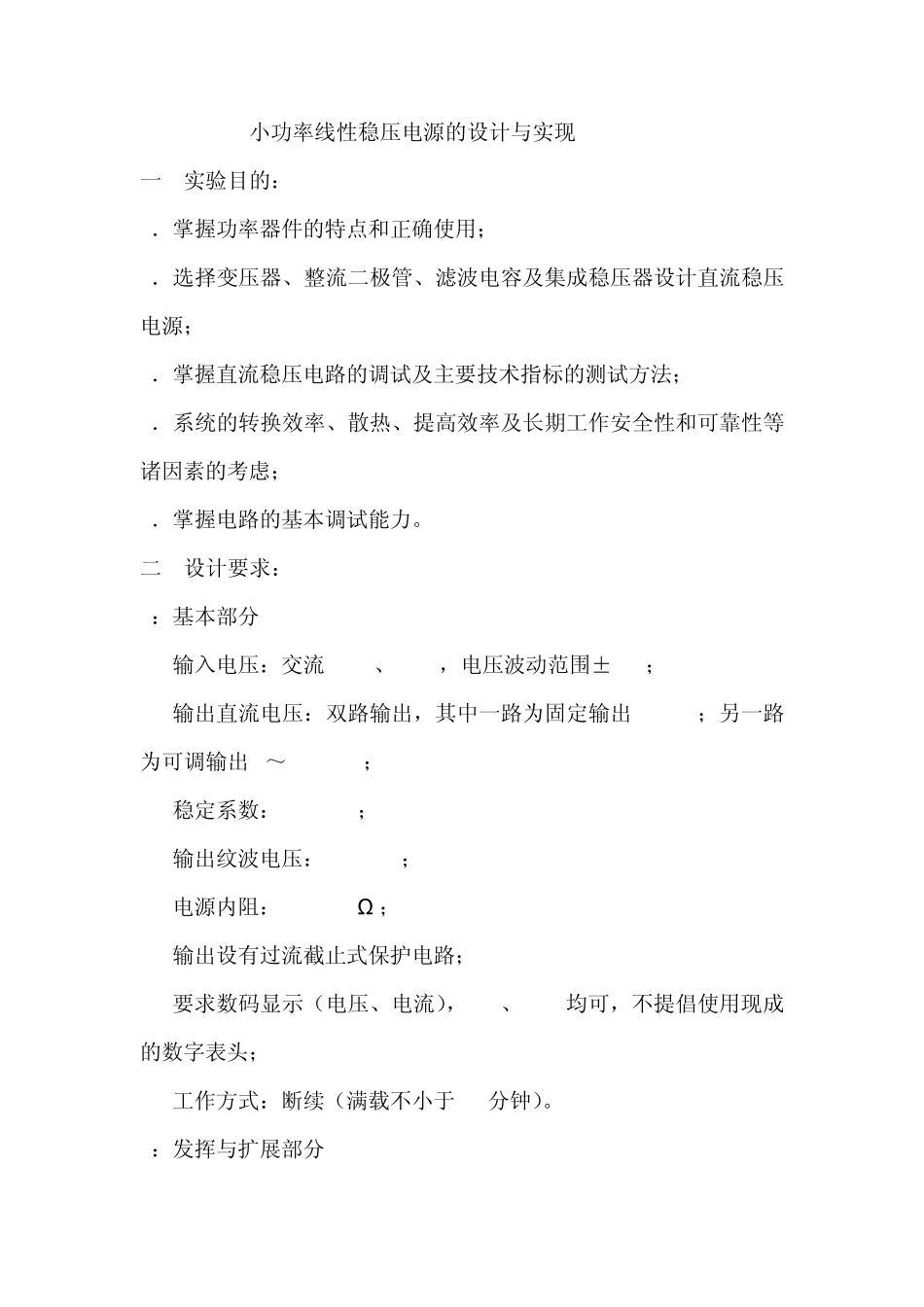

目 录 一、实验目的 二、设计要求与设计任务 三、实验原理 四、电路及参数设计 五、实验调试及结果分析 六、实验元件 七、实验心得及发挥部分 八、参考文献 小功率线性稳压电源的设计与实现 一 实验目的： 1．掌握功率器件的特点和正确使用； 2．选择变压器、整流二极管、滤波电容及集成稳压器设计直流稳压电源； 3．掌握直流稳压电路的调试及主要技术指标的测试方法； 4．系统的转换效率、散热、提高效率及长期工作安全性和可靠性等诸因素的考虑； 5．掌握电路的基本调试能力。 二 设计要求： 1：基本部分 1. 输入电压：交流220V、50HZ，电压波动范围±10%； 2. 输出直流电压：双路输出，其中一路为固定输出 5V/1A；另一路为可调输出 9～12 V/1A； 3. 稳定系数：Su<0.5%； 4. 输出纹波电压：Upp<5mV； 5. 电源内阻：RO<0.15Ω ； 6. 输出设有过流截止式保护电路； 7. 要求数码显示（电压、电流），LCD、LED均可，不提倡使用现成的数字表头； 8. 工作方式：断续（满载不小于 30分钟）。 2：发挥与扩展部分 1. 在现有的基础上，提出几种提高效率的方案（可行）； 2. 输出电压从0~12V(0.5A)连续可调； 3. 根据设计电路设计相应的PCB图； 4. 制作PCB板，并焊接、调试完成整个设计电路，进行指标测试。 设计任务： 1）根据设计指标选择电路形式，画出原理电路图； 2）选择元器件型号及参数，并列出材料清单； 3）利用软件仿真，并在通用板上组装焊接电路； 4）完成电路的测试与调整，使有关指标达到设计要求； 5）写出设计总结报告。 三 实验原理： 直流稳压电源一般由电源变压器、整流、滤波电路及稳压电路组成，基本框图如下所示： 1．电源变压器 电源变压器 Tr的作用是将电网 220V的交流电压变换成整流滤波电路所 需要的交流电压Ui。变压器的副边与原边的功率比为 P2/P1=η ，式中 η 为变压器的效率。 2．整流电路 整 流 滤 波 稳 压 变 压 输 入AC 输 出 显示 整流电路将交流电压Ui变换成脉动的直流电压。 3．滤波电路 滤波电路通过电容将脉动直流电压的纹波减小或滤除， 4．稳压电路 稳压电路的作用就是稳定输出电压。 5．数字显示 采用模数转换的方法将直流稳压源的输出电压以数字的形式显示出来。 四 电路设计 1． 设计指标 （1） 电网调整率 它表示输入电网电压由额定值变化±10%时，稳压电源输出电压的相对变化量，有时也以绝对值表示。一...
