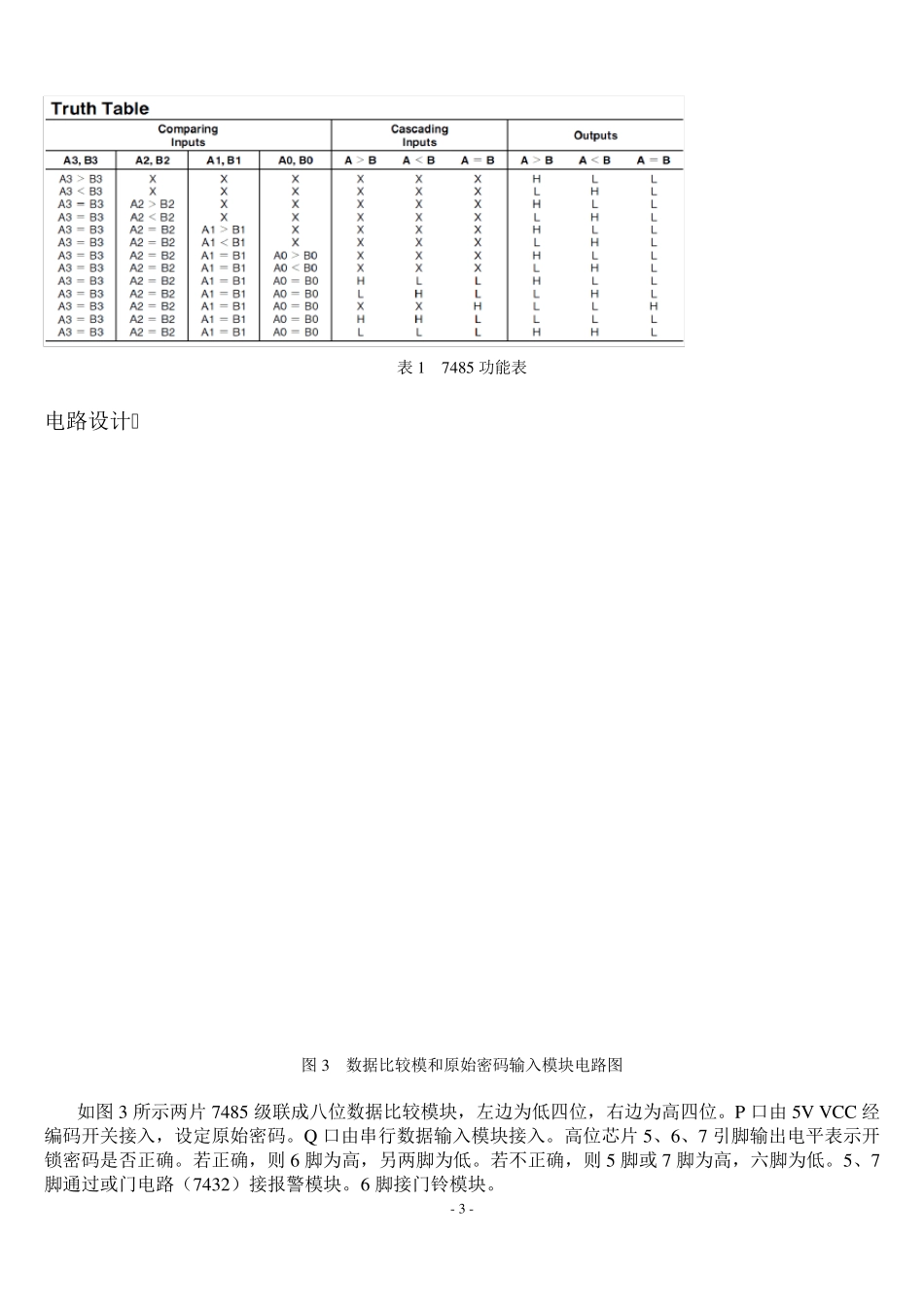

- 1 - 1 设计目的 利用数字电路的理论和知识进行设计， 设计一个电子锁，密码为8 位二进制代码，当开锁输入码与密码一致时，锁被打开，当开锁输入码与密码不一致时，则报警。 1 .1 设计内容及要求 1 .1 .1 设计指标 ·设计一个电子锁，其密码为8 位二进制代码，开锁指令为串行输入码。 ·开锁输入码与密码一致时，锁被打开。 ·当开锁输入码与密码不一致时，则报警。报警时间持续1 5 秒，停 3 秒后再出现。 ·报警器可以兼作门铃使用，门铃时间为1 0 秒。 ·设置一个系统复位开关，所有的时间数据用数码管显示出来。 1 .1 .2 原理框图 图 1 原理框图 2 系统具体设计及参数计算 2.1 设计思路 1 、数据比较模块。数据比较模块是电子锁的核心部分。由于是八位数据比较，所以采用两片 7 4 8 5串行输入模块 比 较 模 块 原始 密码 扬声器 扫描 电路 数码管 计时 模块 声响 模块 - 2 - （四位数字比较器）级联方式。用高4 位的芯片的输出端（YA=YB,YAYB）控制门铃和报警电路。 2、原始密码输入模块。由八个波段开关构成，表示每一位的数据，分别接到高位7485 和低位7485上。另一端接5V 电源，当按键接通时表示“1”，当案件未接通时，表示“0”。 3、串行密码输入模块。采用两片74194（四位双向通用移位寄存器）级联成八位数据输入模块，分别接到数据比较模块的高四位和低四位。具体输入电路见下文分析。 4、时钟模块。计时模块用来产生标准的秒脉冲给电路提供时序。可采用555 定时器构成多谐振荡器，也可以使用8051 单片机定时器产生标准方波。在电路仿真时采用软件自带的电压信号产生器。 5、计时模块。采用两片74290（二\五分频十进制计数器）级联方式构成十进制、可显示0-99 计时模块。芯片输出BCD 码，由7448（BCD-7 段译码器\内部上拉输出驱动）驱动两个数码管（共阴极）。 6、显示模块。时间显示采用两个7 段共阴极数码管。 7、门铃模块。采用单稳态触发器。可以用555 定时器构成，也可以用集成芯片构成。我采用集成芯片74123（单稳态多谐振荡器）。 8、报警模块。采用多谐振荡器，周期 18 秒，占空比63%。由555 定时器构成。 9、声响模块。采用直流驱动蜂鸣器。由门铃模块和报警模块驱动。 10、复位开关。若各模块的芯片有清零端\使能端，则接到一起，设计一个复位开关控制。若没有，则将其接地端串联到一个复位开关。 2 .2 各模块详细设计 2 ....
