汇流箱检修作业标准

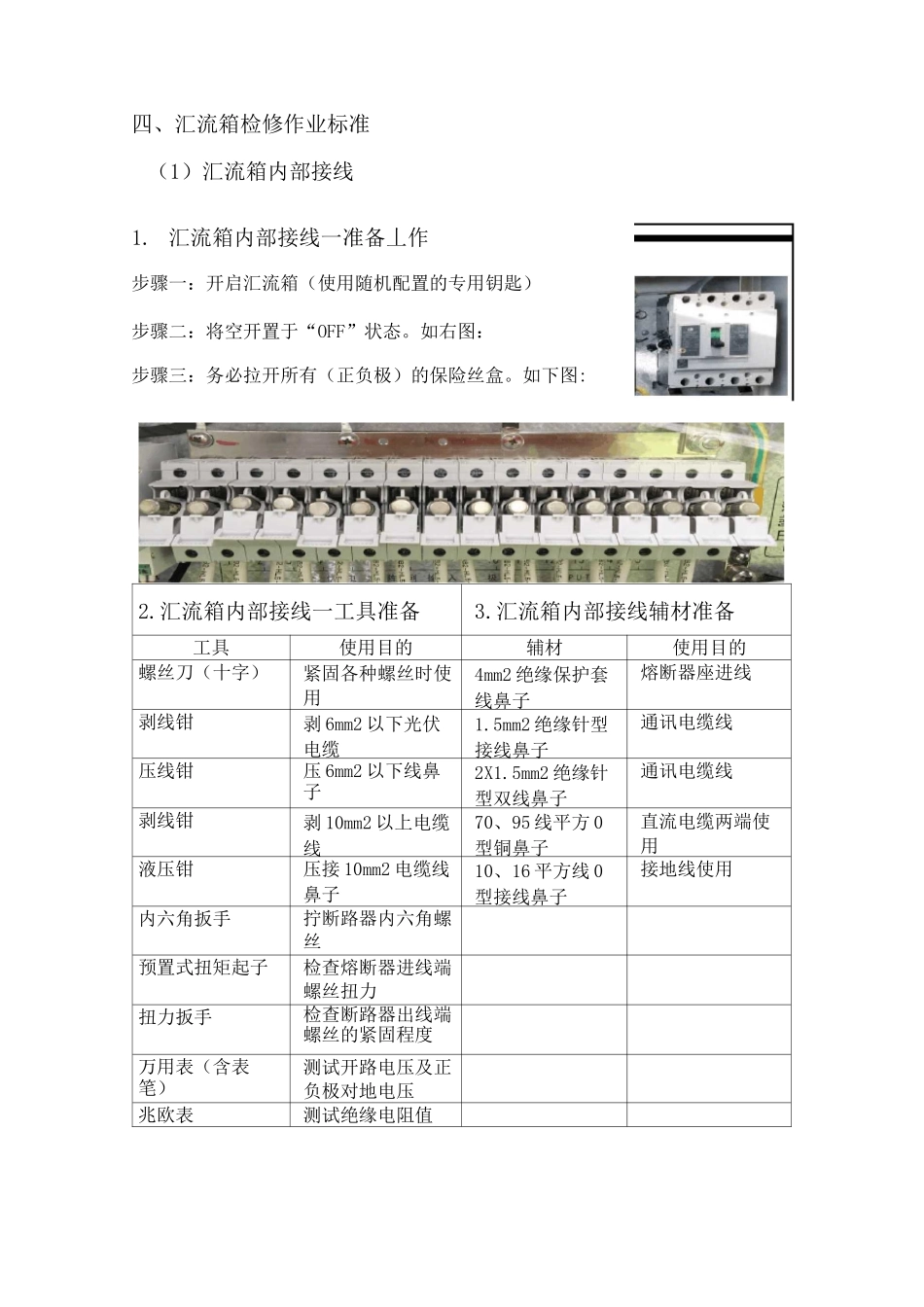

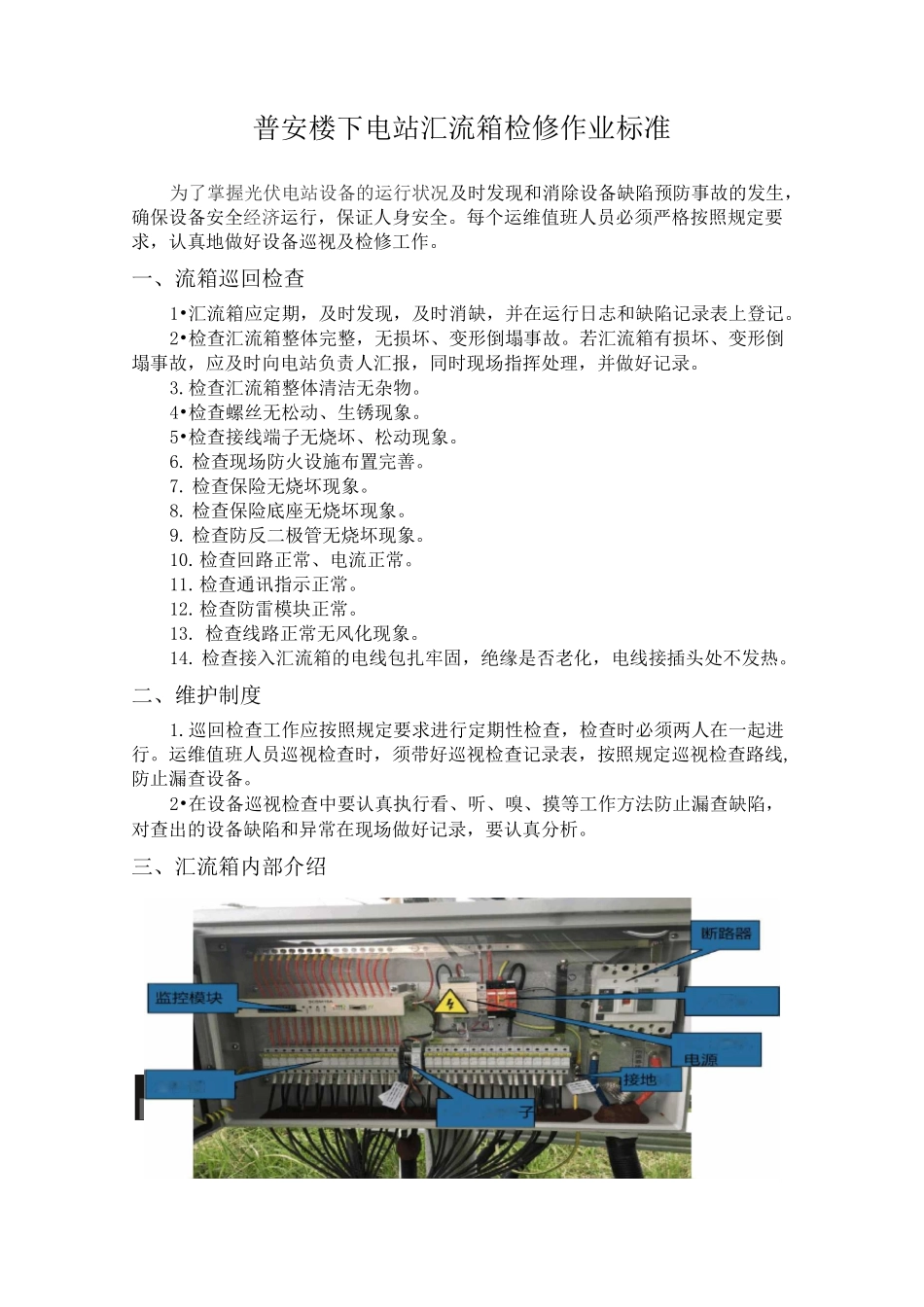

佃 5 通信■—熔断防雷"高庄导轨排普安楼下电站汇流箱检修作业标准为了掌握光伏电站设备的运行状况及时发现和消除设备缺陷预防事故的发生，确保设备安全经济运行，保证人身安全。每个运维值班人员必须严格按照规定要求，认真地做好设备巡视及检修工作。一、流箱巡回检查1•汇流箱应定期，及时发现，及时消缺，并在运行日志和缺陷记录表上登记。2•检查汇流箱整体完整，无损坏、变形倒塌事故。若汇流箱有损坏、变形倒塌事故，应及时向电站负责人汇报，同时现场指挥处理，并做好记录。3.检查汇流箱整体清洁无杂物。4•检查螺丝无松动、生锈现象。5•检查接线端子无烧坏、松动现象。6. 检查现场防火设施布置完善。7. 检查保险无烧坏现象。8. 检查保险底座无烧坏现象。9. 检查防反二极管无烧坏现象。10.检查回路正常、电流正常。11.检查通讯指示正常。12.检查防雷模块正常。13. 检查线路正常无风化现象。14. 检查接入汇流箱的电线包扎牢固，绝缘是否老化，电线接插头处不发热。二、维护制度1.巡回检查工作应按照规定要求进行定期性检查，检查时必须两人在一起进行。运维值班人员巡视检查时，须带好巡视检查记录表，按照规定巡视检查路线,防止漏查设备。2•在设备巡视检查中要认真执行看、听、嗅、摸等工作方法防止漏查缺陷，对查出的设备缺陷和异常在现场做好记录，要认真分析。三、汇流箱内部介绍四、汇流箱检修作业标准（1）汇流箱内部接线1. 汇流箱内部接线一准备丄作步骤一：开启汇流箱（使用随机配置的专用钥匙）步骤二：将空开置于“OFF”状态。如右图：步骤三：务必拉开所有（正负极）的保险丝盒。如下图:2.汇流箱内部接线一工具准备3.汇流箱内部接线辅材准备工具使用目的辅材使用目的螺丝刀（十字）紧固各种螺丝时使用4mm2 绝缘保护套线鼻子熔断器座进线剥线钳剥 6mm2 以下光伏电缆1.5mm2 绝缘针型接线鼻子通讯电缆线压线钳压 6mm2 以下线鼻子2X1.5mm2 绝缘针型双线鼻子通讯电缆线剥线钳剥 10mm2 以上电缆线70、95 线平方 0型铜鼻子直流电缆两端使用液压钳压接 10mm2 电缆线鼻子10、16 平方线 0型接线鼻子接地线使用内六角扳手拧断路器内六角螺丝预置式扭矩起子检查熔断器进线端螺丝扭力扭力扳手检查断路器出线端螺丝的紧固程度万用表（含表笔）测试开路电压及正负极对地电压兆欧表测试绝缘电阻值步骤二：将组串正极穿过白色电缆接头，组串负极穿过黑色电缆接头；线缆长度要留有余量，以便汇流箱内部弯曲固定。步骤三...
