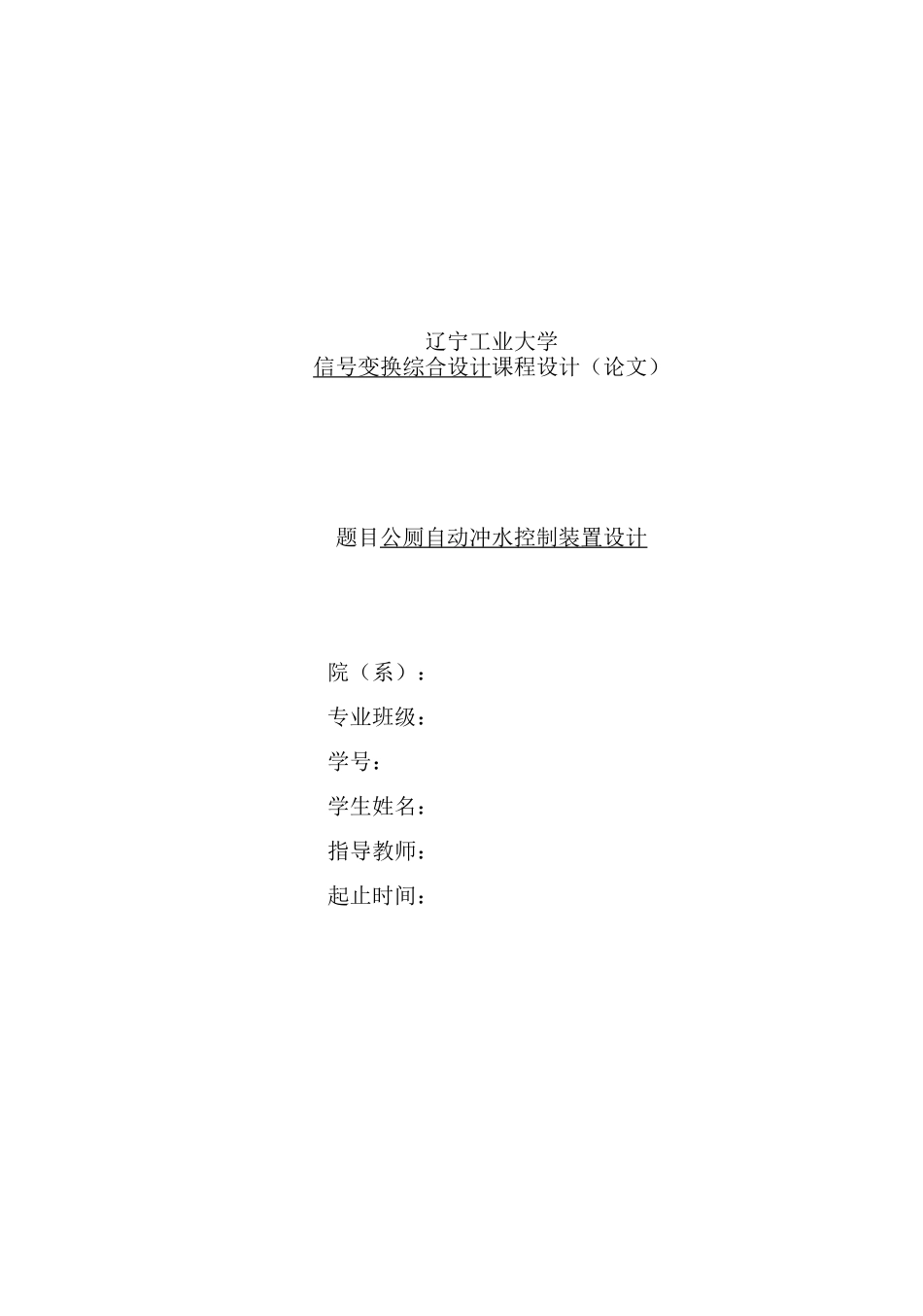

辽宁工业大学信号变换综合设计课程设计（论文）题目公厕自动冲水控制装置设计院（系）：专业班级：学号：学生姓名：指导教师：起止时间：课程设计（论文）任务及评语院（系）：教研室：学号学生姓名专业班级设计题目公厕自动冲水控制装置设计课程设计{论文>任务目设计任务：设计一个公厕自动冲水控制系统，可在人方便后离开时自动冲水。传感器采用红外发射、接收传感器（如 TLN103 接收管和 TLN 发射管）；延时电路采用 555 芯片制作，开关采用继电器或双向交流继电器等，水阀门采用电磁阀。进行电路仿真，或进行电路板焊接。技术要求：环境温度：-30〜+40T；控制电路可使用电源供电，采用较小电流继电器可以驱动发光二极管即可。传感器（敏感兀件）：自行选择传感器类型，自己设计放大电路说明书要求：1•格式规范，符合学校要求；2•说明书中应有方法比较与方案论证，光电测量原理（公式）及具体的实现方案、电路器件型号、参数等；硬件电路应用 protel 绘制，并且进行电路板焊接、调试；不能采用单片机设计。3•按规定格式，撰写、打印设计说明书一份，详细阐述系统的设计过程，字数应在 4000 字以上。、计戈匚/二1、布置任务，查阅资料，理解掌握系统的设计要求。（2 天）2、选择相应传感器、设计硬件电路图。（2 天）3、计算器件参数、选择元器件型号绘制硬件电路图。（3 天）4、仿真调试或硬件电路焊接、调试。（2 天）5、撰写、打印设计说明书、答辩。（1 天）师评及成纟旨帀平H.1戈责平时：论文质量：答辩：指导教师签字：总成绩：年月日注：成绩：平时 40%论文质量 40%答辩 20%以百分制计随着社会的发展，水资源紧缺的问题日益凸显。保护水资源成为可持续发展战略的一部分，因此在生产生活中节约水资源是尤为重要的。本文采用红外光电传感器、555 定时器组成的延时电路、继电器以及电磁阀构成了一个公厕自动冲水控制装置。当有人遮挡红外光电传感器时，红外对管将产生一个低电平并保持，当人离开时，对管将由低电平变为高电平，经过与非门组成的单稳态电路后，形成 555 定时器电路的触发脉冲，定时器输出高电平，并发出打开电磁阀指令，开始冲水约 10 秒钟，定时器回到稳态，即输出低电平，电磁阀关闭。通过固态继电器构成控制电磁阀的开关，能够以弱控强。关键词：自动冲水系统；节水；红外光电传感器；555 定时器第 1 章绪论 1第 2 章总体方案设计 22.1 任务分析 22.2 总体设计框 22.3 结构电路的选...
