电容大小识别大全

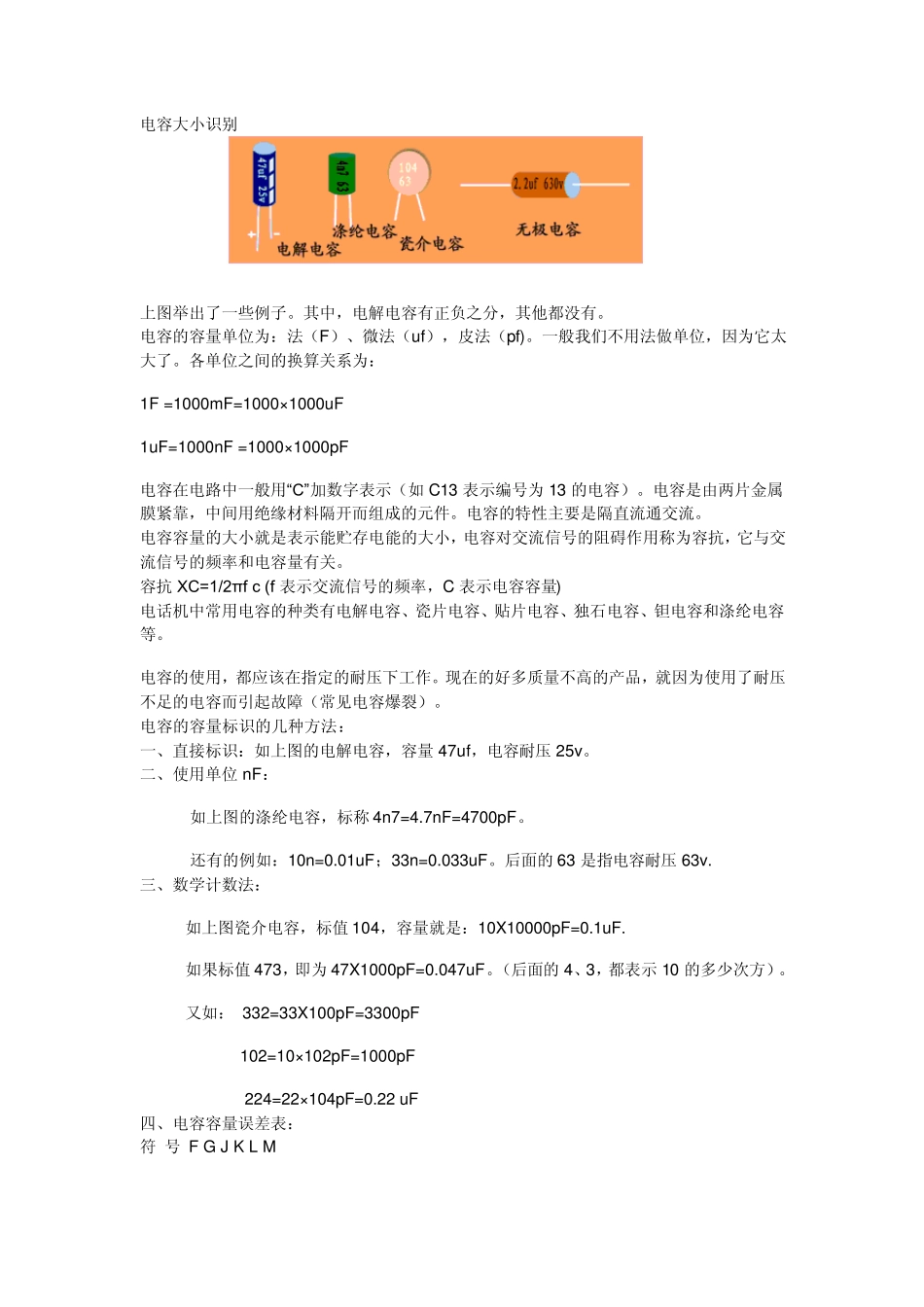

电容大小识别 上图举出了一些例子。其中，电解电容有正负之分，其他都没有。 电容的容量单位为：法（F）、微法（uf），皮法（pf)。一般我们不用法做单位，因为它太大了。各单位之间的换算关系为： 1F =1000mF=1000×1000uF 1uF=1000nF =1000×1000pF 电容在电路中一般用“C” 加数字表示（如 C13 表示编号为13 的电容）。电容是由两片金属膜紧靠，中间用绝缘材料隔开而组成的元件。电容的特性主要是隔直流通交流。 电容容量的大小就是表示能贮存电能的大小，电容对交流信号的阻碍作用称为容抗，它与交流信号的频率和电容量有关。 容抗 XC=1/2π f c (f 表示交流信号的频率，C 表示电容容量) 电话机中常用电容的种类有电解电容、瓷片电容、贴片电容、独石电容、钽电容和涤纶电容 等。 电容的使用，都应该在指定的耐压下工作。现在的好多质量不高的产品，就因为使用了耐压不足的电容而引起故障（常见电容爆裂）。 电容的容量标识的几种方法： 一、直接标识：如上图的电解电容，容量47uf，电容耐压 25v。 二、使用单位nF： 如上图的涤纶电容，标称 4n7=4.7nF=4700pF。 还有的例如：10n=0.01uF；33n=0.033uF。后面的63 是指电容耐压 63v. 三、数学计数法： 如上图瓷介电容，标值 104，容量就是：10X10000pF=0.1uF. 如果标值 473，即为47X1000pF=0.047uF。（后面的4、3，都表示 10 的多少次方）。 又如： 332=33X100pF=3300pF 102=10×102pF=1000pF 224=22×104pF=0.22 uF 四、电容容量误差表： 符 号 F G J K L M 允许误差 ±1% ±2% ±5% ±10% ±15% ±20% 如：一瓷片电容为104J 表示容量为0. 1 uF、误差为±5%。 另：电容的识别及读数 一、 认识电容 二、 电容容量的表示方法 三、 电容例子和型号命名方法 四、 电容的主要特性参数 ＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝ 一、认识电容 1、在各种电子设备中，调谐、耦合、滤波、去耦、隔断直流电、旁路交流电等，都需要用到电容器。电容器通常叫做电容。电容的种类很多，按结构形式来分，有固定电容、半可变电容、可变电容。常用电容按介质区分有纸介电容、油浸纸介电容、金属化纸介电容、云母电容、薄膜电容、陶瓷电容、电解电容、铝电解电容、钽、铌电解电容等。 2、在电路图中电容单位的标注规则。通常在容量小于 10000pF 的时候，用 pF 做单位，大于 1000...
