电容屏规格书

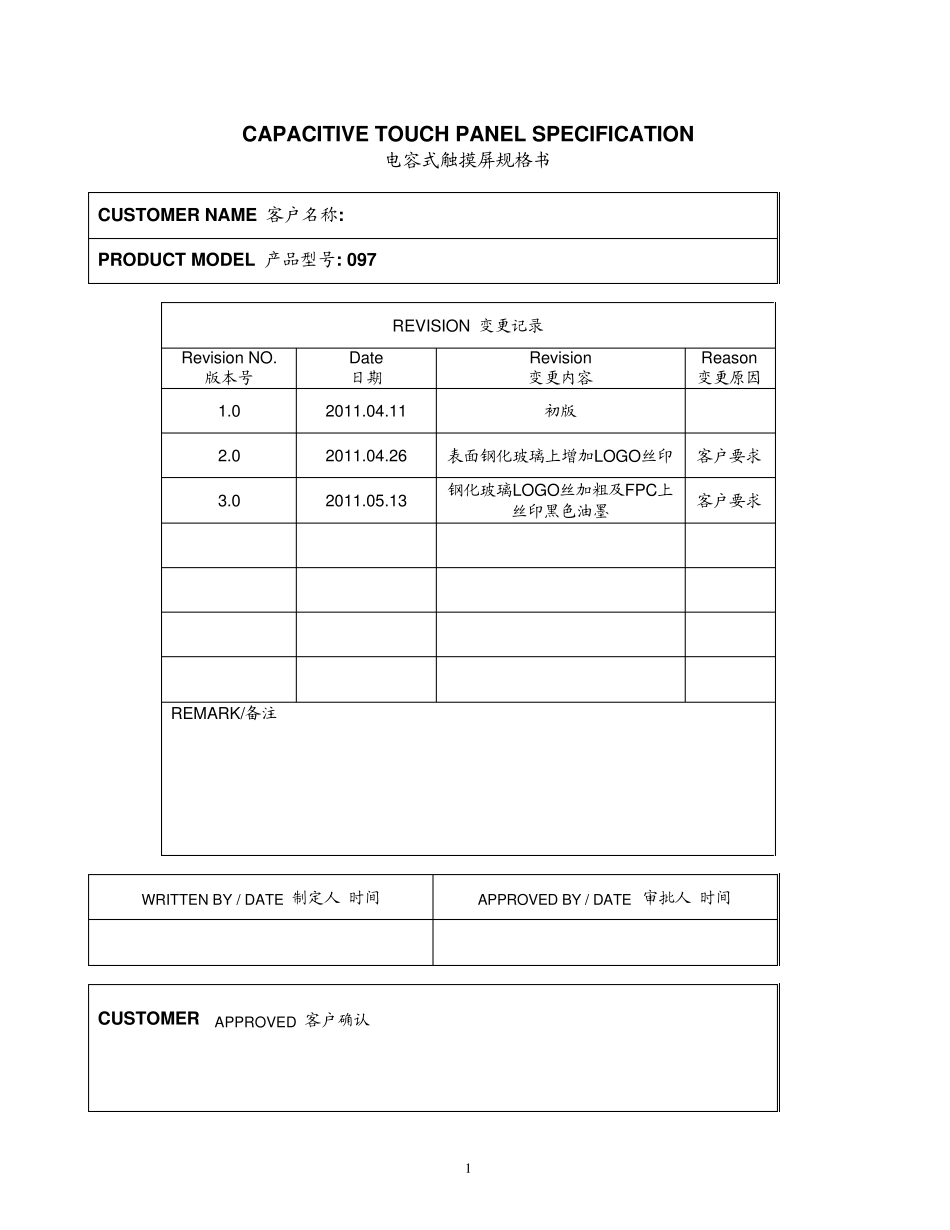

1 CAPACITIVE TOUCH PANEL SPECIFICATION 电容式触摸屏规格书 CUSTOMER NAME 客户名称: PRODUCT MODEL 产品型号: 097 REVISION 变更记录 Rev ision NO. 版本号 Date 日期 Rev ision 变更内容 Reason 变更原因 1.0 2011.04.11 初版 2.0 2011.04.26 表面钢化玻璃上增加LOGO丝印 客户要求 3.0 2011.05.13 钢化玻璃LOGO丝加粗及FPC上丝印黑色油墨 客户要求 REMARK/备注 WRITTEN BY / DATE 制定人/时间 APPROVED BY / DATE 审批人/时间 CUSTOMER APPROVED 客户确认: 2 CONTENT:目录 1. GENERAL SPECIFICATION 产品规格 1-1. Product name 产品名称 1-2. Product No. 产品编号 1-3. Drawing No. 图纸版本 1-4. Code No. 样品编号 2. BASIC FEATURES 基本特征 2-1 Dimension 尺寸 2-2 Construction 结构 2-3 Surface Hardness 表面硬度 2-4 Scope 应用方式 2-5 Application 应用范围 3. MECHANICAL CHARACTERISTICS 机械性能 3-1 Operation distance 操作距离 3-2 Package drop 包装后跌落测试 3-3 FPC bending test FPC弯折测试 4. ELECTRICAL CHARACTERISTICS 电气特性 4-1 Insulation 绝缘性 4-2 Supply voltage for logic 电压 4-3 Supply current for logic 电流 5. OPTICS CHARACTERISTICS 光学特性 5-1 Light transmissivity 光透过率 6. RELIABILITY 可靠性 6-1 Operating temperature and humidity 操作温度和湿度 6-2 Storage Temperature and humidity 存储温度和湿度 6-3 Humidity resistance 湿度抗性 6-4 Heat resistance 抗热性 6-5 Cold resistance 抗低温性 6-6 Thermal shock 热冲击 6-7 Vibration resistance 抗振动 7. BLOCK DIAGRAM 原理框图 7-1 IC Pin Configuration IC 脚定义 7-2 BLOCK DIAGRAM 原理框图 8. DRAWING 图纸 3 1. General Specification 产品规格 Item 项目 Specification 规格 Remarks 备注 1-1 Product name 产品名称 4.0”电容触摸屏 1-2 Product No. 产品编号 HJ1-4.0-FT5306-3.0 1-3 Drawing No. 图纸编号 HJ1-4.0-FT5306-3.0 1-4 Code No. 样品编号 HJ1-4.0-FT5306-3.0 2 .Basic featu res 基本特性 Item 项目 Specification 规格 Remarks 备注 2-1. Dimensio...
