电工低压实操题VIP专享

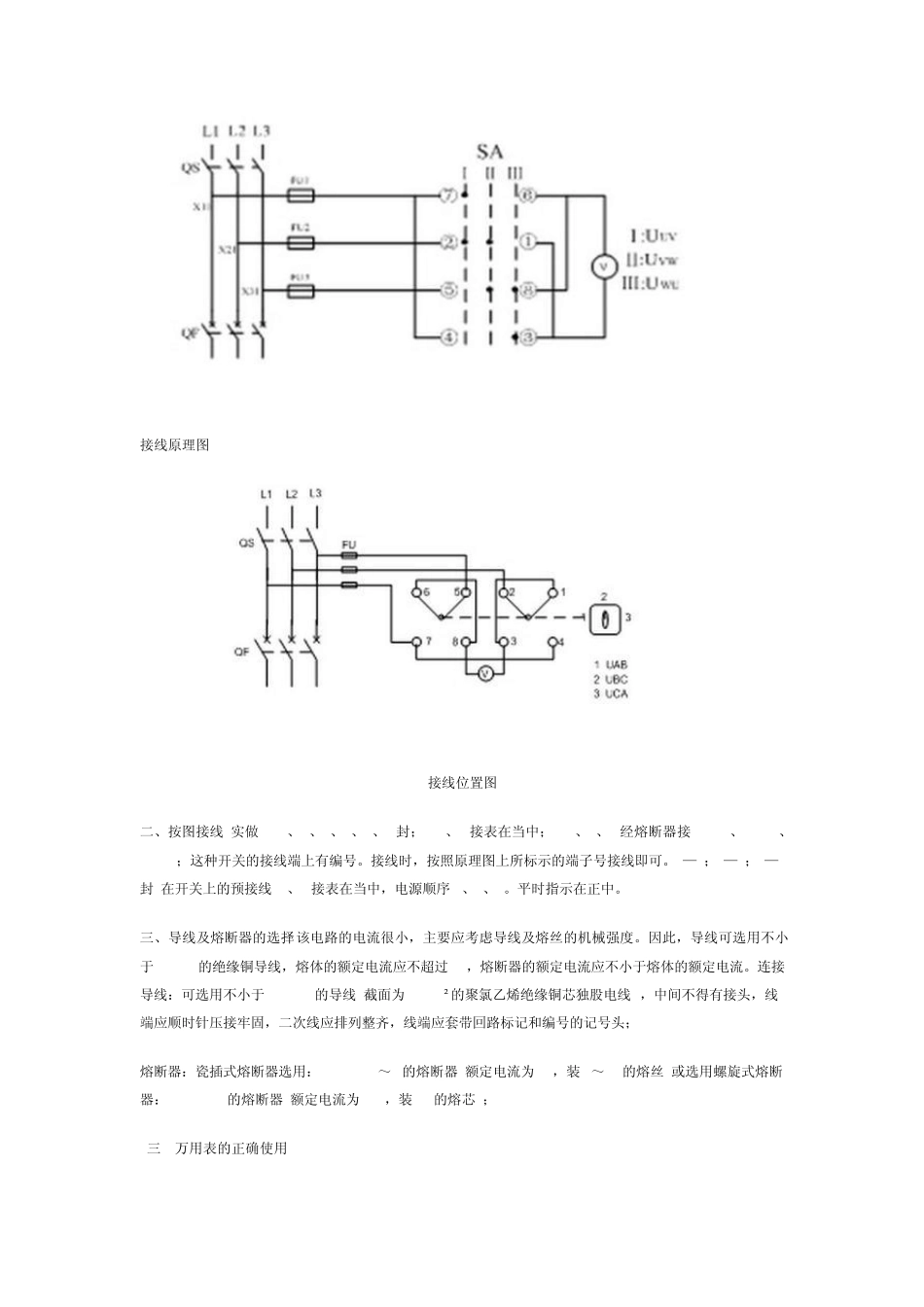

（一）：钳形电流表的用途、选用和用前检查 1.用途：它可以在不中断负载运行（不断开载流导线）的条件下测量低压线路上的交流电流。（对 50HZ 500V以下）2.选用：它的精度及最大量程应满足测试的需要。3.用前检查：(1) 外观检查：各部位应完好无损；钳把操作应灵活；钳口铁心应无锈、闭合应严密；铁心绝缘护套应完好；指针应能自由摆动；档位变换应灵活、手感应明显； (2)调整：将表平放，指针应指在零位，否则调至零位。 测量 1.选择适当的档位。选档的原则是：(1) 已知被测电流范围时：选用大于被测值但又与之最接近的那一档。(2) 不知被测电流范围时：可先置于电流最高档试测(或根据导线截面，并估算其安全载流量，适当选档)、根据试测情况决定是否需要降档测量。总之，应使表针的偏转角度尽可能地大。 2.测试人应戴手套，将表平端，张开钳口，使被测导线进入钳口后再闭合钳口。3.被测导线应位于钳口内空间部位的中央，钳口应紧密闭合；4.测完大电流后，再测小电流之前，应开闭钳口数次进行去磁；5.如果在测量小电流时，在最低档位上测量，表针的偏转角度仍很小(表针的偏转角度小，意味着其测量的相对误差大)，允许将导线在钳口铁心上缠绕几匝，闭合钳口后读取读数。这时导线上的电流值 =读数÷匝数(匝数的计算：钳口内侧有几条线，就算作几匝)；6.读数：根据所使用的档位，在相应的刻度线上读取读数。(注意!档位值即是满偏值)；7.使用后，应将档位置于电流最高档。 测量中应注意的安全问题 1.测量前对表作充分的检查，并正确地选档；2.测试时应戴手套(绝缘手套或清洁干燥的线手套)，必要时应设监护入； 3．需换档测量时，应先将导线自钳口内退出，换档后再钳入导线测量；4.不可测量裸导体上的电流；5.测量时，注意与附近带电体保持安全距离（不小于 0.1 米，并应注意不要造成相间短路相对地短路，防止人身触电；6.不准在开关的动触头上、保险管上测量；7.使用后，应将档位置于电流最高档，有表套时将其放入表套，存放在干燥、无尘、无腐性气体且不受震动的场所 (二) 三只电流表经电流互感器测三相线电流的接线 ：低压电工 画出接线原理图 三只电流互感器的 K1 分别接三只电流表的任一接线端，三只电流表的另一端连接后再与三只电流表的 K2端连接，并接地或接零 根据负荷电流选择电流表、电流互感器及二次线： 1.电流表的选择：(1)电流表的量程应按计算电流(或按正常的最大负荷电流)的 1.5 倍左右选取。负荷电流应...
