电工基础(第五版)习题册参考答案VIP专享

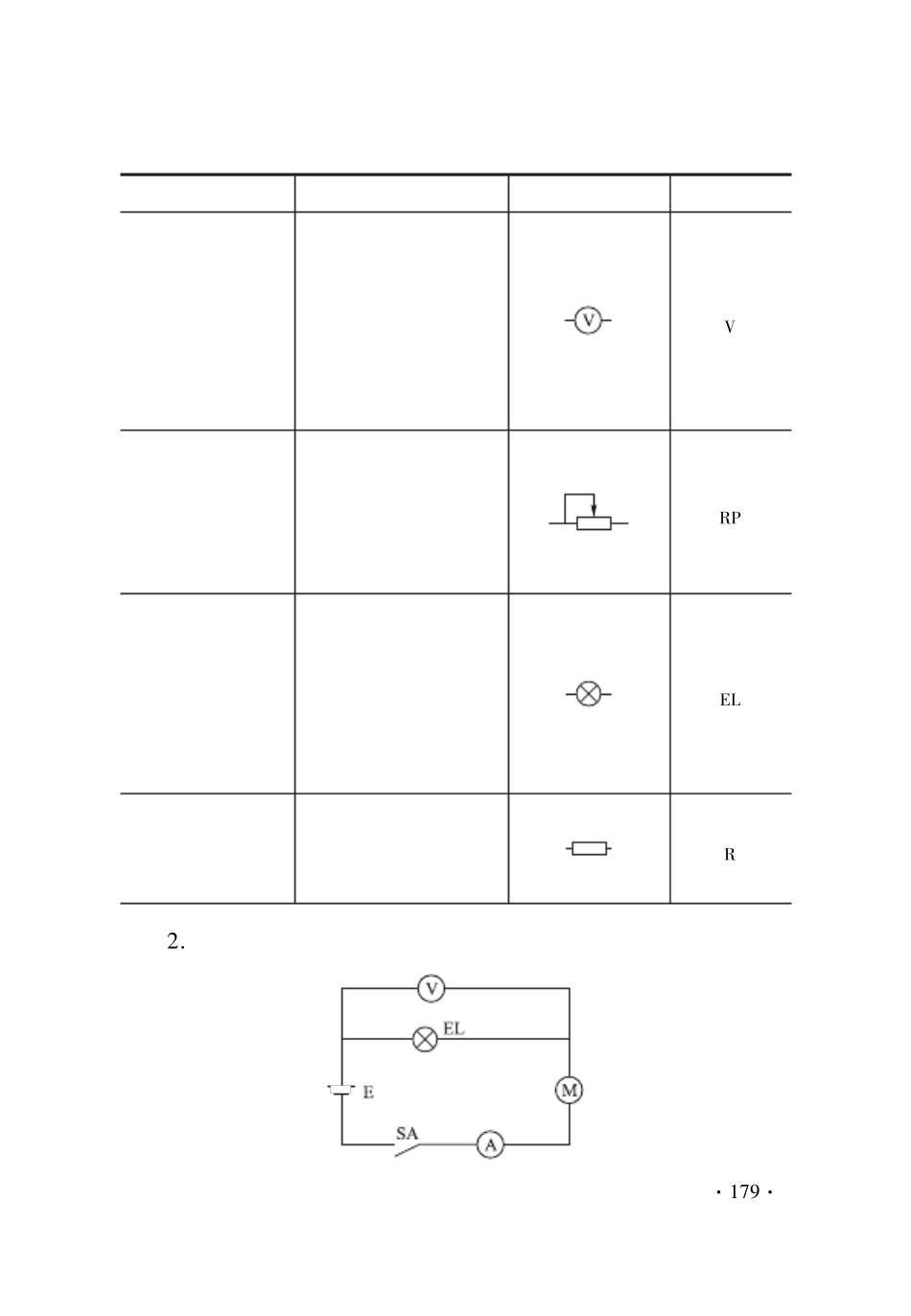

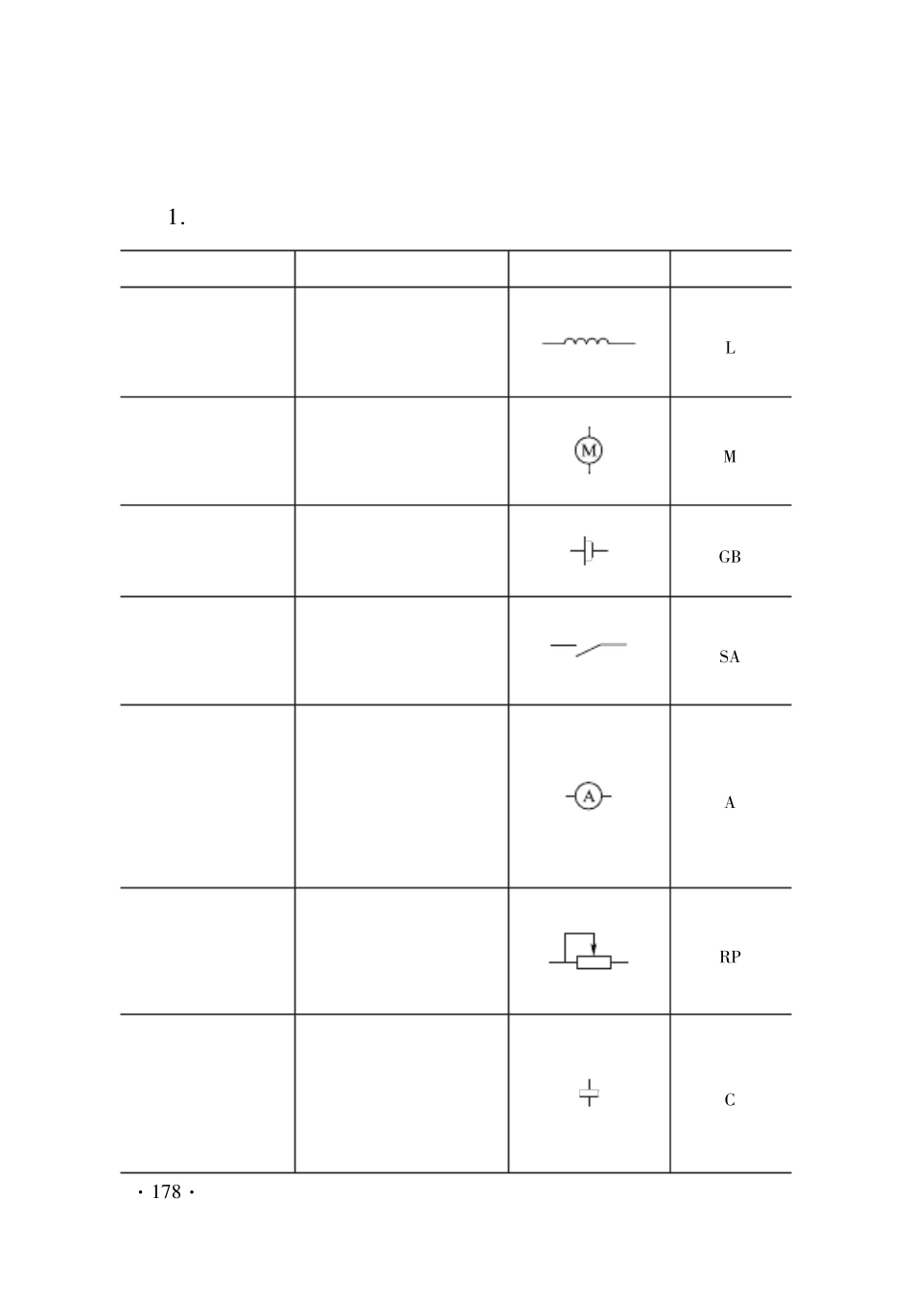

附录 习题册参考答案第一章 电路基础知识§１—１ 电路和电路图 一、填空题１.电流 电源 负载 控制装置 导线２.进行能量的传输、分配和转换 进行信息的传递和处理３.电路原理图 原理框图 印制电路图４.理想元件二、问答题１.答:电路主要由电源、负载、控制装置和导线组成ꎮ它们的主要功能如下所示:电源:为电路提供电能ꎮ负载:又称为用电器ꎬ其作用是将电能转变为其他形式的能ꎮ控制装置:主要作用是控制电路的通断ꎮ导线:起连接电路和输送电能的作用ꎮ２.答:把实际元件用理想元件表示后ꎬ一个实际电路便由一些理想电气元件连接而成ꎬ称为实际电路的电路模型ꎮခ７７１ခ三、识图、作图题１.名称外形图形符号文字符号电感器Ｌ三相异步电动机Ｍ电池ＧＢ开关ＳＡ电流表Ａ滑动变阻器ＲＰ电容器Ｃခ８７１ခ续表名称外形图形符号文字符号电压表Ｖ电位器ＲＰ灯泡ＥＬ电阻Ｒ２.ခ９７１ခ§１—２ 电流和电压一、填空题１.正 相反２.直流 交流 大小和方向恒定不变 稳恒电流 直流 大小和方向都随时间的变化而变化 交变电流 交流３.０ခ０１４.串 正 负 量程５.电场力 电源６.参考点 Ｕａ－Ｕｂ Ｕｂ－Ｕａ７.零 正 负８.负 正９.并联 相同１０.ｃ ｄ ｃ二、判断题１.√ ２.× ３.× ４.× ５.× ６.√ ７.√８.√三、选择题１.Ｄ ２.Ｃ ３.Ｂ四、问答题１.答:(１)要有能自由移动的电荷—载流子ꎮ(２)导体两端必须保持一定的电压ꎮ２.答:电源内部电荷在电源力的作用下从负极移动到正极ꎬ电源外部电荷是在电场力的作用下从正极移动到负极ꎮခ０８１ခ３.答:(１)对交流、直流电流应分别使用交流电流表和直流电流表测量ꎮ(２)电流表应串接到被测电路中ꎮ(３)直流电流表表壳接线柱上标明的 “＋” “－”记号应和电路的极性相一致ꎬ不能接错ꎬ否则指针会反转ꎬ既影响正常测量ꎬ也容易损坏电流表ꎮ(４)每个电流表都有一定的测量范围ꎬ因此在测量之前应先估计被测电流大小ꎬ以便选择适当量程的电流表ꎮ若无法估计ꎬ可先用电流表的最大量程挡测量ꎬ当指针偏转不到 １/３刻度时ꎬ再改用较小挡去测量ꎬ直到测得正确数值为止ꎮ(５)为了在接入电流表后对电路的原有工作状况影响较小ꎬ电流表的内阻应尽量小ꎮ五、计算题１.解:５ｍｉｎ＝３００ｓＩ＝Ｑｔ＝３ခ６３００＝０ခ０１２Ａ＝１２ｍＡ２.解:(１)Ｕａｂ＝Ｕａ－Ｕｂ＝－６－ (－３)＝－３ＶＵｃｄ＝Ｕｃ－Ｕｄ＝０－ (－２)＝２Ｖ(２)因为电压不随参考点的改变而变...
