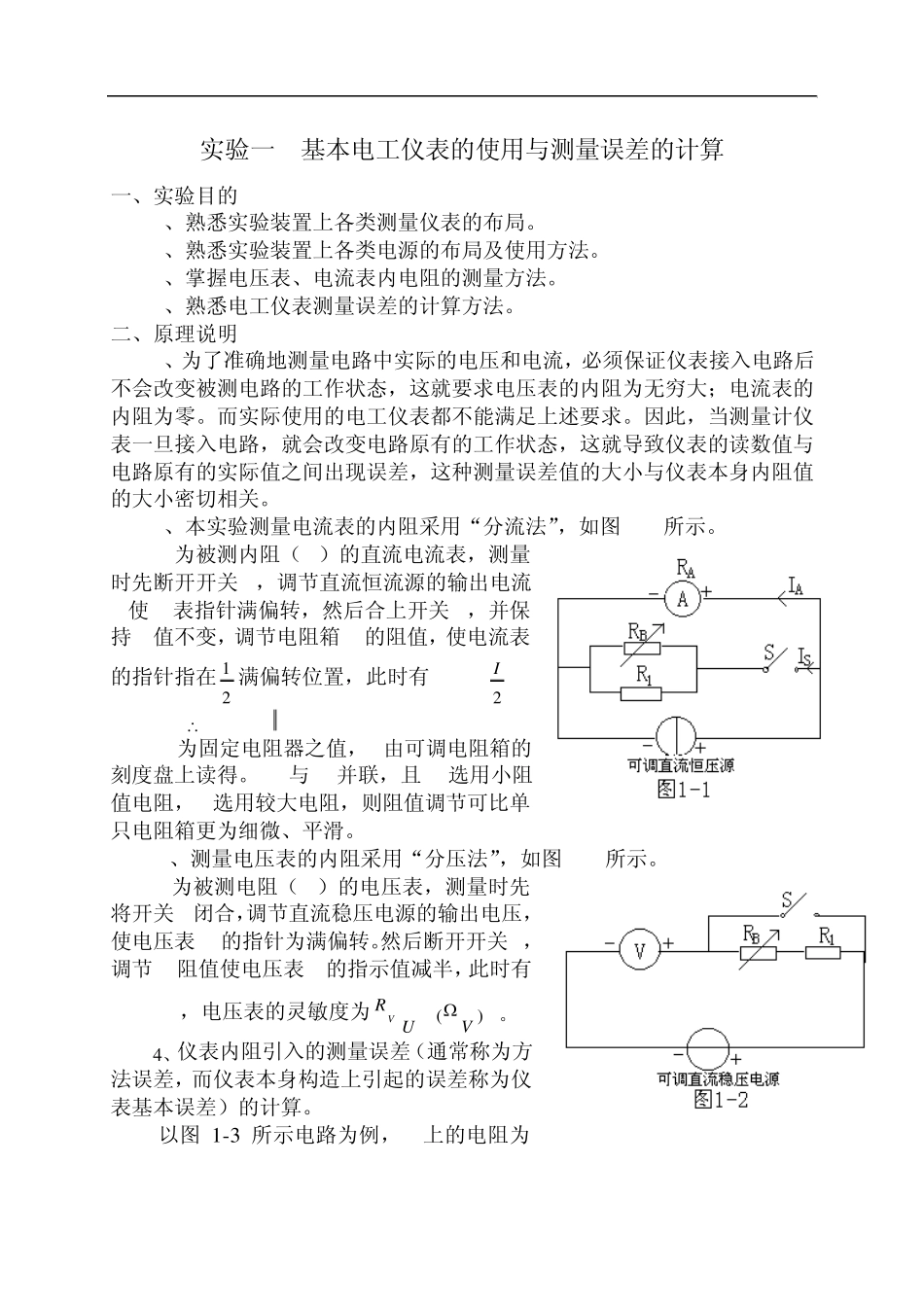

实验一 基本电工仪表的使用与测量误差的计算 一、实验目的 1、熟悉实验装置上各类测量仪表的布局。 2、熟悉实验装置上各类电源的布局及使用方法。 3、掌握电压表、电流表内电阻的测量方法。 4、熟悉电工仪表测量误差的计算方法。 二、原理说明 1、为了准确地测量电路中实际的电压和电流，必须保证仪表接入电路后不会改变被测电路的工作状态，这就要求电压表的内阻为无穷大；电流表的内阻为零。而实际使用的电工仪表都不能满足上述要求。因此，当测量计仪表一旦接入电路，就会改变电路原有的工作状态，这就导致仪表的读数值与电路原有的实际值之间出现误差，这种测量误差值的大小与仪表本身内阻值的大小密切相关。 2、本实验测量电流表的内阻采用“分流法”，如图 1-1所示。 A为被测内阻（RA）的直流电流表，测量时先断开开关S，调节直流恒流源的输出电流I使A表指针满偏转，然后合上开关S，并保持 I值不变，调节电阻箱 RB的阻值，使电流表的指针指在21 满偏转位置，此时有IA=IS=2I RA=RB║R1 R1为固定电阻器之值，RB由可调电阻箱的刻度盘上读得。R1与RB并联，且 R1选用小阻值电阻，RB选用较大电阻，则阻值调节可比单只电阻箱更为细微、平滑。 3、测量电压表的内阻采用“分压法”，如图 1-2所示。 V为被测电阻（RV）的电压表，测量时先将开关S闭合，调节直流稳压电源的输出电压，使电压表V 的指针为满偏转。然后断开开关S，调节 RB阻值使电压表V的指示值减半，此时有RV=RB+R1，电压表的灵敏度为URV )(V 。 4 、仪表内阻引入的测量误差（通常称为方法误差，而仪表本身构造上引起的误差称为仪表基本误差）的计算。 以图 1 -3 所示电路为例，R1上的电阻为 1 VRRRUR2111，若R1=R2，则 VUR211， 现用一内阻为RV 的电压表来测量1RU值，当RV 与R1 并联后，11RRRRRVVVB，以此来代替上式中的R1，则得VRRRRRRRRRURVVVV21111\1,绝对误差为 )(211211111\1RRRRRRRRRRRRUURURUVVVV， 化简后得)()2(2121222121221RRRRRRRRRURRUV, 若R1=R2=RV，则得6UU。相对误差%3.33%26%%11\1UUUUUURRR 三、实验内容 1、根据“分流法”原理测定 FM-47型（或其它型号）万用电表直流毫安0.5mA和 5mA档量限的内阻，线路如图 1-1所示。 被测电流 表量程 S断开时 表读数(mA) S闭合时 表读数(mA) RB （ ） R1 （ ） 计算内阻 （ ） 0...
