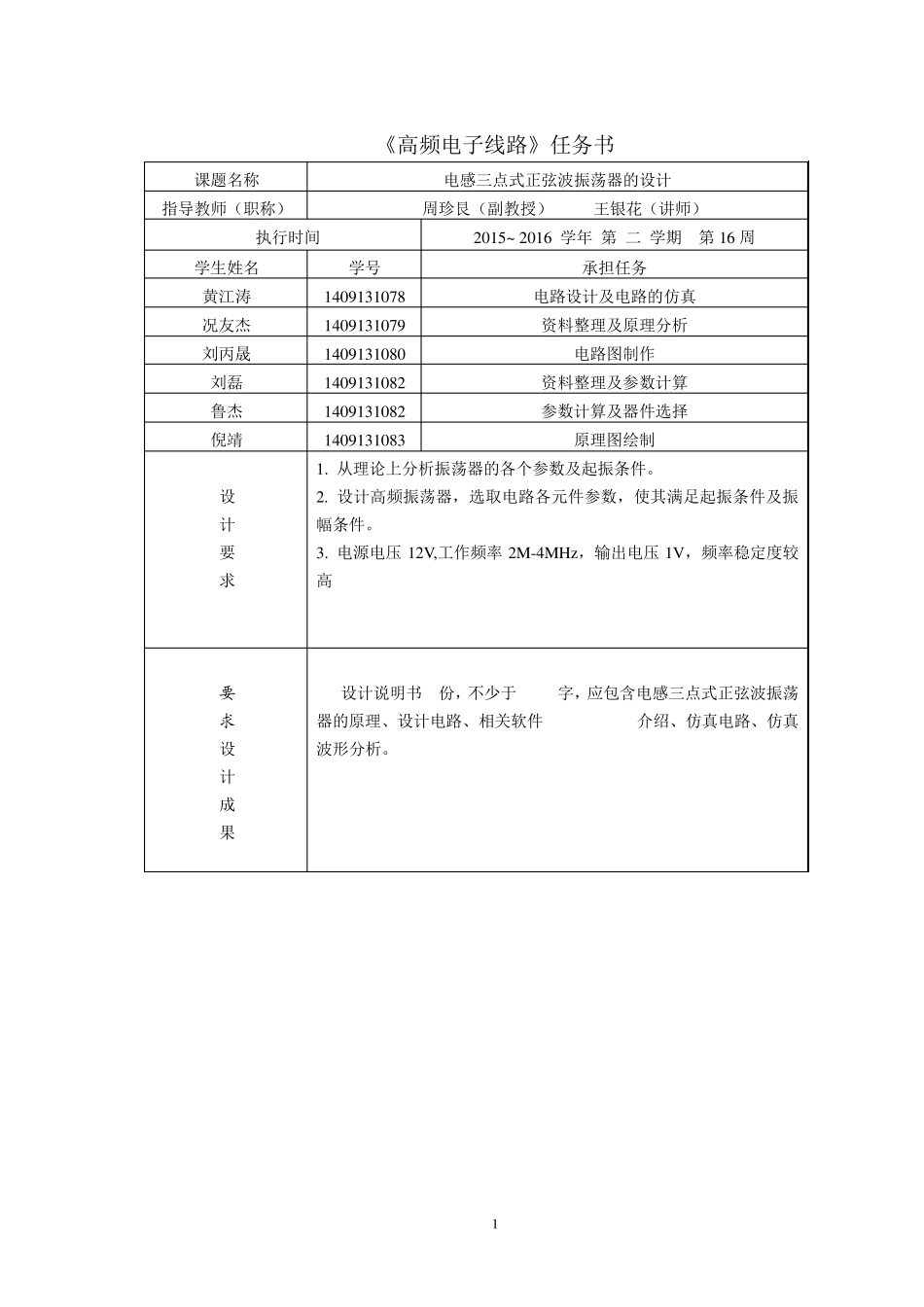

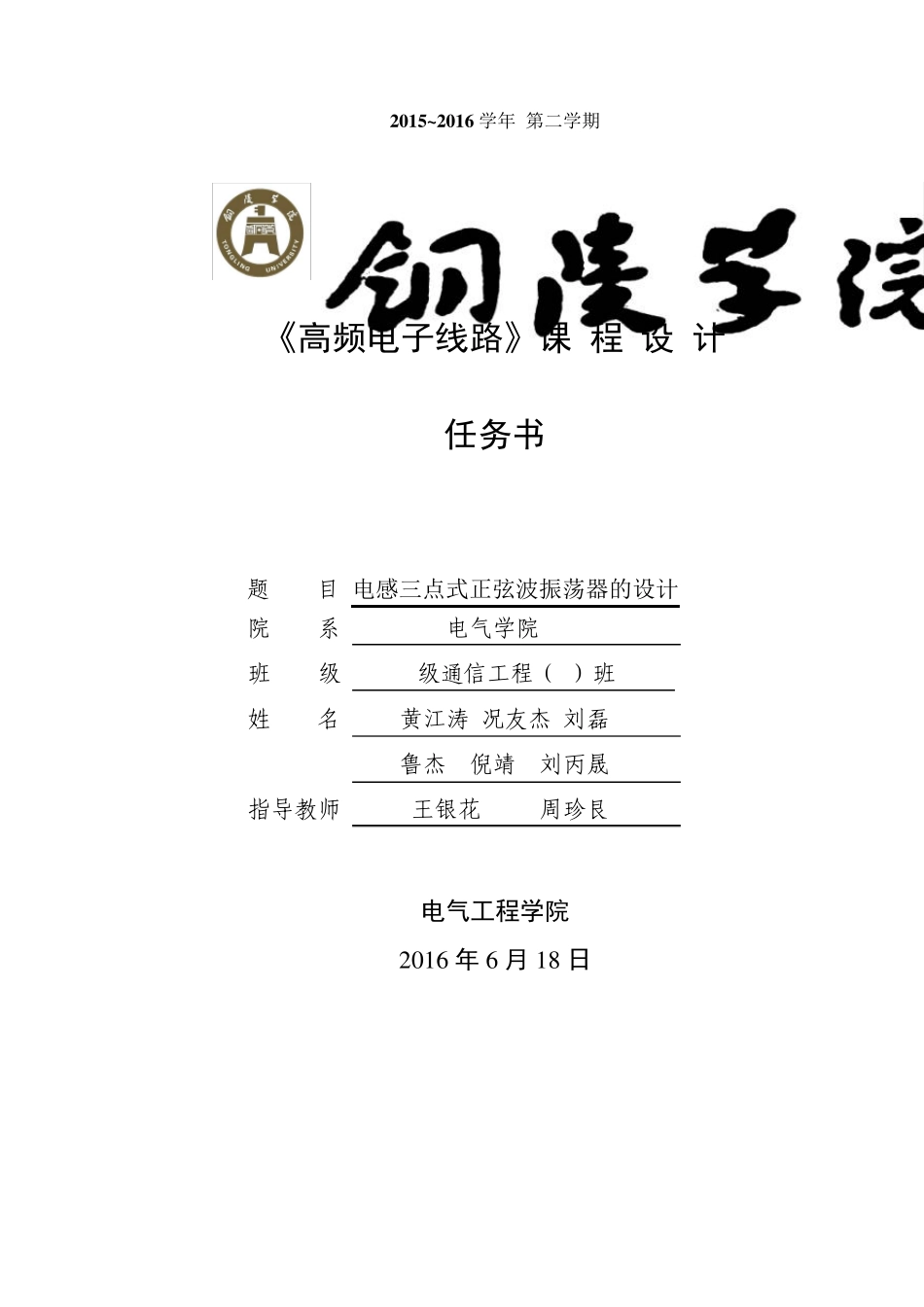

2015~2016 学年 第二学期 《高频电子线路》课 程 设 计 任务书 题 目 电感三点式正弦波振荡器的设计 院 系 电气学院 班 级 14级通信工程(2)班 姓 名 黄江涛 况友杰 刘磊 鲁杰 倪靖 刘丙晟 指导教师 王银花 周珍艮 电气工程学院 2 0 1 6 年 6 月 1 8 日 1 《高频电子线路》任务书 课题名称 电感三点式正弦波振荡器的设计 指导教师(职称) 周珍艮(副教授) 王银花(讲师) 执行时间 2015~ 2016 学年 第 二 学期 第 16 周 学生姓名 学号 承担任务 黄江涛 1409131078 电路设计及电路的仿真 况友杰 1409131079 资料整理及原理分析 刘丙晟 1409131080 电路图制作 刘磊 1409131082 资料整理及参数计算 鲁杰 1409131082 参数计算及器件选择 倪靖 1409131083 原理图绘制 设 计 要 求 1. 从理论上分析振荡器的各个参数及起振条件。 2. 设计高频振荡器,选取电路各元件参数,使其满足起振条件及振幅条件。 3. 电源电压 12V,工作频率 2M-4MHz,输出电压 1V,频率稳定度较高 要 求 设 计 成 果 设计说明书 1份,不少于 2000字,应包含电感三点式正弦波振荡器的原理、设计电路、相关软件 Multisim 10介绍、仿真电路、仿真波形分析。 2 摘要 振荡器(英文:oscillator)是用来产生重复电子讯号(通常是正弦波或方波)的电子元件。其构成的电路叫振荡电路,能将直流信号转换为具有一定频率的交流电信号输出。振荡器的种类很多,按振荡激励方式可分为自激振荡器、他激振荡器;按电路结构可分为阻容振荡器、电感电容振荡器、晶体振荡器、音叉振荡器等;按输出波形可分为正弦波、方波、锯齿波等振荡器。广泛用于电子工业、医疗、科学研究等方面。 三点式振荡器是指 LC 回路的三个端点与晶体管的三个电极分别连接而组成的一种振荡器。 三点式振荡器电路用电容耦合或自耦变压器耦合代替互感耦合, 可以克服互感耦合振荡器振荡频率低的缺点, 是一种广泛应用的振荡电路, 其工作频率可达到几百兆赫。本文将围绕高频电感三点式正弦波振荡器进行具有具体功能的振荡器的理论分析与设计。 关键词:高频;电感三点式;正弦波;振荡器;缓冲级 3 目录 摘要 .................................................................................................................................. 2 目录 .............................................
