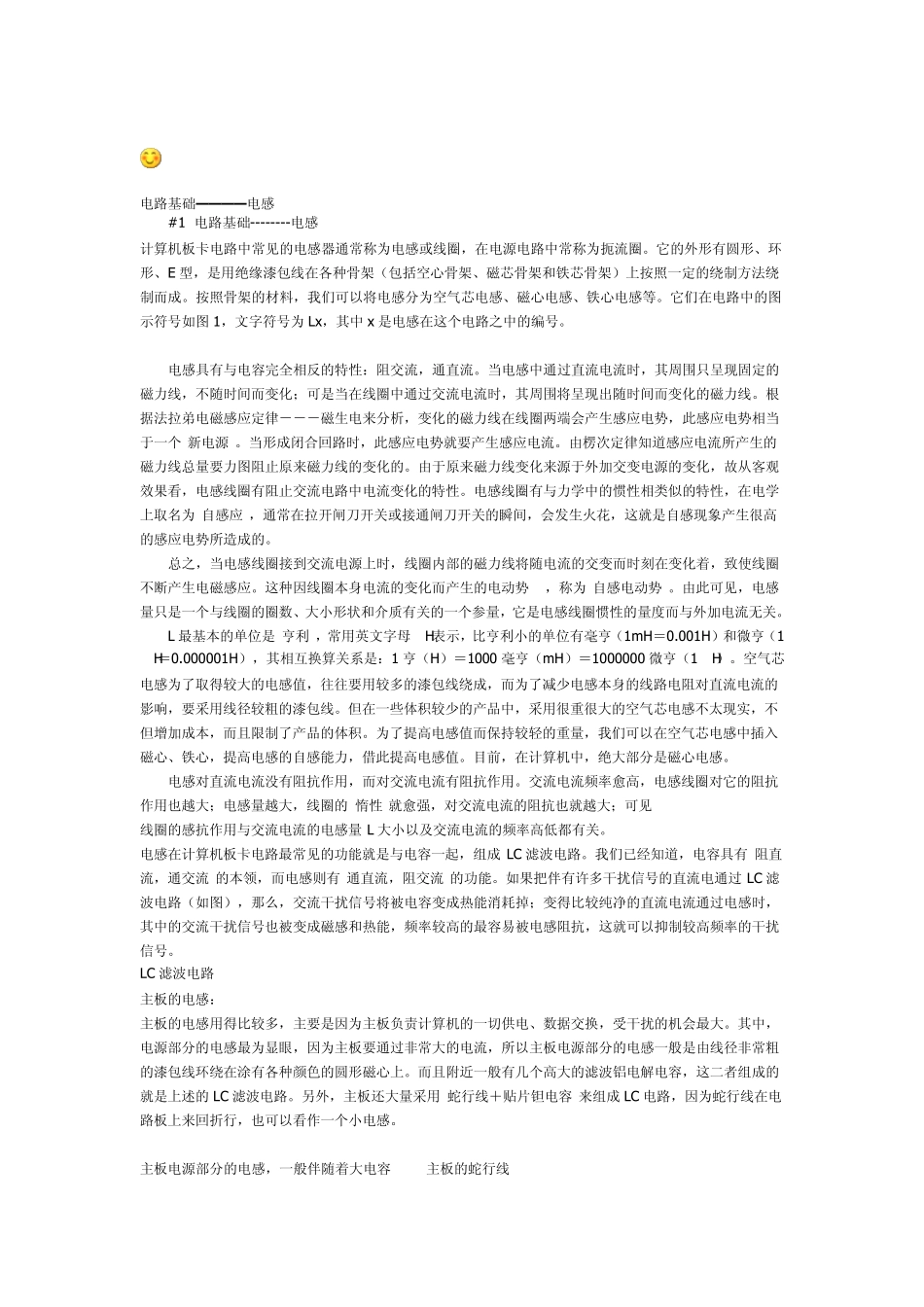

电路基础————电感 #1 电路基础--------电感 计算机板卡电路中常见的电感器通常称为电感或线圈，在电源电路中常称为扼流圈。它的外形有圆形、环形、E 型，是用绝缘漆包线在各种骨架（包括空心骨架、磁芯骨架和铁芯骨架）上按照一定的绕制方法绕制而成。按照骨架的材料，我们可以将电感分为空气芯电感、磁心电感、铁心电感等。它们在电路中的图示符号如图 1，文字符号为Lx，其中x是电感在这个电路之中的编号。 电感具有与电容完全相反的特性：阻交流，通直流。当电感中通过直流电流时，其周围只呈现固定的磁力线，不随时间而变化；可是当在线圈中通过交流电流时，其周围将呈现出随时间而变化的磁力线。根据法拉弟电磁感应定律－－－磁生电来分析，变化的磁力线在线圈两端会产生感应电势，此感应电势相当于一个“新电源”。当形成闭合回路时，此感应电势就要产生感应电流。由楞次定律知道感应电流所产生的磁力线总量要力图阻止原来磁力线的变化的。由于原来磁力线变化来源于外加交变电源的变化，故从客观效果看，电感线圈有阻止交流电路中电流变化的特性。电感线圈有与力学中的惯性相类似的特性，在电学上取名为“自感应”，通常在拉开闸刀开关或接通闸刀开关的瞬间，会发生火花，这就是自感现象产生很高的感应电势所造成的。 总之，当电感线圈接到交流电源上时，线圈内部的磁力线将随电流的交变而时刻在变化着，致使线圈不断产生电磁感应。这种因线圈本身电流的变化而产生的电动势 ，称为“自感电动势”。由此可见，电感量只是一个与线圈的圈数、大小形状和介质有关的一个参量，它是电感线圈惯性的量度而与外加电流无关。 L 最基本的单位是“亨利”，常用英文字母“H”表示，比亨利小的单位有毫亨（1mH＝0.001H）和微亨（1μH＝0.000001H），其相互换算关系是：1 亨（H）＝1000 毫亨（mH）＝1000000 微亨（1μH）。空气芯电感为了取得较大的电感值，往往要用较多的漆包线绕成，而为了减少电感本身的线路电阻对直流电流的影响，要采用线径较粗的漆包线。但在一些体积较少的产品中，采用很重很大的空气芯电感不太现实，不但增加成本，而且限制了产品的体积。为了提高电感值而保持较轻的重量，我们可以在空气芯电感中插入磁心、铁心，提高电感的自感能力，借此提高电感值。目前，在计算机中，绝大部分是磁心电感。 电感对直流电流没有阻抗作用，而对交流电流有阻抗作用。交流电流频率愈高，电感线圈对它的阻抗作用也越大；电感量越大...
