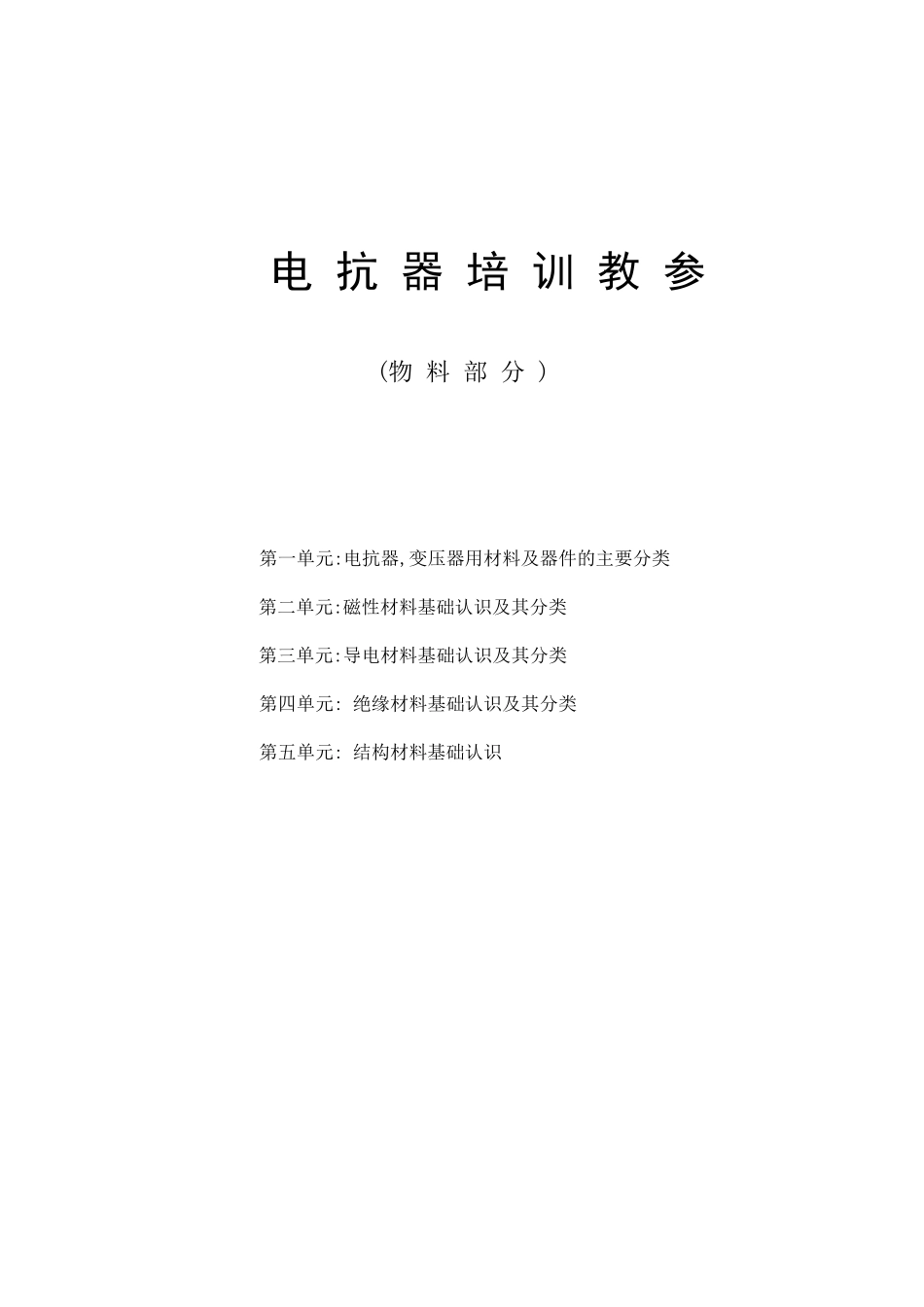

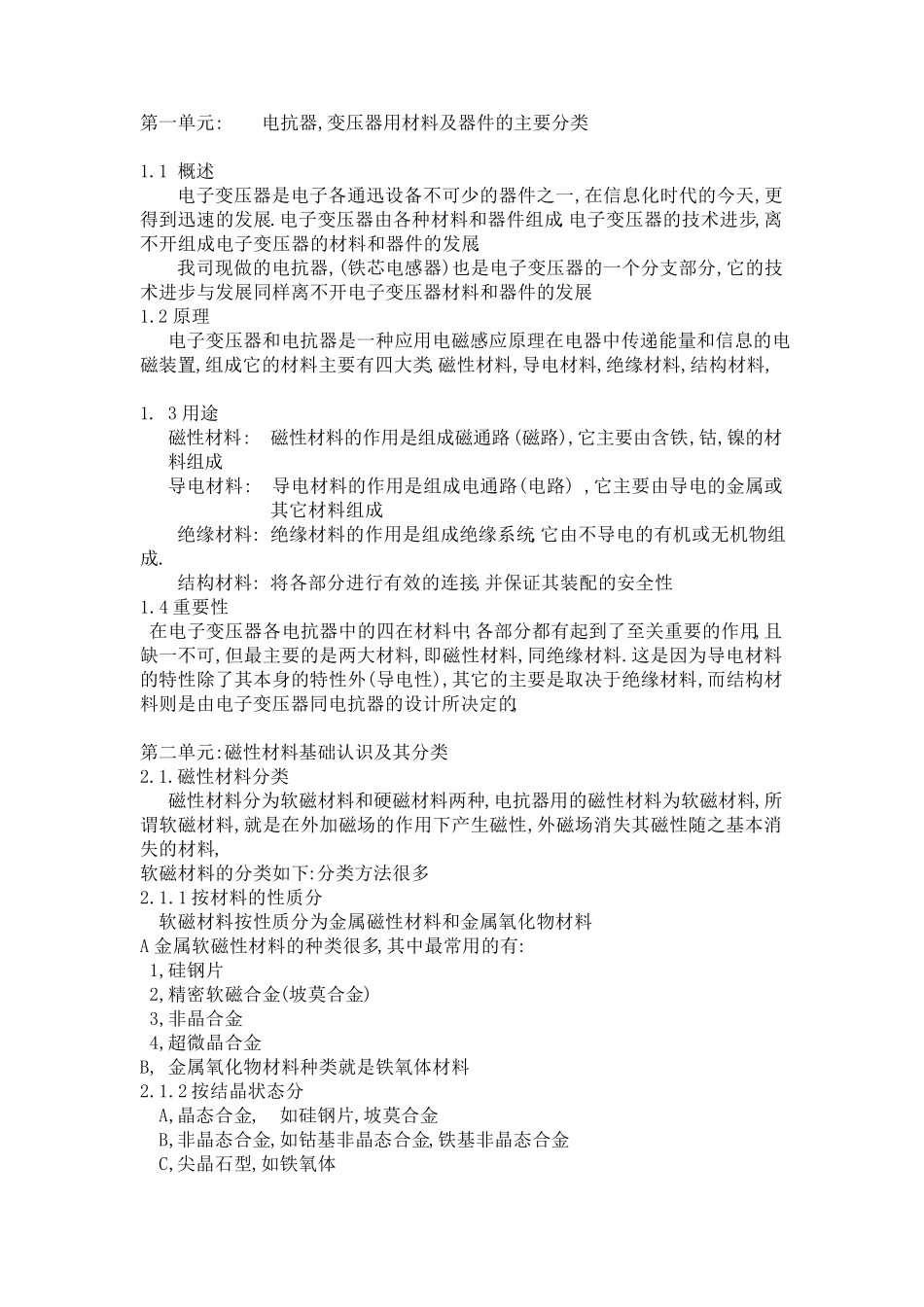

电 抗 器 培 训 教 参 (物 料 部 分 ) 第一单元:电抗器,变压器用材料及器件的主要分类 第二单元:磁性材料基础认识及其分类 第三单元:导电材料基础认识及其分类 第四单元: 绝缘材料基础认识及其分类 第五单元: 结构材料基础认识 第一单元: 电抗器,变压器用材料及器件的主要分类 1.1 概述 电子变压器是电子各通迅设备不可少的器件之一,在信息化时代的今天,更得到迅速的发展.电子变压器由各种材料和器件组成.电子变压器的技术进步,离不开组成电子变压器的材料和器件的发展. 我司现做的电抗器,(铁芯电感器)也是电子变压器的一个分支部分,它的技术进步与发展同样离不开电子变压器材料和器件的发展 1.2 原理 电子变压器和电抗器是一种应用电磁感应原理在电器中传递能量和信息的电磁装置,组成它的材料主要有四大类,磁性材料,导电材料,绝缘材料,结构材料, 1. 3 用途 磁性材料: 磁性材料的作用是组成磁通路(磁路),它主要由含铁,钴,镍的材料组成 导电材料: 导电材料的作用是组成电通路(电路) ,它主要由导电的金属或其它材料组成 绝缘材料: 绝缘材料的作用是组成绝缘系统,它由不导电的有机或无机物组成. 结构材料: 将各部分进行有效的连接,并保证其装配的安全性 1.4 重要性 在电子变压器各电抗器中的四在材料中,各部分都有起到了至关重要的作用,且缺一不可,但最主要的是两大材料,即磁性材料,同绝缘材料.这是因为导电材料的特性除了其本身的特性外(导电性),其它的主要是取决于绝缘材料,而结构材料则是由电子变压器同电抗器的设计所决定的, 第二单元:磁性材料基础认识及其分类 2.1.磁性材料分类 磁性材料分为软磁材料和硬磁材料两种,电抗器用的磁性材料为软磁材料,所谓软磁材料,就是在外加磁场的作用下产生磁性,外磁场消 失 其磁性随 之基本消失 的材料, 软磁材料的分类如 下:分类方 法 很 多 2.1.1 按 材料的性质 分 软磁材料按 性质 分为金属磁性材料和金属氧 化物材料 A 金属软磁性材料的种类很 多 ,其中最常 用的有: 1,硅 钢 片 2,精 密 软磁合 金(坡 莫 合 金) 3,非 晶 合 金 4,超 微 晶 合 金 B, 金属氧 化物材料种类就是铁氧 体 材料 2.1.2 按 结晶 状 态 分 A,晶 态 合 金, 如 硅 钢 片 ,坡 莫 合 金 B,非 晶 态 合 金,如 钴基非 晶 态 合 金,铁基非 晶 态 合 金 C,尖 晶 石 型 ,如 铁氧 体 2.1.3 按化学成份分...
