电控箱外购及外包技术协议

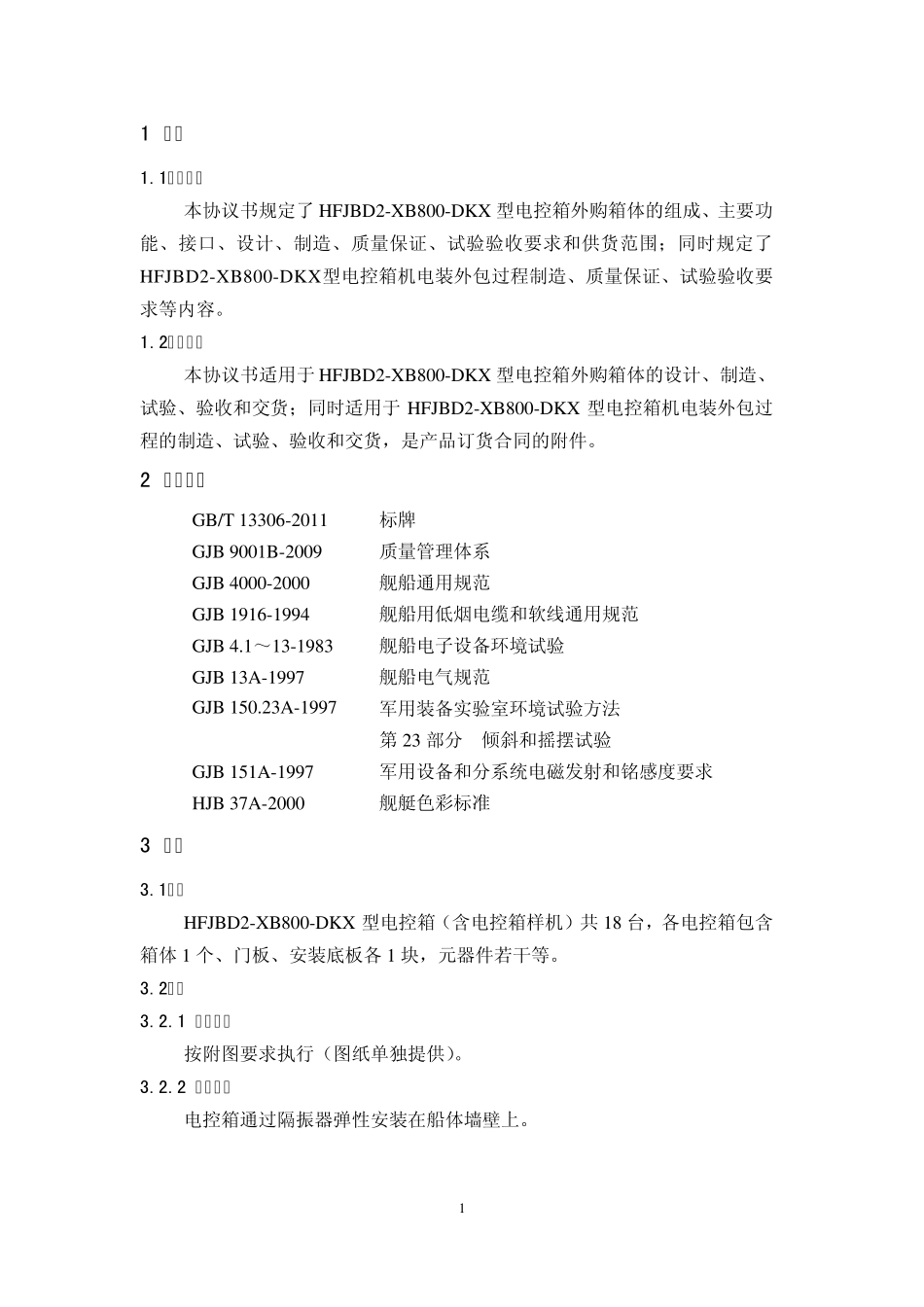

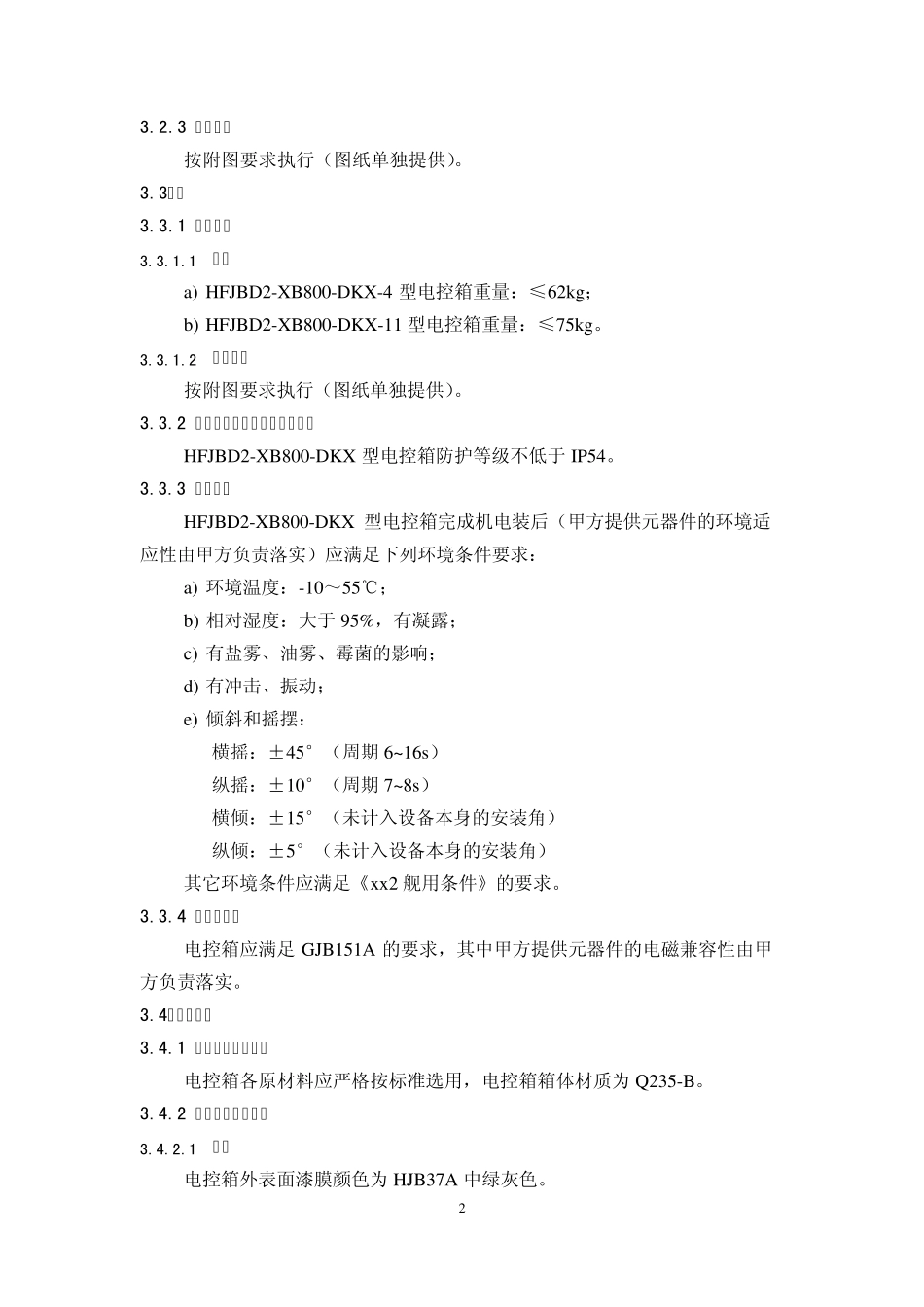

编号：JB-2014-01 HFJBD2-XB800-DKX 型电控箱 外购箱体及机电装外包 技术协议书 甲 方： 中船重工第七〇七所九江分部 乙 方： 泰州虹雨电工器材有限公司 日 期： 年 月 日1 1 范围 1.1主题内容 本协议书规定了HFJBD2-XB800-DKX 型电控箱外购箱体的组成、主要功能、接口、设计、制造、质量保证、试验验收要求和供货范围；同时规定了HFJBD2-XB800-DKX 型电控箱机电装外包过程制造、质量保证、试验验收要求等内容。 1.2适用范围 本协议书适用于 HFJBD2-XB800-DKX 型电控箱外购箱体的设计、制造、试验、验收和交货；同时适用于 HFJBD2-XB800-DKX 型电控箱机电装外包过程的制造、试验、验收和交货，是产品订货合同的附件。 2 引用文件 GB/T 13306-2011 标牌 GJB 9001B-2009 质量管理体系 GJB 4000-2000 舰船通用规范 GJB 1916-1994 舰船用低烟电缆和软线通用规范 GJB 4.1～13-1983 舰船电子设备环境试验 GJB 13A-1997 舰船电气规范 GJB 150.23A-1997 军用装备实验室环境试验方法 第 23 部分 倾斜和摇摆试验 GJB 151A-1997 军用设备和分系统电磁发射和铭感度要求 HJB 37A-2000 舰艇色彩标准 3 要求 3.1组成 HFJBD2-XB800-DKX 型电控箱（含电控箱样机）共 18 台，各电控箱包含箱体1 个、门板、安装底板各 1 块，元器件若干等。 3.2接口 3.2.1 物理接口 按附图要求执行（图纸单独提供）。 3.2.2 安装接口 电控箱通过隔振器弹性安装在船体墙壁上。 2 3.2.3 电气接口 按附图要求执行（图纸单独提供）。 3.3特性 3.3.1 物理特性 3.3.1.1 重量 a) HFJBD2-XB800-DKX-4 型电控箱重量：≤62kg； b) HFJBD2-XB800-DKX-11 型电控箱重量：≤75kg。 3.3.1.2 外形尺寸 按附图要求执行（图纸单独提供）。 3.3.2 防腐、防磨损及其它防护要求 HFJBD2-XB800-DKX 型电控箱防护等级不低于IP54。 3.3.3 环境条件 HFJBD2-XB800-DKX 型电控箱完成机电装后（甲方提供元器件的环境适应性由甲方负责落实）应满足下列环境条件要求： a) 环境温度：-10～55℃； b) 相对湿度：大于95%，有凝露； c) 有盐雾、油雾、霉菌的影响； d) 有冲击、振动； e) 倾斜和摇摆： 横摇：±45°（周期 6~16s） 纵摇：±10°（周期 7~8s） 横倾：±15°（未计入设备本身的安装角） 纵倾：±5°（未计入设备本身的安装角） 其它环境条件应满足《xx2 舰用条件》的要求。 3.3....
