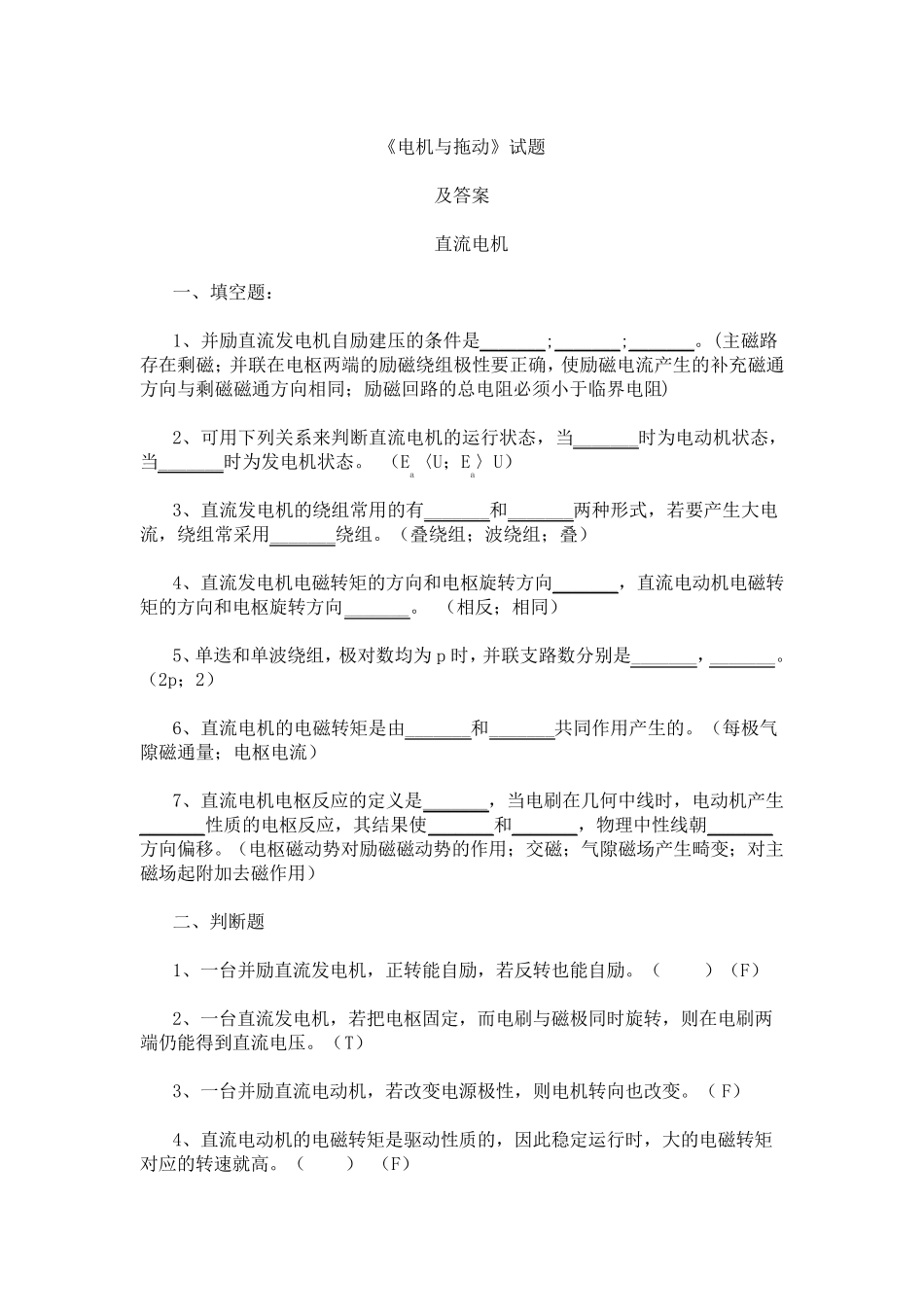

《电机与拖动》试题 及答案 直流电机 一、填空题： 1、并励直流发电机自励建压的条件是_______;_______;_______。(主磁路存在剩磁；并联在电枢两端的励磁绕组极性要正确，使励磁电流产生的补充磁通方向与剩磁磁通方向相同；励磁回路的总电阻必须小于临界电阻) 2、可用下列关系来判断直流电机的运行状态，当_______时为电动机状态，当_______时为发电机状态。 （Ea〈U；Ea〉U） 3、直流发电机的绕组常用的有_______和_______两种形式，若要产生大电流，绕组常采用_______绕组。（叠绕组；波绕组；叠） 4、直流发电机电磁转矩的方向和电枢旋转方向_______，直流电动机电磁转矩的方向和电枢旋转方向_______。 （相反；相同） 5、单迭和单波绕组，极对数均为 p 时，并联支路数分别是_______，_______。（2p；2） 6、直流电机的电磁转矩是由_______和_______共同作用产生的。（每极气隙磁通量；电枢电流） 7、直流电机电枢反应的定义是_______，当电刷在几何中线时，电动机产生_______性质的电枢反应，其结果使_______和_______，物理中性线朝_______方向偏移。（电枢磁动势对励磁磁动势的作用；交磁；气隙磁场产生畸变；对主磁场起附加去磁作用） 二、判断题 1、一台并励直流发电机，正转能自励，若反转也能自励。（ ）（F） 2、一台直流发电机，若把电枢固定，而电刷与磁极同时旋转，则在电刷两端仍能得到直流电压。（T） 3、一台并励直流电动机，若改变电源极性，则电机转向也改变。（ F） 4、直流电动机的电磁转矩是驱动性质的，因此稳 定运行时，大的电磁转矩对应的转速 就 高 。（ ） （F） 三 、 选 择 题 1、 直 流 发 电 机 主 磁 极 磁 通 产 生 感 应 电 动 势 存 在 于 （ ） 中 。 （ 1） （ 1） 电 枢 绕 组 ； （ 2） 励 磁 绕 组 ； （ 3） 电 枢 绕 组 和 励 磁 绕 组 2、 直 流 发 电 机 电 刷 在 几 何 中 线 上 ， 如 果 磁 路 不 饱 和 ， 这 时 电 械 反 应 是 （ ） （ 3） （ 1） 去 磁 ； （ 2） 助 磁 ； （ 3） 不 去 磁 也 不 助 磁 。 3、 如 果 并 励 直 流 发 电 机 的 转 速 上 升 20%， 则 空 载 时 发 电 机 的 端 电 压 U0升 高（ ） 。 （ 2） （ 1） 20%； （ 2） 大 于 20%； （ 3） 小 于 20%。 四 、 简 答 ...
