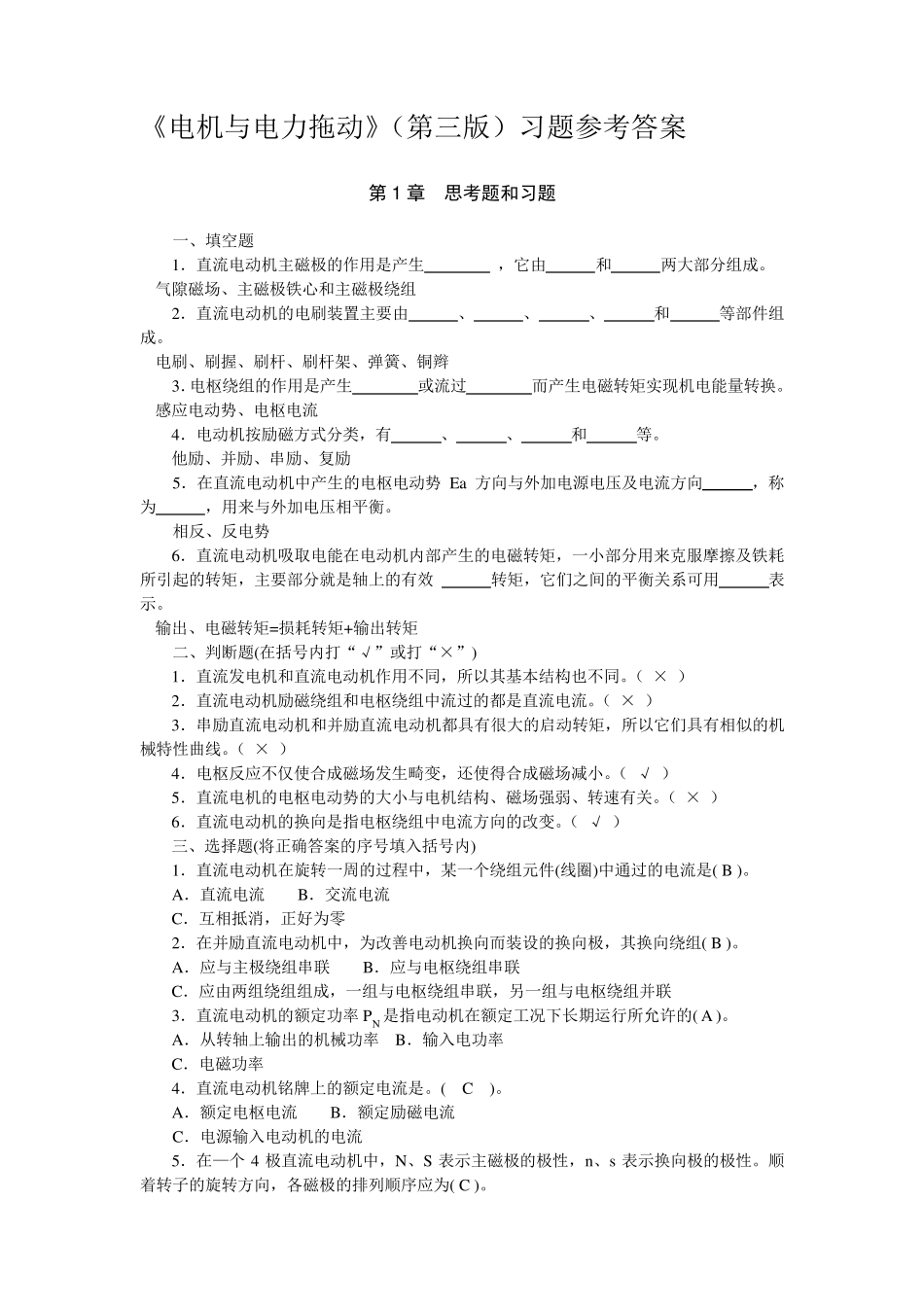

《电机与电力拖动》（第三版）习题参考答案 第1 章 思考题和习题 一、填空题 1．直流电动机主磁极的作用是产生 ，它由 和 两大部分组成。 气隙磁场、主磁极铁心和主磁极绕组 2．直流电动机的电刷装置主要由 、 、 、 和 等部件组成。 电刷、刷握、刷杆、刷杆架、弹簧、铜辫 3．电枢绕组的作用是产生 或流过 而产生电磁转矩实现机电能量转换。 感应电动势、电枢电流 4．电动机按励磁方式分类，有 、 、 和 等。 他励、并励、串励、复励 5．在直流电动机中产生的电枢电动势 Ea 方向与外加电源电压及电流方向 ，称为 ，用来与外加电压相平衡。 相反、反电势 6．直流电动机吸取电能在电动机内部产生的电磁转矩，一小部分用来克服摩擦及铁耗所引起的转矩，主要部分就是轴上的有效 转矩，它们之间的平衡关系可用 表示。 输出、电磁转矩=损耗转矩+输出转矩 二、判断题(在括号内打“√”或打“×”) 1．直流发电机和直流电动机作用不同，所以其基本结构也不同。（ × ） 2．直流电动机励磁绕组和电枢绕组中流过的都是直流电流。（ × ） 3．串励直流电动机和并励直流电动机都具有很大的启动转矩，所以它们具有相似的机械特性曲线。（ × ） 4．电枢反应不仅使合成磁场发生畸变，还使得合成磁场减小。（ √ ） 5．直流电机的电枢电动势的大小与电机结构、磁场强弱、转速有关。（ × ） 6．直流电动机的换向是指电枢绕组中电流方向的改变。（ √ ） 三、选择题(将正确答案的序号填入括号内) 1．直流电动机在旋转一周的过程中，某一个绕组元件(线圈)中通过的电流是( B )。 A．直流电流 B．交流电流 C．互相抵消，正好为零 2．在并励直流电动机中，为改善电动机换向而装设的换向极，其换向绕组( B )。 A．应与主极绕组串联 B．应与电枢绕组串联 C．应由两组绕组组成，一组与电枢绕组串联，另一组与电枢绕组并联 3．直流电动机的额定功率 PN 是指电动机在额定工况下长期运行所允许的( A )。 A．从转轴上输出的机械功率 B．输入电功率 C．电磁功率 4．直流电动机铭牌上的额定电流是。( C )。 A．额定电枢电流 B．额定励磁电流 C．电源输入电动机的电流 5．在—个 4 极直流电动机中，N、S 表示主磁极的极性，n、s 表示换向极的极性。顺着转子的旋转方向，各磁极的排列顺序应为( C )。 A．N—n—N—n—S—s 一 S—s B．N—s—N—s 一 S—n—S—n C．N—n—S—s ...
