电机电力拖动实训报告

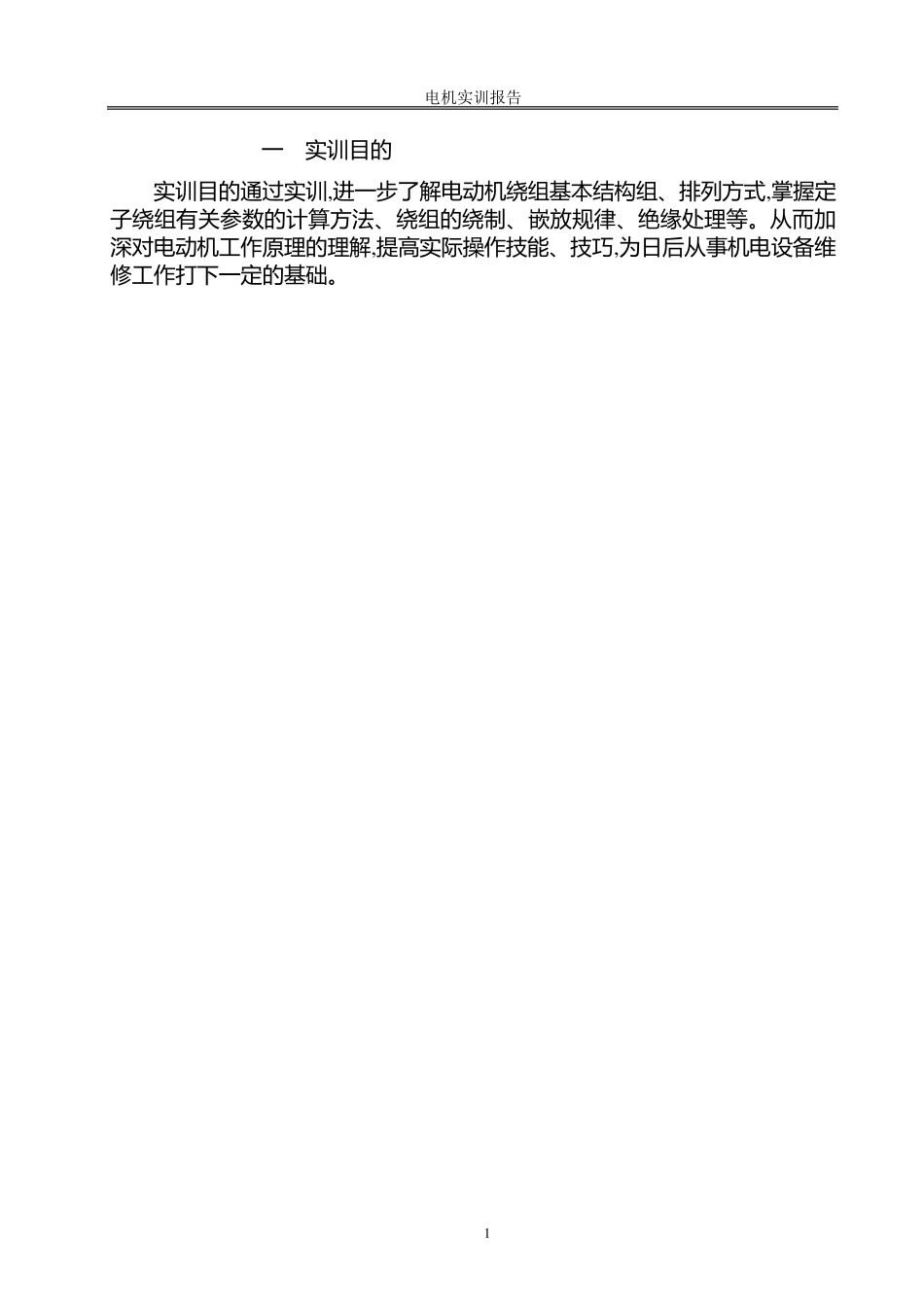

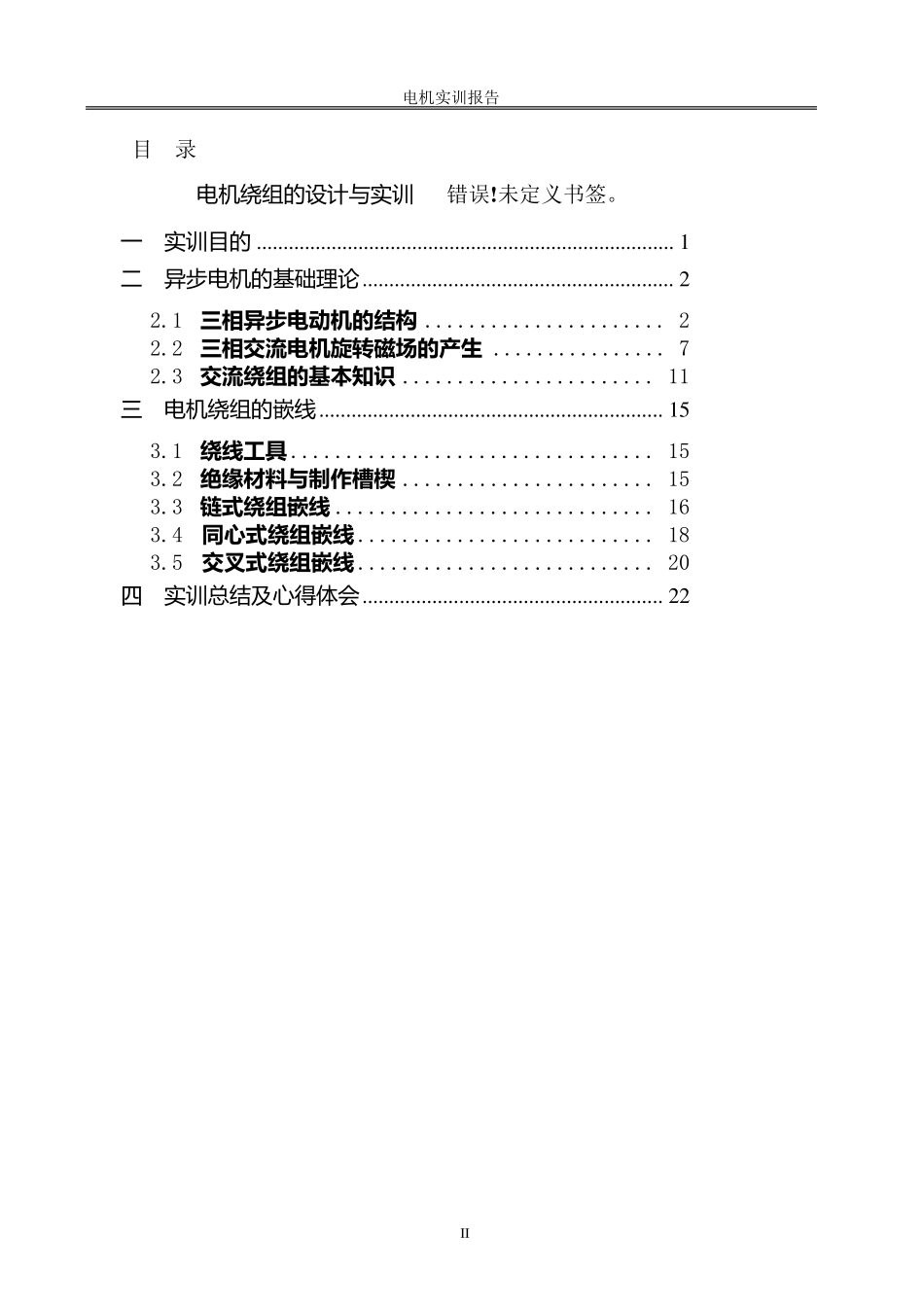

仅供参考 任何人不得以任何非法盈利 ………….电机实训报告 II 目 录 电 机 绕 组 的 设 计 与 实 训 错误!未定义书签。 一 实 训 目的 .............................................................................. 1 二 异步电 机 的 基础理论 .......................................................... 2 2.1 三相异步电动机的结构 ...................... 2 2.2 三相交流电机旋转磁场的产生 ................ 7 2.3 交流绕组的基本知识 ....................... 11 三 电 机 绕 组 的 嵌线 ................................................................ 15 3.1 绕线工具 ................................. 15 3.2 绝缘材料与制作槽楔 ....................... 15 3.3 链式绕组嵌线 ............................. 16 3.4 同心式绕组嵌线 ........................... 18 3.5 交叉式绕组嵌线 ........................... 20 四 实 训 总结及心得体会 ........................................................ 22 电机实训报告 1 一 实 训 目 的 实 训 目 的 通 过 实 训 ,进 一 步 了 解 电 动 机 绕 组 基 本 结 构 组 、排列方式,掌握定子绕 组 有关参数的 计算方法、绕 组 的 绕 制、嵌放规律、绝缘处理等。从而加深对电 动 机 工作原理的 理解 ,提高实 际操作技能、技巧,为日后从事机 电 设备维修工作打下一 定的 基 础。 电机实训报告 2 二 异 步 电 机 的 基 础 理 论 2.1 三 相 异 步 电 动 机 的 结 构 （ 一 ） 定 子 （ 静 止 部 分 ） 1、定 子 铁心 作用：电 机 磁路的 一 部 分 ，并在其上放置定 子 绕组。 构 造：定 子 铁心一 般由 0.35~0.5 毫米厚表面具有绝缘层的 硅钢片冲制、叠压而成在铁 心的 内圆冲有均匀分 布的 槽，用以嵌放定 子 绕组。 定 子 铁心槽型有以下几种： 半闭口型槽：电 动 机 的 效率和功率因数较高，但绕组嵌线和绝缘都较困难。一 般用于小 型低压电 机 中。 半开口型槽：可嵌放成型绕组，一 般用于大型、中型低压电 机 。所谓成型绕组即绕组可 事先经过绝缘处理 后再放入槽内。 开口型槽：用以嵌放成型绕组，绝缘方法方便，主要用在高压电 机 中。 2、定 子 绕...
