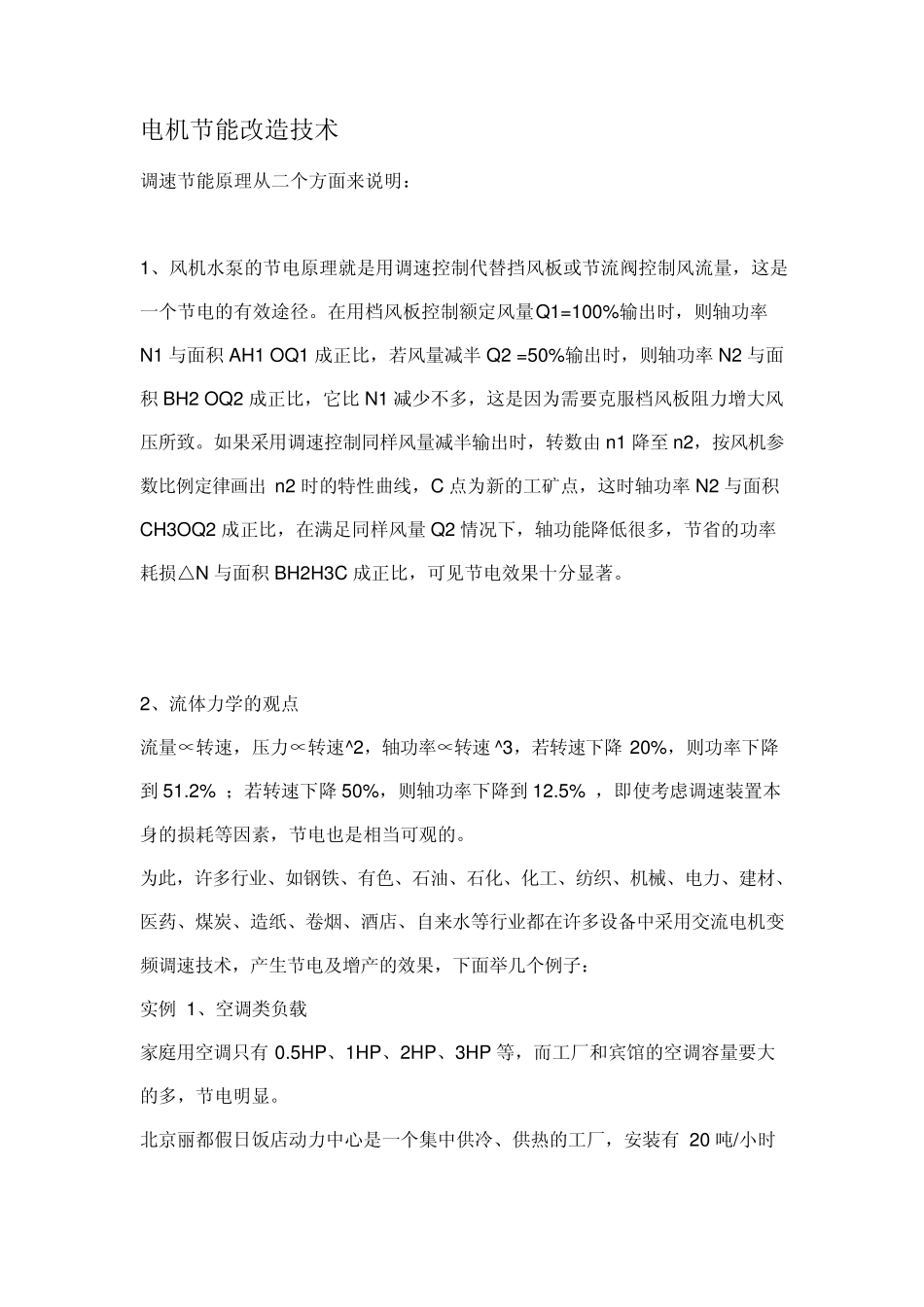

电机节能改造技术 调速节能原理从二个方面来说明： 1、风机水泵的节电原理就是用调速控制代替挡风板或节流阀控制风流量，这是一个节电的有效途径。在用档风板控制额定风量Q1=100%输出时，则轴功率N1 与面积AH1 OQ1 成正比，若风量减半Q2 =50%输出时，则轴功率N2 与面积BH2 OQ2 成正比，它比N1 减少不多，这是因为需要克服档风板阻力增大风压所致。如果采用调速控制同样风量减半输出时，转数由n1 降至n2，按风机参数比例定律画出n2 时的特性曲线，C 点为新的工矿点，这时轴功率N2 与面积CH3OQ2 成正比，在满足同样风量Q2 情况下，轴功能降低很多，节省的功率耗损△N 与面积BH2H3C 成正比，可见节电效果十分显著。 2、流体力学的观点 流量∝转速，压力∝转速^2，轴功率∝转速^3，若转速下降20%，则功率下降到 51.2% ；若转速下降50%，则轴功率下降到 12.5% ，即使考虑调速装置本身的损耗等因素，节电也是相当可观的。 为此，许多行业、如钢铁、有色、石油、石化、化工、纺织、机械、电力、建材、医药、煤炭、造纸、卷烟、酒店、自来水等行业都在许多设备中采用交流电机变频调速技术，产生节电及增产的效果，下面举几个例子： 实例 1、空调类负载 家庭用空调只有0.5HP、1HP、2HP、3HP 等，而工厂和宾馆的空调容量要大的多，节电明显。 北京丽都假日饭店动力中心是一个集中供冷、供热的工厂，安装有 20 吨/小时蒸汽锅炉3 台，300 万大卡溴化锂制冷机4 台，负责动力厂周围的丽都假日饭店、燕翔饭店、新万寿宾馆、国际学校、日本学校、德国学校及丽都饭店宿舍、托儿所、公园等涉外饭店、宾馆、公寓、学校的供热、供冷，供热面积 30 万平方米、供冷面积 20 万平方米。91 年，对水泵制冷机、引风机采用变频控制，节电明显，一般在 30～60%，年节电 17.5 万KW ，优于其他调速方式。广州市鸣泉居度假村在冷热水、喷泉等设施上采用了变频调速控制，节电效果非常好。我们深圳市的东华假日酒店的空调也采用了变频调速，节电显著、房间温度适度。 实例 2、泵类负载 泵类负载，量大面广，包括水泵、油泵、化工泵、泥浆泵、沙泵等，有低压中小容量，也有高压大容量。 茂名石化公司炼油厂从 1990 年开始先后在蒸馏、裂解、加氢、糠醛、酮笨等 20多条生产线上使用 161 台变频调速装置。变频器总功率达 8091KW 。1990 年 10月至 1992 年 2 月对其中 30 台泵进行测试，在同等工艺下，采用调节阀控制耗...
