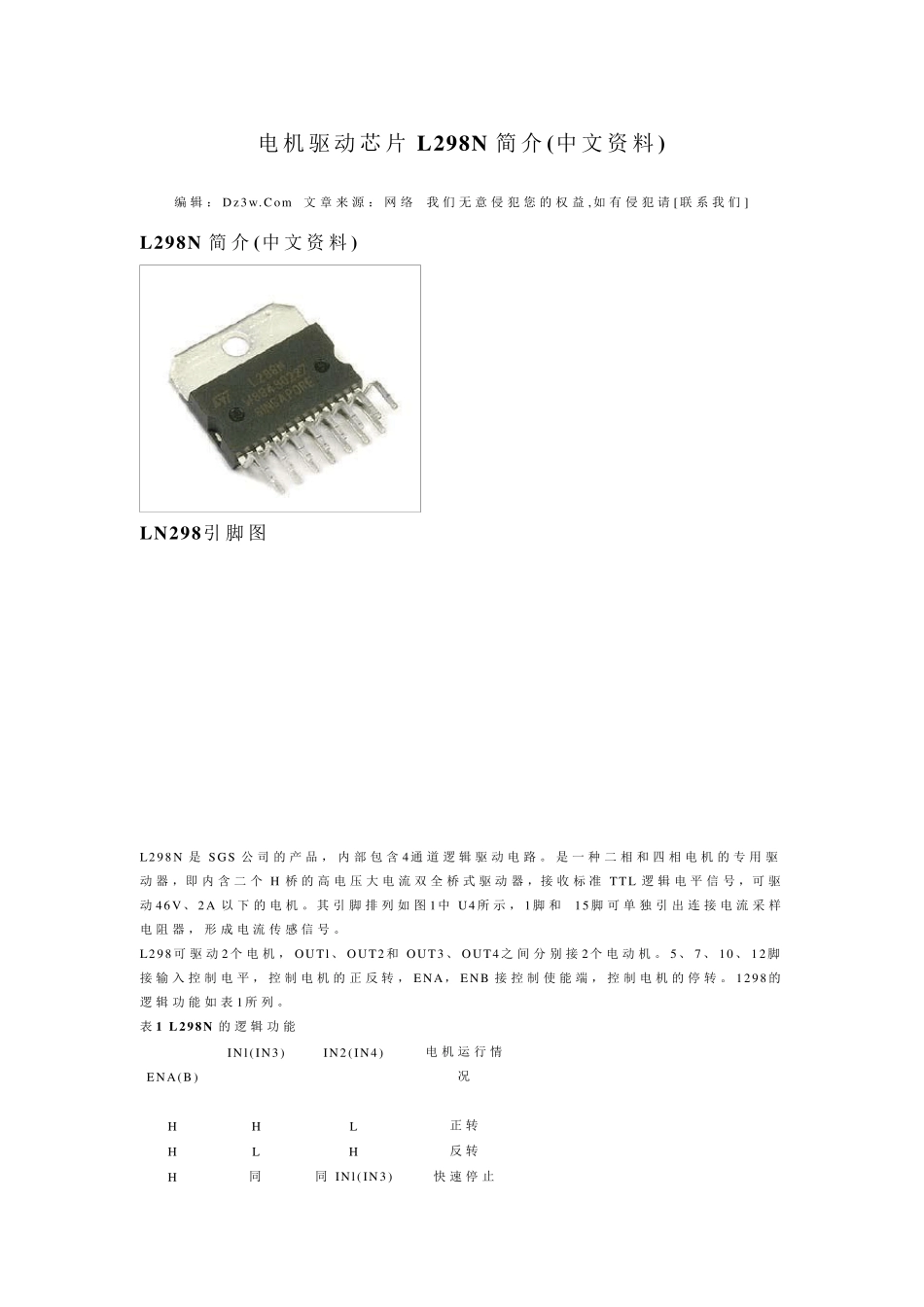

电机驱动芯片L298N 简介(中文资料) 编辑：Dz3 w. C om 文章来源：网络 我们无意侵犯您的权益,如有侵犯请[ 联系我们] L298N 简介(中文资料) LN 298引脚图 L2 9 8 N 是SGS 公司的产品，内部包含4通道逻辑驱动电路。是一种二相和四相电机的专用驱动器，即内含二个H 桥的高电压大电流双全桥式驱动器，接收标准TTL 逻辑电平信号，可驱动46 V、 2 A 以 下 的电机。其 引脚排 列 如图1中U4 所 示 ，1 脚和 15 脚可单 独 引出 连 接电流采 样电阻 器，形 成 电流传 感 信号。 L2 9 8 可驱动2 个电机，OUTl、 OUT2 和OUT3 、 OUT4 之 间 分 别 接2个电动机。5、 7 、 10 、 1 2脚接输 入 控 制 电平，控 制 电机的正 反 转 ，ENA，ENB 接控 制 使 能 端 ，控 制 电机的停 转 。129 8的逻辑功 能 如表 1 所 列 。 表 1 L 298 N 的逻辑功 能 ENA(B ) IN l( IN3 ) IN2 ( IN4 ) 电机运 行 情况 H H L 正 转 H L H 反 转 H 同同 INl( IN3 ) 快 速 停 止 IN2 ( IN4 ) L X X 停止 In t el8 2 5 3输出二组PWM 波，每一组PWM 波用来控制一个电机的速 度．另外二个I／O 口可以控制电机的正反转．控制方法与控制电路都比较简单。即P10 、P11 控制第 一个电机的方向 ，输入 的：PWM l 控制第 一个电机的速 度；P12、P13 控制第 二个电机的方向 ，输入 的PWM2控制第 二个电机的速度。 由 于 电机在 正常 工 作 时 对 电源 的干 扰 很 大 ，只 用一组电源 时 会 影 响 单片 机的正常 工 作 。所 以选 用 双 电源 供 电。一组5V 电源 给 单片 机和 控制电路供 电，另外一组5 V、 9 V 电源 给 L2 98 N的+ VSS、+ VS 供 电。在 控制部 分 和 电机驱 动 部 分 之 间 用光 耦 隔 开 ，以免 影 响 控制部 分 电源 的品 质 。 步 进 电机驱 动 芯 片 L298中 文 资 料 编 辑 ： Dz3 w. C om 文 章 来源 ： 网 络 我 们 无 意 侵 犯 您 的权 益 ,如 有 侵 犯 请 [ 联 系 我 们 ] 双 全 桥 步 进 电机专 用驱 动 芯 片 ( D u a l F ul l - B r i d g e D r i ve r ) L 2 9 8 中 文 资 料 L 2 9 8 N 为 S G S - T H O M S O N M...
