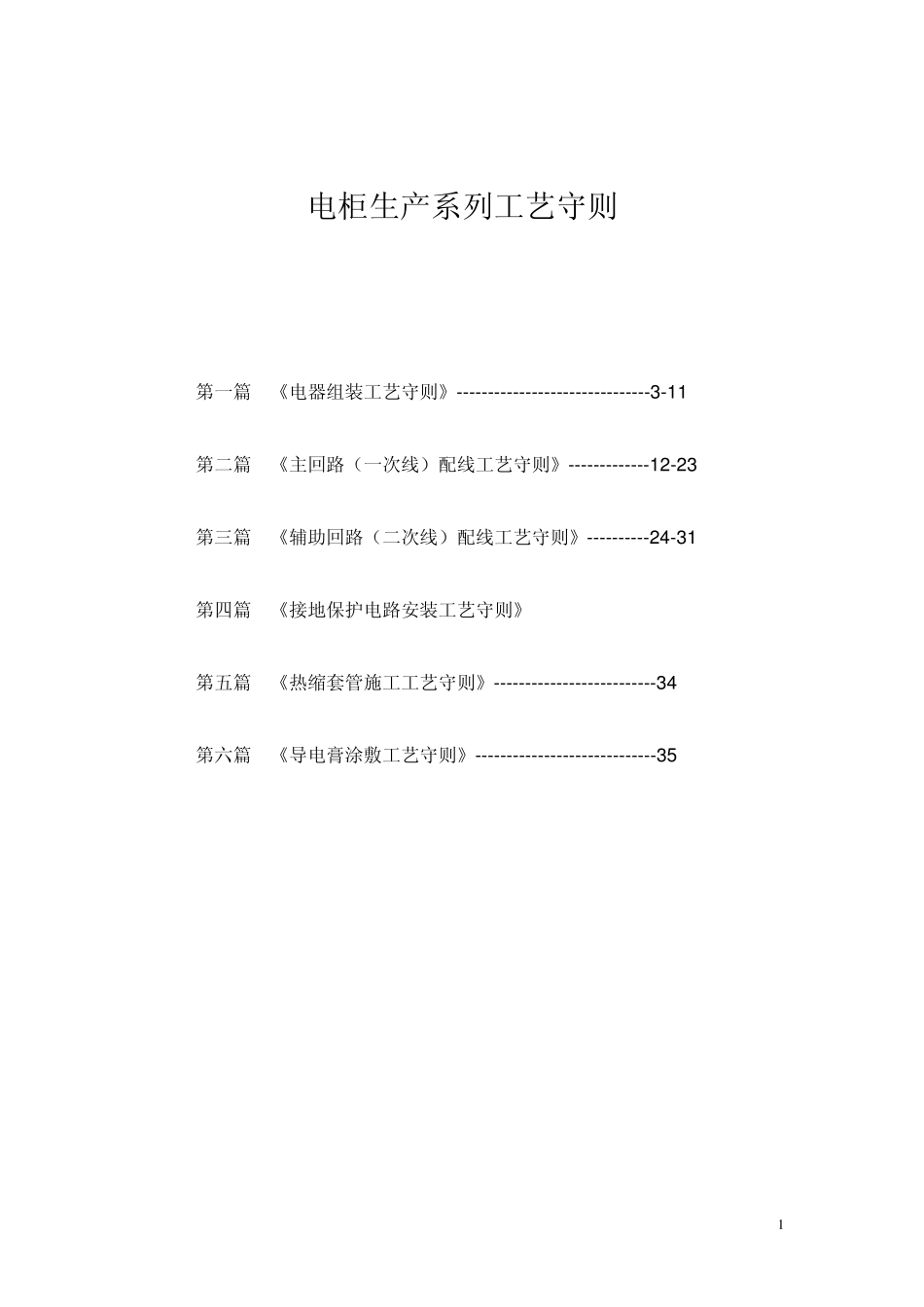

电柜生产系列工艺守则

1 电柜生产系列工艺守则 第一篇 《电器组装工艺守则》-------------------------------3 -1 1 第二篇 《主回路（一次线）配线工艺守则》-------------1 2 -2 3 第三篇 《辅助回路（二次线）配线工艺守则》----------2 4 -3 1 第四篇 《接地保护电路安装工艺守则》-------------32-33 第五篇 《热缩套管施工工艺守则》--------------------------3 4 第六篇 《导电膏涂敷工艺守则》-----------------------------3 5 2 第一篇 电器组装工艺守则 1 适用范围 本工艺适用于户内外正常使用条件下固定式或抽出式低压成套开关设备和控制设备，内部安装额定电压交流至 1000V、直流至 1500V的低压电器元件，包括刀开关、断路器、熔断器、接触器、继电器、按钮、信号灯、接线端子、测量仪表及各种起动控制、保护电器元件等。 2 引用标准 GB/7251.1-2005 《低压成套开关设备和控制设备 第一部分：型式试验和部分型式试验成套设备》 GB/7251.8-2005 《低压成套开关设备和控制设备智能型成套设备通用技术要求》 GB/T15576-1995 《低压无功功率静态补偿装置总技术条件》 JB/T5877-2002 《低压固定封闭式成套开关设备》 JB/T10328-2002 《低压固定面板式成套开关设备》 JB/T9661-1999 《低压抽出式成套开关设备》 GB/2682-81 《电工成套装置中的指示灯和按钮的颜色》 GB/50303-2002 《建筑电气工程施工质量验收规范》 3 使用基本工具 大号改锥（十字、一字）、中号改锥（十字、一字）、小号改锥（十字、一字）、电动改锥、直流钻、手电钻、拉铆枪、尖嘴钳、偏口钳、裁纸刀、盒尺、直角尺、6-7开口扳手、8-10开口扳手、12-14开口扳手、14-17开口扳手、17-19开口扳、22-24开口扳、10-100N.m力矩扳手、套筒扳手、内六角扳手、电吹风机、导轨切断器、台式钻床等。 4总则 4．1元件的额定电压、额定电流、使用寿命、接通和分断能力、短路强度等参数，应符合成套装置额定参数的要求。 4．2选择进线开关、馈电开关、电动机保护开关时，要注意它们之间的保护特性的协调，元器件规格及整定值应符合技术设计要求。 4．3外购元件应具有合格证明资料，强制认证的元器件应具有认证标志（如“CCC”认证标志）。 4．4所有元件安装应符合说明书规定的安装条件（包括使用条件、需要的灭弧距离、电气间隙、爬电距离、紧固力矩等）。安装时，所需安全距离和操作维护空间已预先留出。对于手动开关的安装，必须保证开关的电弧...
