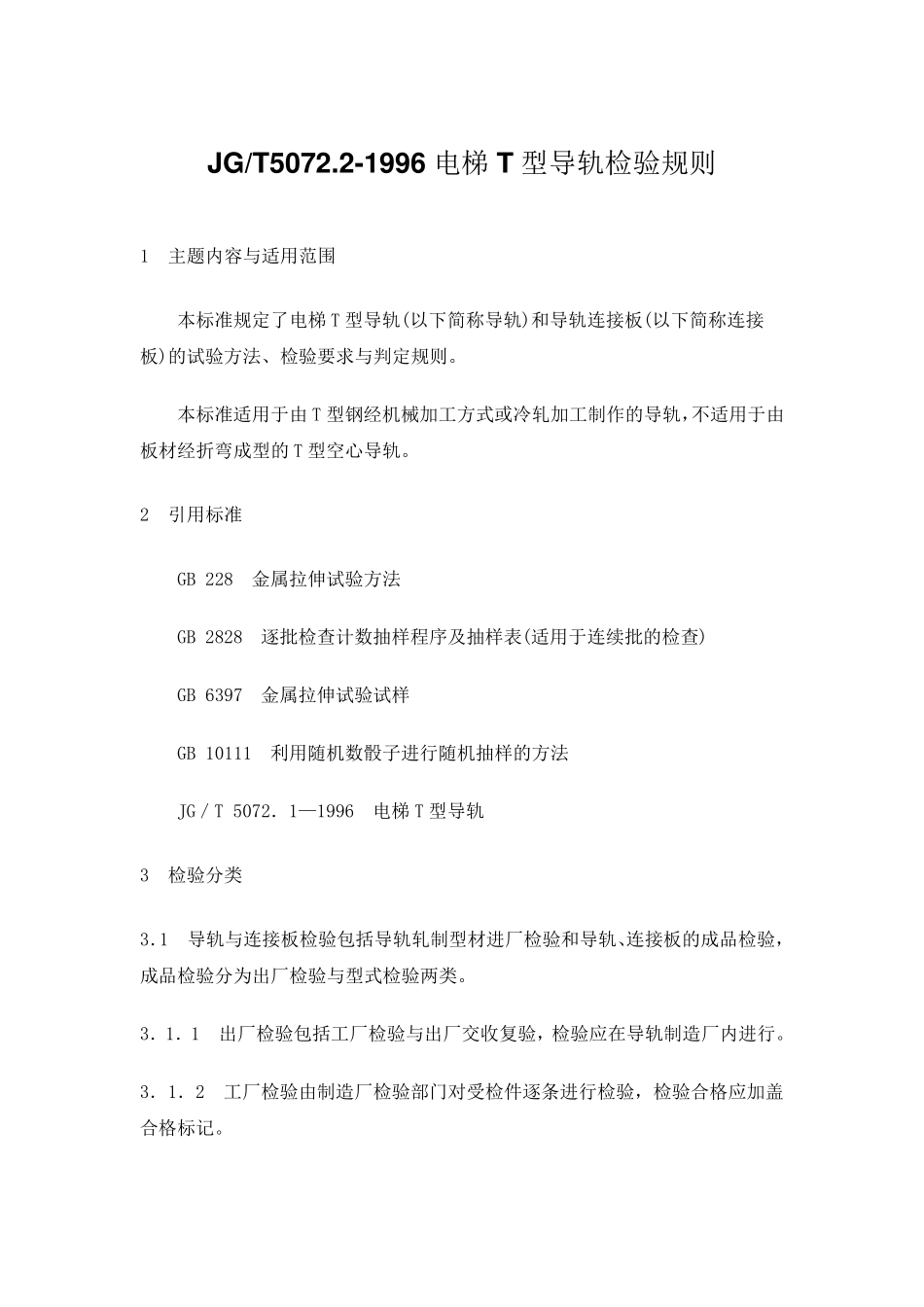

JG/T5072.2-1996 电梯T 型导轨检验规则 1 主题内容与适用范围 本标准规定了电梯T 型导轨(以下简称导轨)和导轨连接板(以下简称连接板)的试验方法、检验要求与判定规则。 本标准适用于由T 型钢经机械加工方式或冷轧加工制作的导轨，不适用于由板材经折弯成型的T 型空心导轨。 2 引用标准 GB 228 金属拉伸试验方法 GB 2828 逐批检查计数抽样程序及抽样表(适用于连续批的检查) GB 6397 金属拉伸试验试样 GB 10111 利用随机数骰子进行随机抽样的方法 JG／T 5072．1—1996 电梯T 型导轨 3 检验分类 3．1 导轨与连接板检验包括导轨轧制型材进厂检验和导轨、连接板的成品检验，成品检验分为出厂检验与型式检验两类。 3．1．1 出厂检验包括工厂检验与出厂交收复验，检验应在导轨制造厂内进行。 3．1．2 工厂检验由制造厂检验部门对受检件逐条进行检验，检验合格应加盖合格标记。 3．1．3 型式检验应由国家认可的质量监督检验机构负责进行，并需按正常包装送样至国家认可的质量监督检验机构进行抽样检验。 3．2 凡属下列情况之一时应进行型式检验： a． 新产品或老产品转厂生产的定型鉴定； b． 正式生产后，当结构、材料、工艺有较大改变，影响产品性能时； c． 产品停产两年以上恢复生产时； d． 国家质量监督机构提出进行型式检验要求时。 4 试验方法 4．1 试验前要求 4．1．1 导轨与连接板必须有质量保证书或取样试验报告，其中导轨材料的力学性能应有抗拉强度和伸长率，化学成分应有碳、磷、硫含量，及加工后导向面表面硬度，连接板需有材料抗拉强度。 4．1．2 导轨取样位置，T82 以下导轨按图 1 所示位置取样，T89 以上导轨按图2 所示位置取样。 4．1．3 导轨与连接板材质试验试样应符合 GB 6397 的要求。 4．1．4 导轨与连接板材质试验试样应符合 GB 228 的要求。 4．2 表面粗糙度检测 4．2．1 导轨导向面、顶面、底部加工面与连接板加工面的表面粗糙度应采用测量精度不大于土 20％的粗糙度检查仪进行检测，工厂检验时可抽取不少于每批量的 5％进行检验，其余用粗糙度样块进行对比检测。导轨两端面、榫与榫槽各面粗糙度，及其他加工面的表面粗糙度可用粗糙度样块进行对比检测。 4．2．2 导轨导向面的表面粗糙度沿导轨纵向与横向分别检测，导轨顶面沿导轨纵向检测。导向面与顶面检测点选取为分别在距导轨两端 200mm 范围内与中间位置任意抽检一处，取最大值。其余加...
