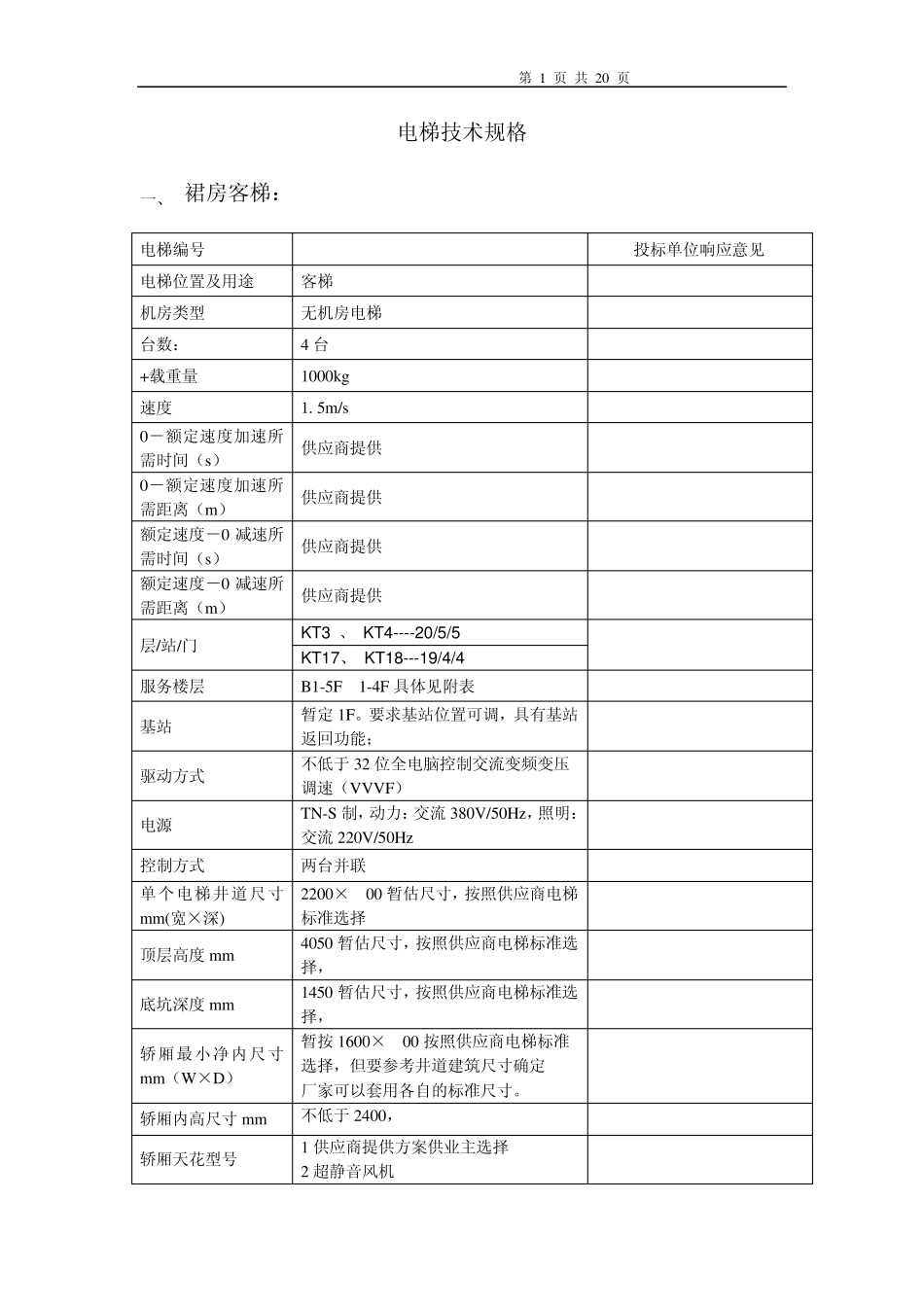

电梯技术规格_第1页
1/20

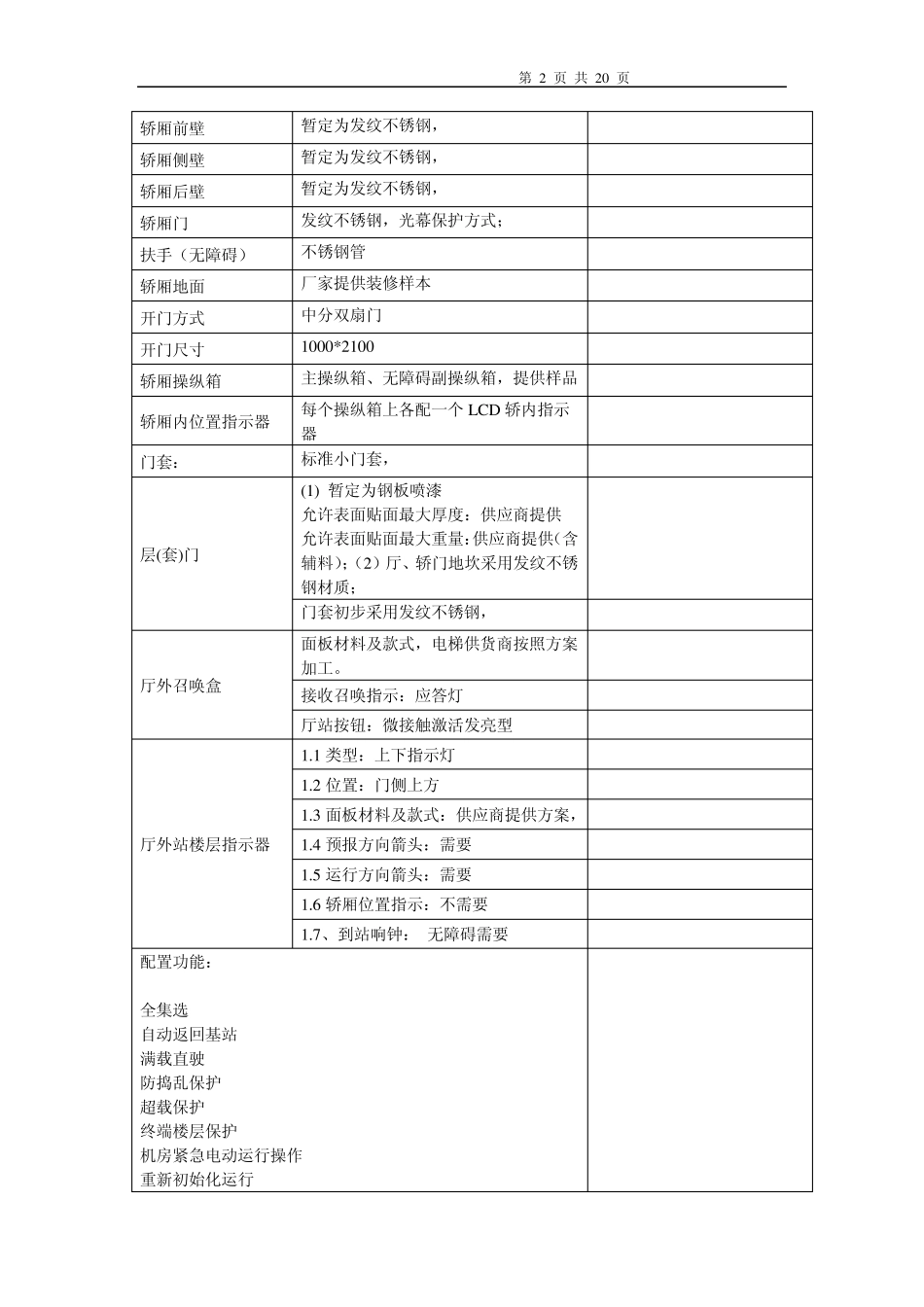

电梯技术规格_第2页
2/20

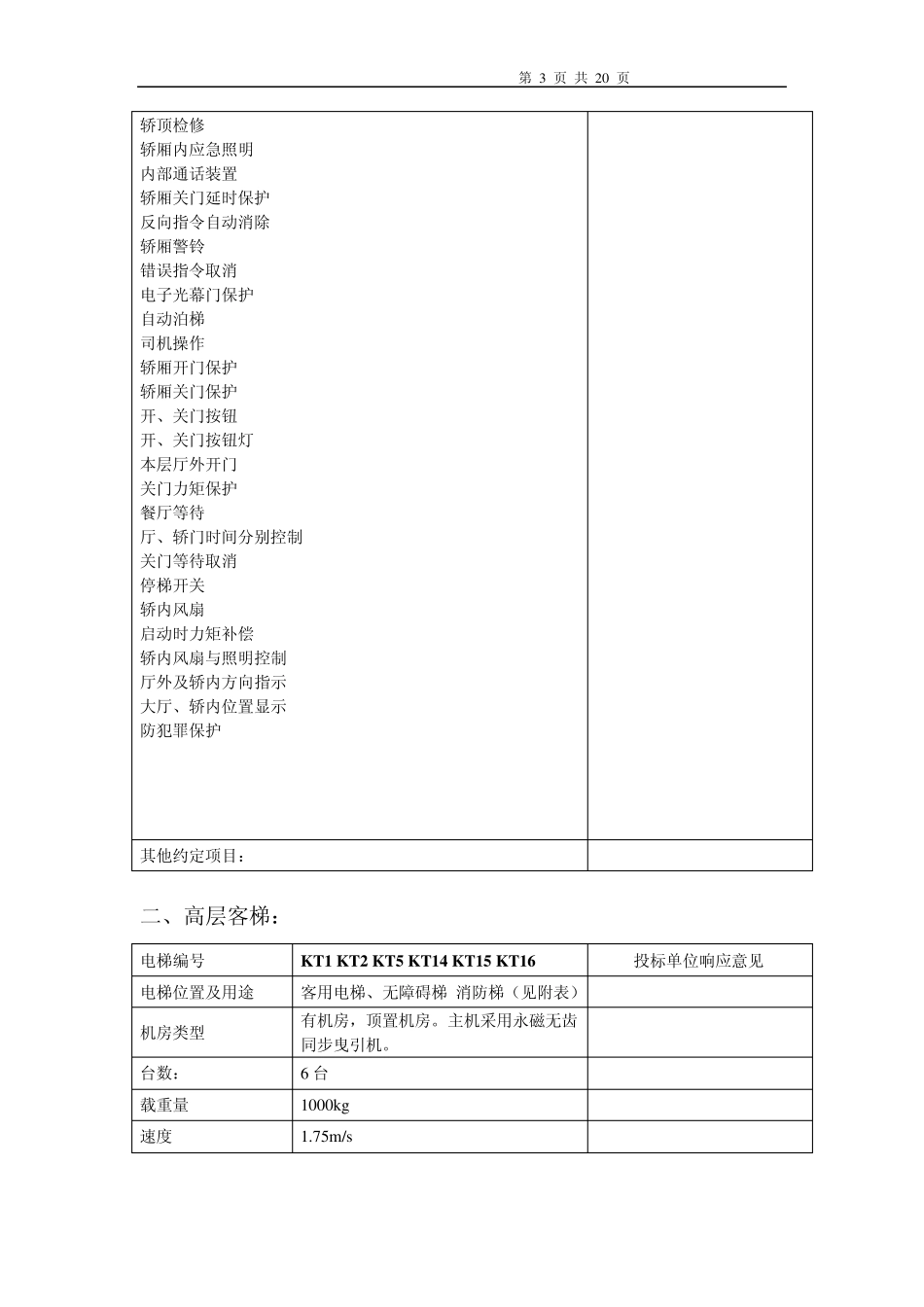

电梯技术规格_第3页
3/20
第 1 页 共 20 页 电梯技术规格 一、 裙房客梯: 电梯编号 KT3 KT4 KT17 KT18 投标单位响应意见 电梯位置及用途 客梯 机房类型 无机房电梯 台数: 4 台 +载重量 1000kg 速度 1. 5m/s 0-额定速度加速所需时间(s) 供应商提供 0-额定速度加速所需距离(m) 供应商提供 额定速度-0 减速所需时间(s) 供应商提供 额定速度-0 减速所需距离(m) 供应商提供 层/站/门 KT3 、 KT4----20/5/5 KT17、 KT18---19/4/4 服务楼层 B1-5F 1-4F 具体见附表 基站 暂定1F。要求基站位置可调,具有基站返回功能; 驱动方式 不低于32 位全电脑控制交流变频变压调速(VVVF) 电源 TN-S 制,动力:交流380V/50Hz,照明:交流220V/50Hz 控制方式 两台并联 单个电梯井道尺寸mm(宽×深) 2200×1800 暂估尺寸,按照供应商电梯标准选择 顶层高度mm 4050 暂估尺寸,按照供应商电梯标准选择, 底坑深度mm 1450 暂估尺寸,按照供应商电梯标准选择, 轿厢最小净内尺寸mm(W×D) 暂按 1600×1400 按照供应商电梯标准选择,但要参考井道建筑尺寸确定 厂家可以套用各自的标准尺寸。 轿厢内高尺寸mm 不低于2400, 轿厢天花型号 1 供应商提供方案供业主选择 2 超静音风机 第 2 页 共 20 页 轿厢前壁 暂定为发纹不锈钢, 轿厢侧壁 暂定为发纹不锈钢, 轿厢后壁 暂定为发纹不锈钢, 轿厢门 发纹不锈钢,光幕保护方式; 扶手(无障碍) 不锈钢管 轿厢地面 厂家提供装修样本 开门方式 中分双扇门 开门尺寸 1000*2100 轿厢操纵箱 主操纵箱、无障碍副操纵箱,提供样品 轿厢内位置指示器 每个操纵箱上各配一个 LCD 轿内指示器 门套: 标准小门套, 层(套)门 (1) 暂定为钢板喷漆 允许表面贴面最大厚度:供应商提供 允许表面贴面最大重量:供应商提供(含辅料);(2)厅、轿门地坎采用发纹不锈钢材质; 门套初步采用发纹不锈钢, 厅外召唤盒 面板材料及款式,电梯供货商按照方案加工。 接收召唤指示:应答灯 厅站按钮:微接触激活发亮型 厅外站楼层指示器 1.1 类型:上下指示灯 1.2 位置:门侧上方 1.3 面板材料及款式:供应商提供方案, 1.4 预报方向箭头:需要 1.5 运行方向箭头:需要 1.6 轿厢位置指示:不需要 1.7、到站响钟: 无障碍需要 配置功能: 全集选 自动返回基站 满载直驶 防捣乱保护 超载保护 终端楼层保护 机房紧急电动运...
