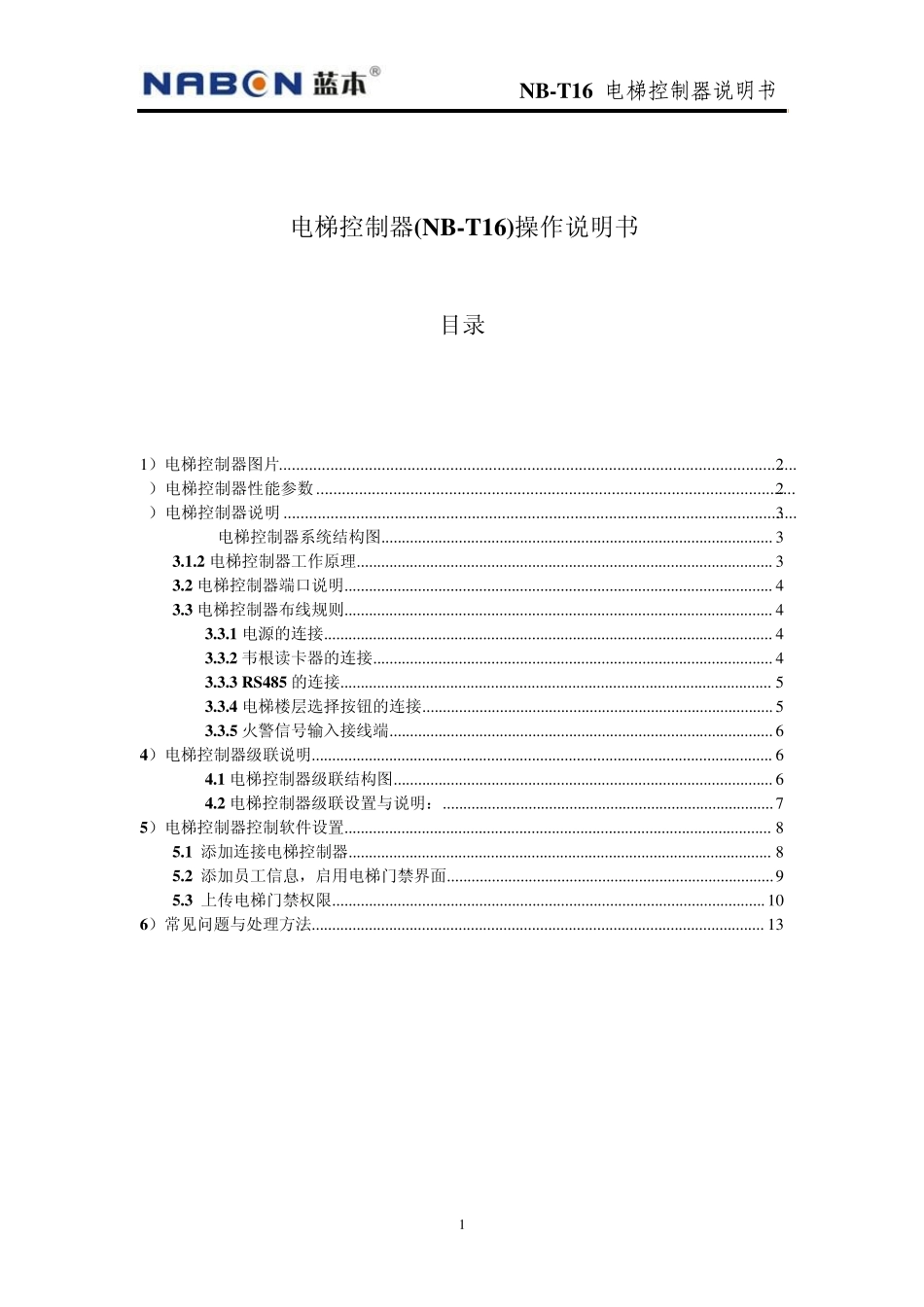

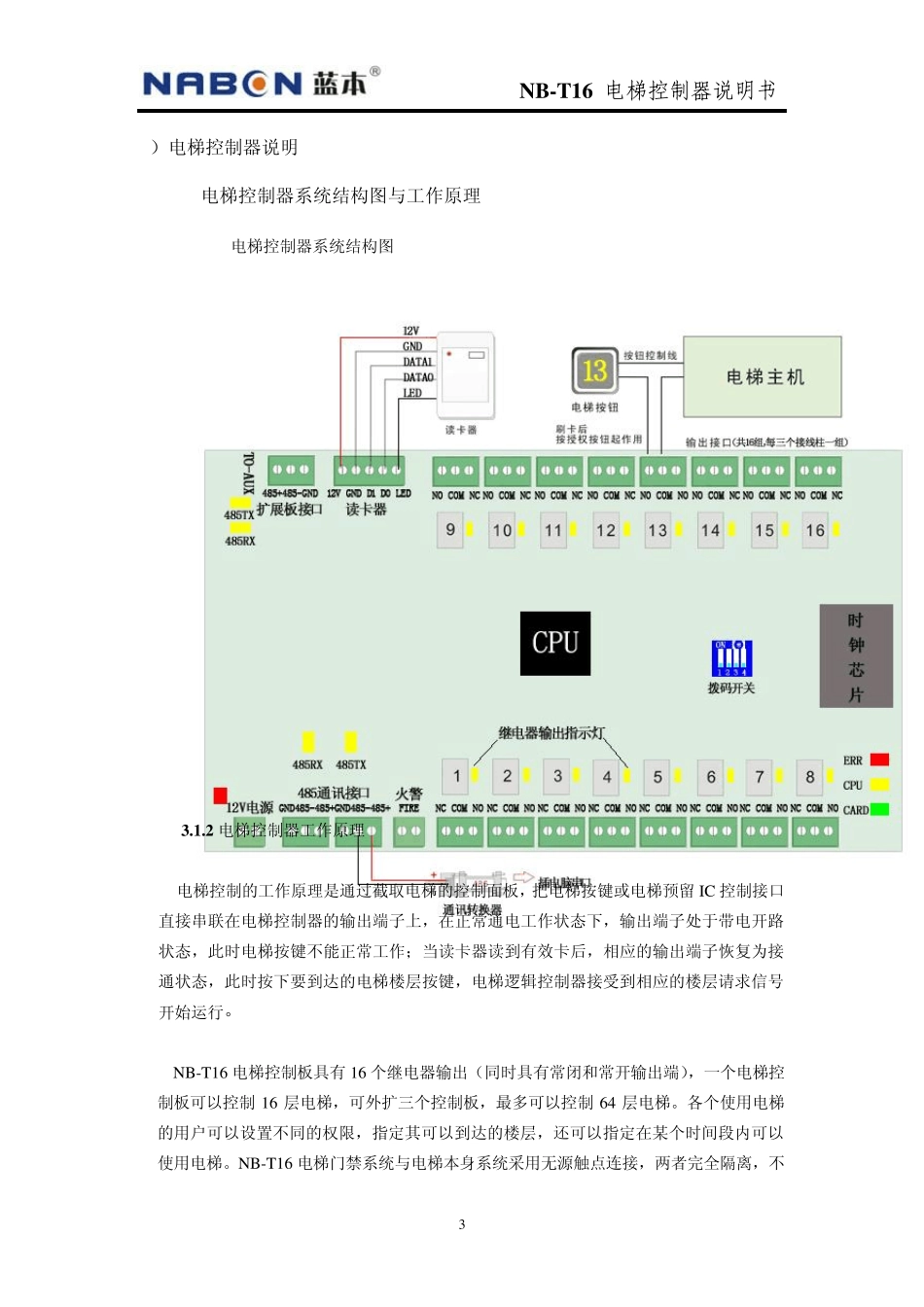

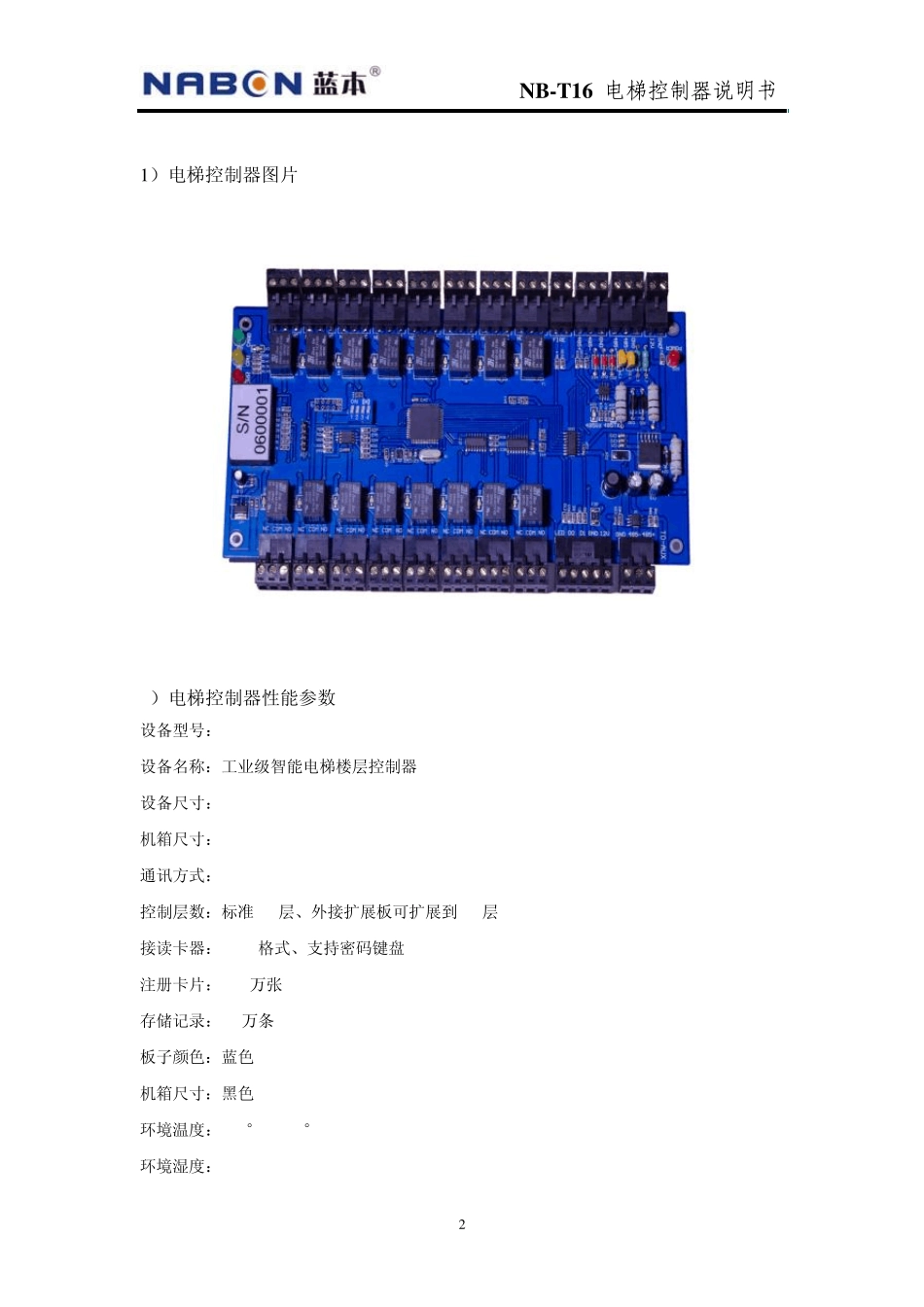

NB-T16 电梯控制器说明书 1 电梯控制器(NB-T16)操作说明书 目录 1 ）电梯控制器图片......................................................................................................................... 2 2）电梯控制器性能参数 ................................................................................................................ 2 3）电梯控制器说明 ........................................................................................................................ 3 3.1.1电梯控制器系统结构图................................................................................................ 3 3.1.2 电梯控制器工作原理 ...................................................................................................... 3 3.2 电梯控制器端口说明 ......................................................................................................... 4 3.3 电梯控制器布线规则 ......................................................................................................... 4 3.3.1 电源的连接 .............................................................................................................. 4 3.3.2 韦根读卡器的连接 .................................................................................................. 4 3.3.3 RS485 的连接.......................................................................................................... 5 3.3.4 电梯楼层选择按钮的连接 ...................................................................................... 5 3.3.5 火警信号输入接线端 .............................................................................................. 6 4）电梯控制器级联说明................................................................................................................. 6 4.1 电梯控制器级联结构图 ............................................................................................. 6 4.2 电梯控制器级联设置与说明： ......................................
