电梯评估报告

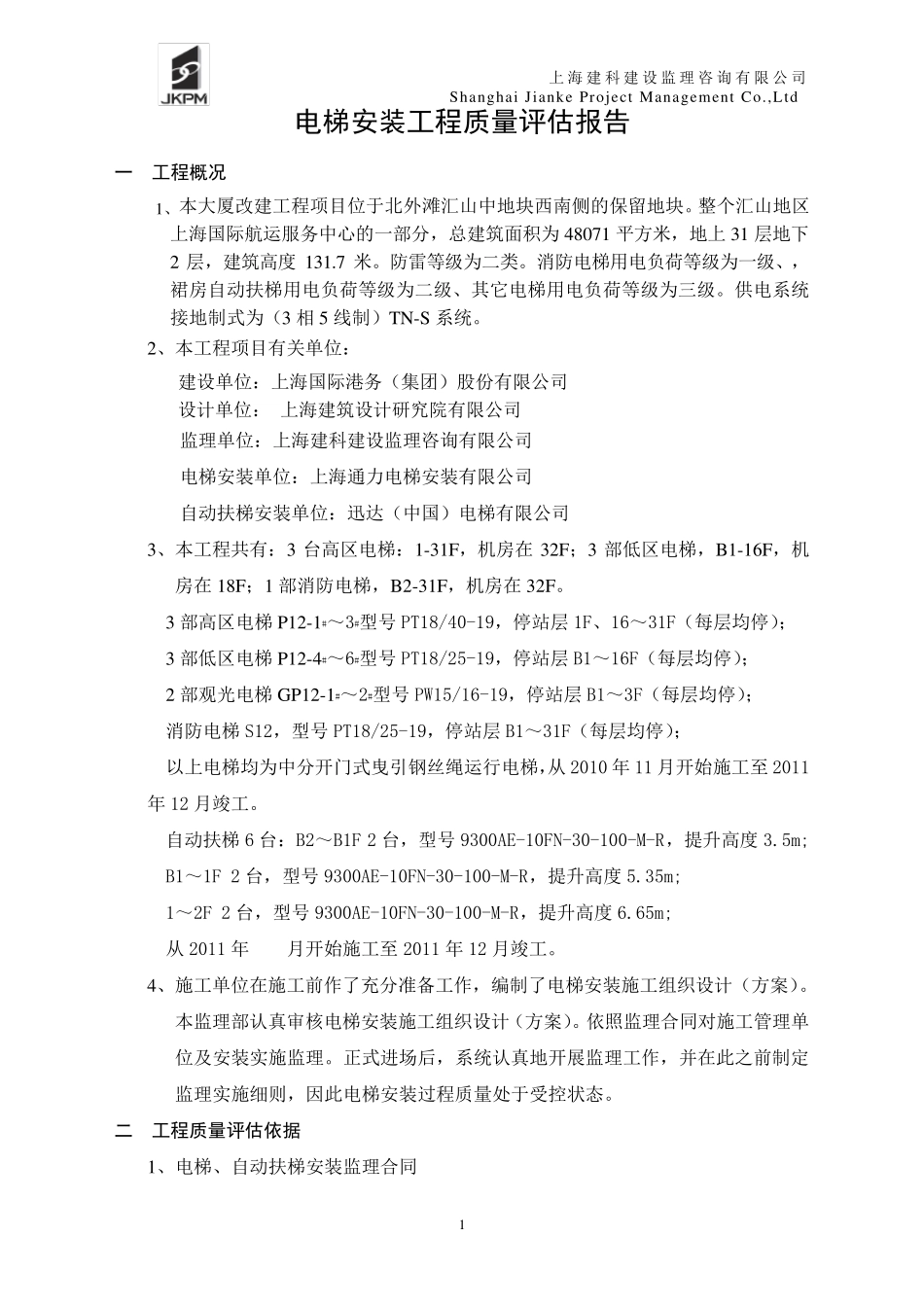

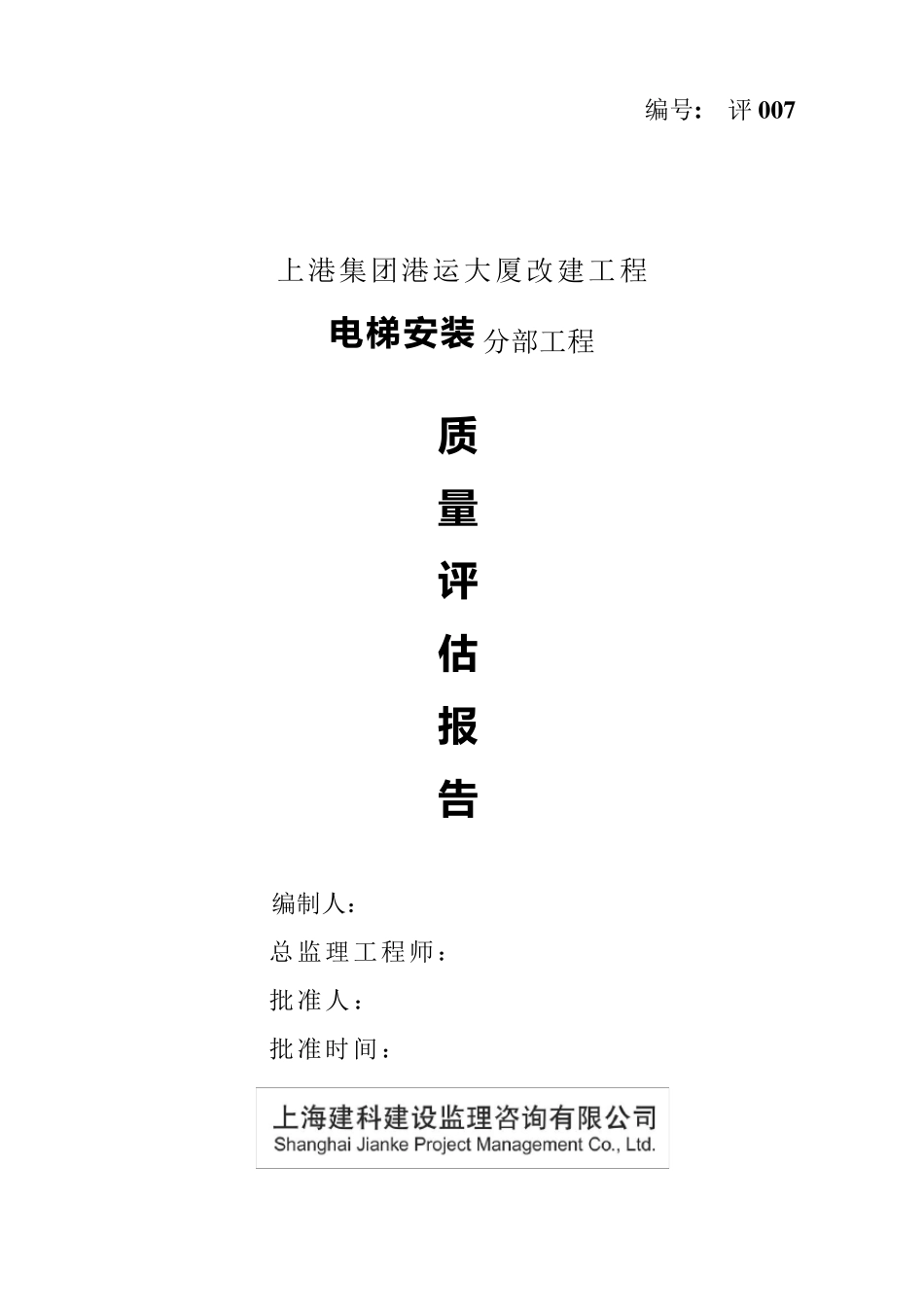

编号: 评007 上港集团港运大厦改建工程 电 梯 安 装 分部工程 质 量 评 估 报 告 编制人： 总监理工程师： 批准人： 批准时间： 上海建科建设监理咨询有限公司 Shanghai Jianke Project Management Co.,Ltd 1 电梯安装工程质量评估报告 一 工程概况 1、本大厦改建工程项目位于北外滩汇山中地块西南侧的保留地块。整个汇山地区上海国际航运服务中心的一部分，总建筑面积为 48071 平方米，地上31 层地下2 层，建筑高度 131.7 米。防雷等级为二类。消防电梯用电负荷等级为一级、，裙房自动扶梯用电负荷等级为二级、其它电梯用电负荷等级为三级。供电系统接地制式为（3 相 5 线制）TN-S 系统。 2、本工程项目有关单位： 建设单位：上海国际港务（集团）股份有限公司 设计单位： 上海建筑设计研究院有限公司 监理单位：上海建科建设监理咨询有限公司 电梯安装单位：上海通力电梯安装有限公司 自动扶梯安装单位：迅达（中国）电梯有限公司 3、本工程共有：3 台高区电梯：1-31F，机房在 32F；3 部低区电梯，B1-16F，机房在 18F；1 部消防电梯，B2-31F，机房在 32F。 3 部高区电梯 P12-1#～3#型号 PT18/40-19，停站层 1F、16～31F（每层均停）； 3 部低区电梯 P12-4#～6#型号 PT18/25-19，停站层 B1～16F（每层均停）； 2 部观光电梯 GP12-1#～2#型号 PW15/16-19，停站层 B1～3F（每层均停）； 消防电梯 S12，型号 PT18/25-19，停站层 B1～31F（每层均停）； 以上电梯均为中分开门式曳引钢丝绳运行电梯，从2010 年11 月开始施工至2011年12 月竣工。 自动扶梯 6 台：B2～B1F 2 台，型号 9300AE-10FN-30-100-M-R，提升高度 3.5m; B1～1F 2 台，型号 9300AE-10FN-30-100-M-R，提升高度 5.35m; 1～2F 2 台，型号 9300AE-10FN-30-100-M-R，提升高度 6.65m; 从2011 年 月开始施工至2011 年12 月竣工。 4、施工单位在施工前作了充分准备工作，编制了电梯安装施工组织设计（方案）。本监理部认真审核电梯安装施工组织设计（方案）。依 照 监理合 同 对 施工管 理单位及 安装实 施监理。正 式进 场 后 ，系统认真地开展 监理工作，并 在此 之 前制定监理实 施细 则 ，因 此 电梯安装过 程质 量 处 于受 控 状 态 。 二 工程质量评估依据 1、电梯、自动扶梯安装监理合 同 上海建科建设监理咨询有限公司 Shanghai Jianke Pr...
