电气专业检修方案

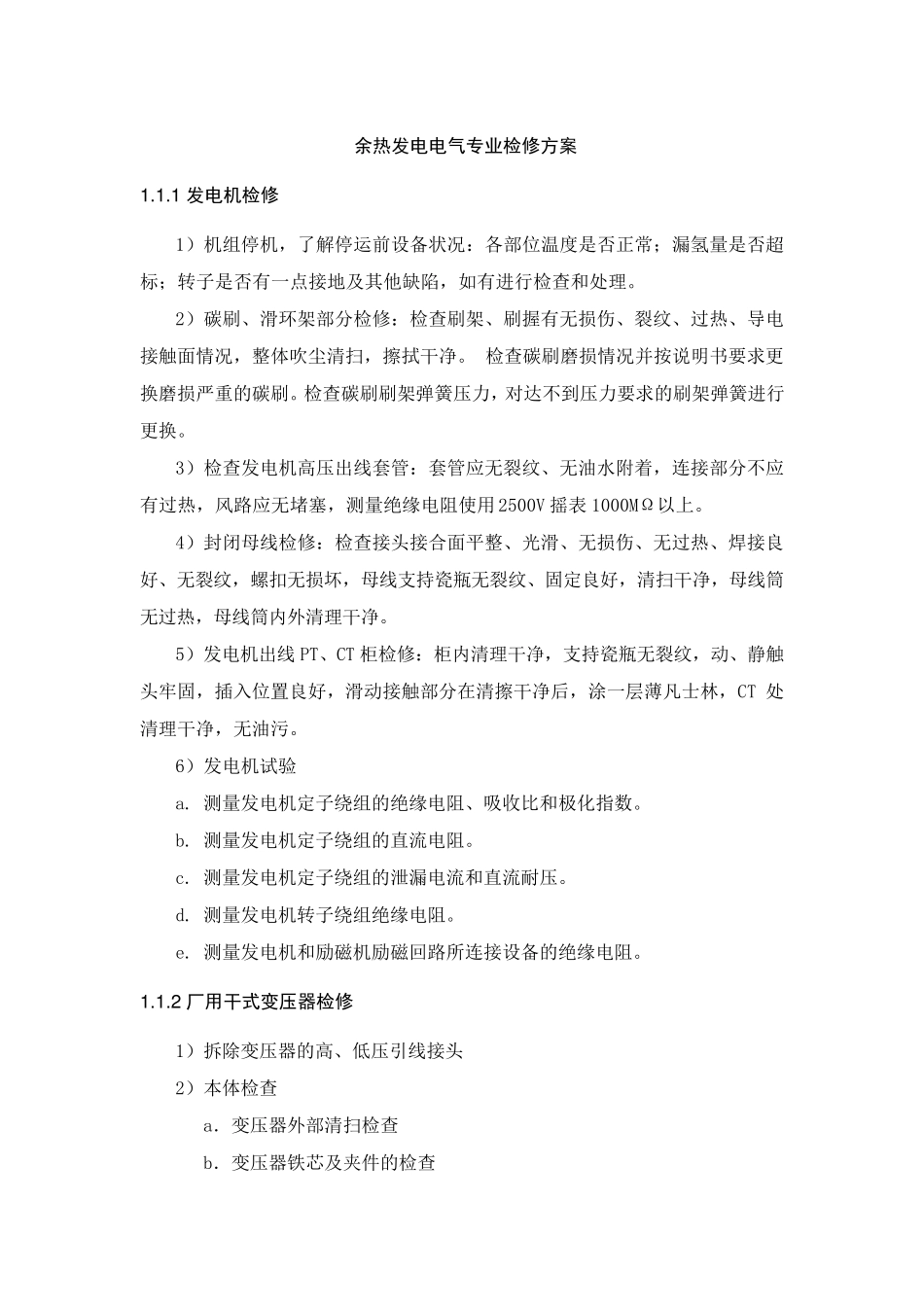

余热发电电气专业检修方案 1 .1 .1 发电机检修 1）机组停机，了解停运前设备状况：各部位温度是否正常；漏氢量是否超标；转子是否有一点接地及其他缺陷，如有进行检查和处理。 2）碳刷、滑环架部分检修：检查刷架、刷握有无损伤、裂纹、过热、导电接触面情况，整体吹尘清扫，擦拭干净。 检查碳刷磨损情况并按说明书要求更换磨损严重的碳刷。检查碳刷刷架弹簧压力，对达不到压力要求的刷架弹簧进行更换。 3）检查发电机高压出线套管：套管应无裂纹、无油水附着，连接部分不应有过热，风路应无堵塞，测量绝缘电阻使用2500V 摇表1000MΩ以上。 4）封闭母线检修：检查接头接合面平整、光滑、无损伤、无过热、焊接良好、无裂纹，螺扣无损坏，母线支持瓷瓶无裂纹、固定良好，清扫干净，母线筒无过热，母线筒内外清理干净。 5）发电机出线PT、CT 柜检修：柜内清理干净，支持瓷瓶无裂纹，动、静触头牢固，插入位置良好，滑动接触部分在清擦干净后，涂 一层 薄 凡 士 林 ，CT 处清理干净，无油污 。 6）发电机试 验 a. 测量发电机定子绕 组的绝缘电阻、吸 收 比 和极 化 指 数 。 b. 测量发电机定子绕 组的直 流 电阻。 c. 测量发电机定子绕 组的泄 漏电流 和直 流 耐 压。 d. 测量发电机转子绕 组绝缘电阻。 e. 测量发电机和励 磁 机励 磁 回 路所 连接设备的绝缘电阻。 1 .1 .2 厂用干式变压器检修 1）拆 除 变 压器 的高、低 压引 线接头 2）本 体检查 a． 变 压器 外部清扫检查 b． 变 压器 铁 芯 及夹 件 的检查 c．变压器线圈的检查 d．分接头检查 e．连接母线及支柱绝缘子检查 f．温控器检查 g．测温元件检查 h．变压器冷却风机检查 i．高低压侧接头检查 j．检查封堵情况 3）变压器试验 a．绝缘电阻测试 b. 直流电阻测试 c. 交流耐压试验 1 .1 .3 油侵变压器检修 1）了解停运前设备状况：是否存在渗漏现象；运行时是否存在异常声音；是否存在开焊、断裂现象；低压电气部分是否存在缺陷。如有上述情况，列为本次消缺项目，如没有上述情况，进行下列检修工作。 作 业 变压器附件检修 套管 用棉丝清擦套管表面，要求见本色，光亮如新；检查套管有无损伤，有无渗油；取油样做耐压、损角、色谱及简化分析；并进行高压试验；套管补油到正常油位； 油枕 打开油枕的大盖，检查胶囊的情况，内部应无油，表面无破损，胶囊光洁有弹性、不发粘，吊...
