电气主接线(发输变电)VIP专享

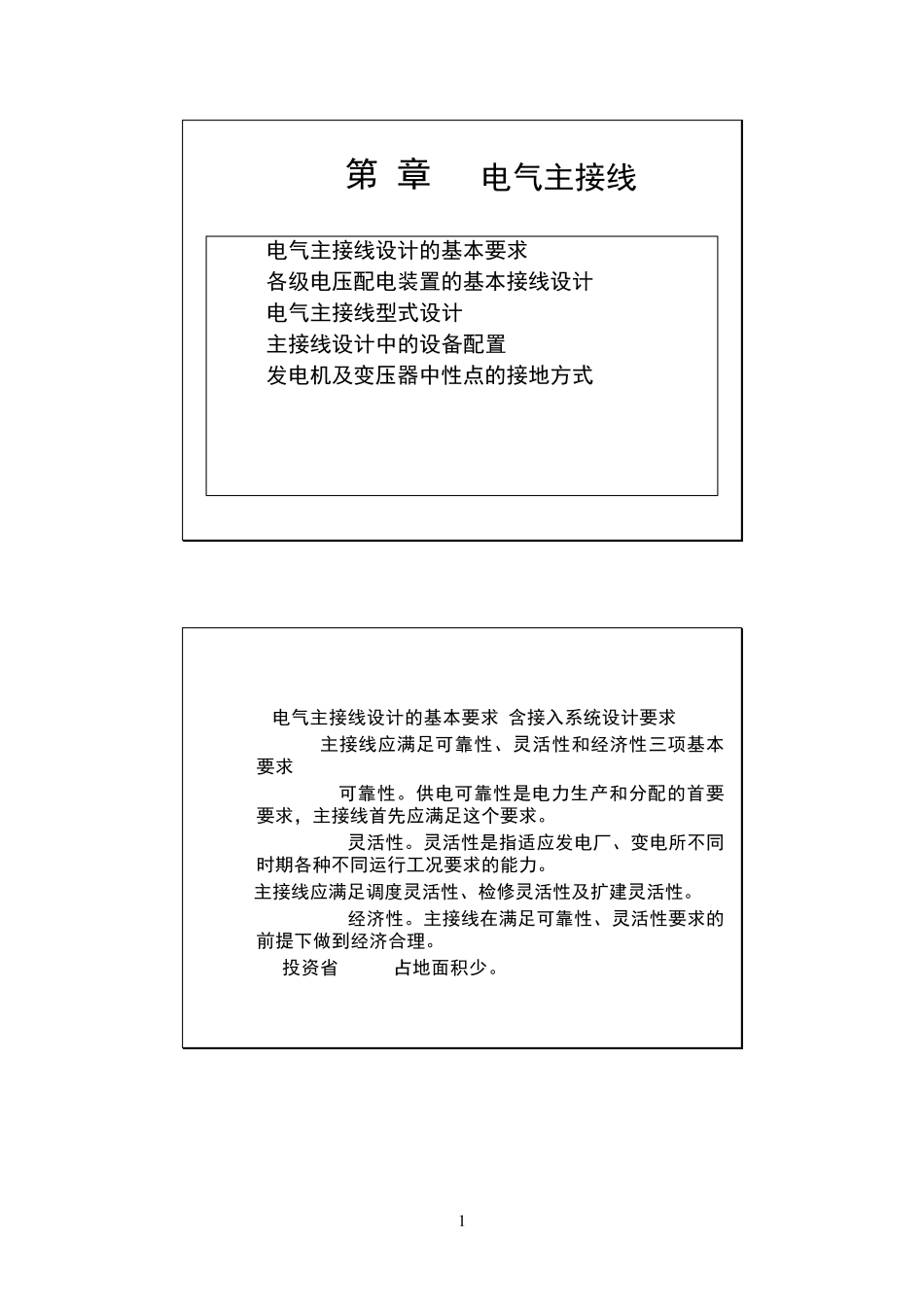

1 第4章电气主接线4.1电气主接线设计的基本要求4.2各级电压配电装置的基本接线设计4.3电气主接线型式设计4.4主接线设计中的设备配置4.5发电机及变压器中性点的接地方式 4.1电气主接线设计的基本要求(含接入系统设计要求)4.1.1主接线应满足可靠性、灵活性和经济性三项基本要求4.1.1.1可靠性。供电可靠性是电力生产和分配的首要要求，主接线首先应满足这个要求。4.1.1.2灵活性。灵活性是指适应发电厂、变电所不同时期各种不同运行工况要求的能力。主接线应满足调度灵活性、检修灵活性及扩建灵活性。4.1.1.3经济性。主接线在满足可靠性、灵活性要求的前提下做到经济合理。(1)投资省(2)占地面积少。 2 4.1.2接入系统设计要求4.1.2.1发电厂接入系统设计要求（16.5.4)4.1.2.2对发电机与主变压器的要求。(1)容量为60MW及以下机组的发电厂，接于发电机电压母线的主变压器不应少于2台，其总容量应在考虑逐年负荷发展的基础上满足下列要求：1)发电机电压母线的负荷为最小时，能将剩余功率送人电力系统2)发电机电压母线的最大一台发电机停运或因供热机组热负荷变动而需限制本厂出力时，应能从电力系统受电，以满足发电机电压母线最大负荷的需要。(2)与容量为300MW及以下机组单元连接的主变压器，若不受运输条件的限制，应用三相变压器；与容量为600MW机组单元连接的主变压器应综合运输和制造条件，经技术经济比较可采用单相或三相变压器。当选用单相变压器组时，应按所连接电力系统的设备的条件确定是否需要装设备相.(3)容量为200MW及以上的发电机与主变压器为单元连接·时；·该变压器的容量可按电机的最大连续容量扣除一台厂用工作变压器的计算负荷和变压器绕组的平均温升在标准环境温度或冷却水温度下不超过65度的条件进行选择。 (4)最小机组容量为IOOMW及以上发电厂的出线电压不应超过两种。发电厂附近少量的负荷宜由地区网供电。对热电厂附近地区负荷的供电电压及供电方式应经技术经济比较确定。(5)当最大机组容量为125MW及以下的发电厂以两种升高，电压向用户供电或与电力系统连接时，其主变压器宜采用三绕组变压器，但每个绕组的通过功率应达到该变压器额定量的15％以上。容量为200MW及以上的机组不宜采用三绕组变压器，如；高压和中压间需要联系时，在发电厂设置联络变压器或经变电所进行联络。若两种升高电压均系中性点直接接地系统，且技术经济合理时，可选用自耦变压器，主要潮流方向应为低压和中压向高压送电。（6)对潮流变化大和电压偏移大...
