电气二次回路

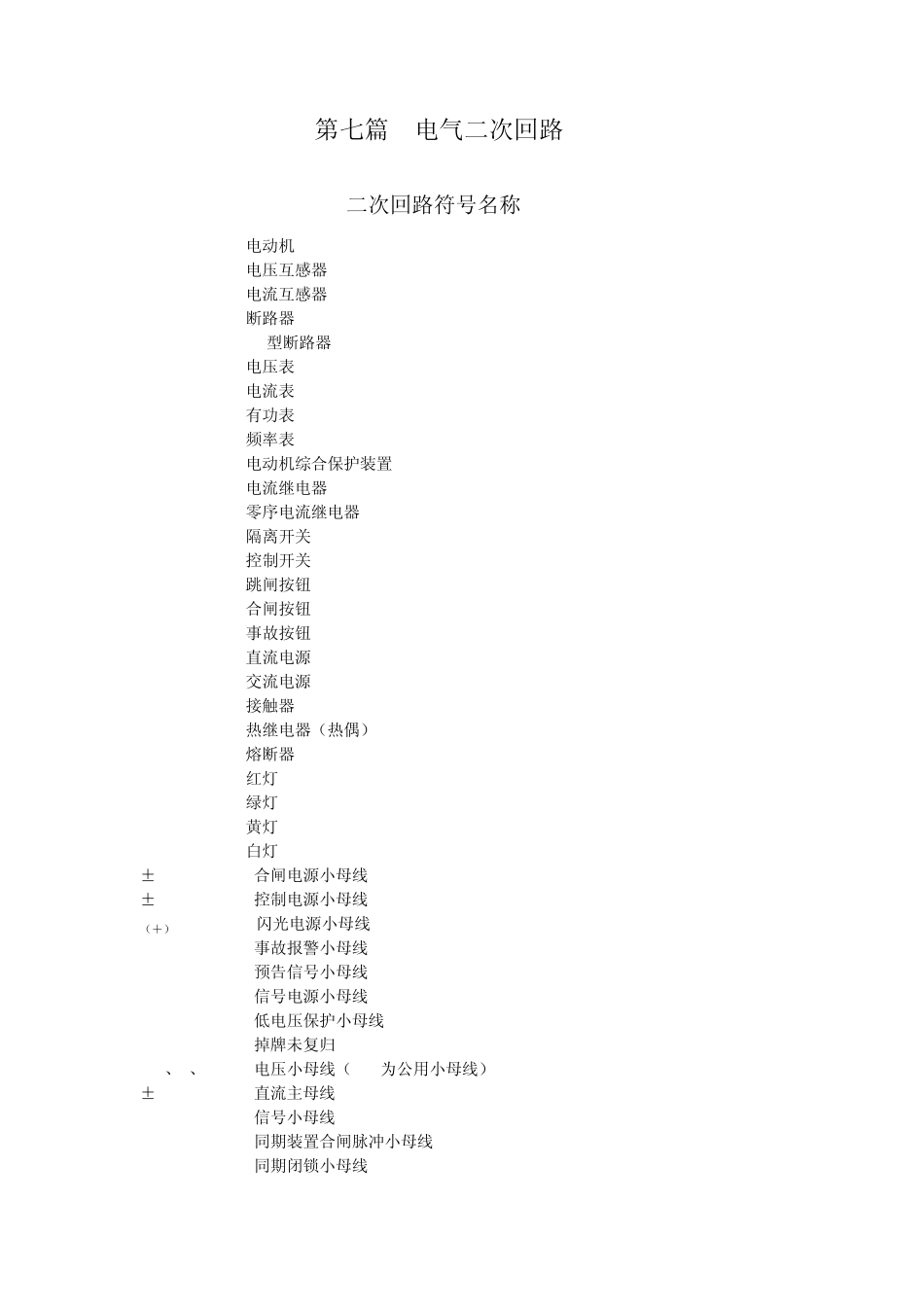

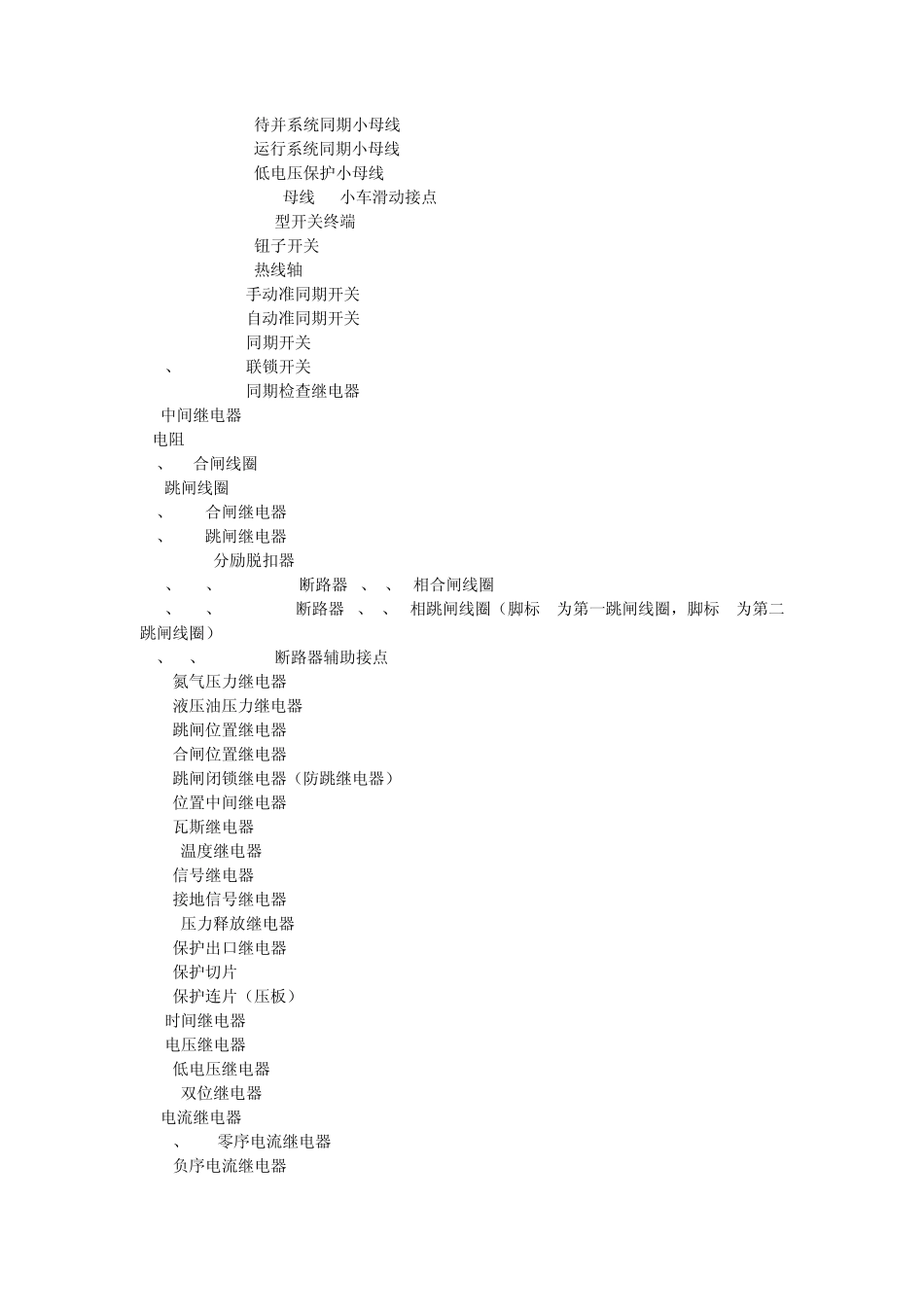

第七篇 电气二次回路 1. 二次回路符号名称 M 电动机 YH 电压互感器 LH 电流互感器 DL 断路器 ZKK ME型断路器 V 电压表 A 电流表 W 有功表 F 频率表 DHJ 电动机综合保护装置 LJ 电流继电器 LDJ 零序电流继电器 G 隔离开关 KK 控制开关 TA 跳闸按钮 HA 合闸按钮 SA 事故按钮 DC 直流电源 AC 交流电源 C 接触器 RJ 热继电器（热偶） RD 熔断器 HD 红灯 LD 绿灯 HD 黄灯 BD 白灯 ±HM 合闸电源小母线 ±KM 控制电源小母线 （＋）SM 闪光电源小母线 SYM 事故报警小母线 YBM 预告信号小母线 FM 信号电源小母线 DBM 低电压保护小母线 PM 掉牌未复归 YMa、b、c 电压小母线（YMb为公用小母线） ±I 直流主母线 XM 信号小母线 THM 同期装置合闸脉冲小母线 TBM 同期闭锁小母线 TQMa 待并系统同期小母线 TQMa/ 运行系统同期小母线 DBM 低电压保护小母线 HJD 6KV母线PT小车滑动接点 ZDK ME型开关终端 NK 钮子开关 RZ 热线轴 1STK 手动准同期开关 2STK 自动准同期开关 TK 同期开关 BK 、LK 联锁开关 TJJ 同期检查继电器 ZJ中间继电器 R电阻 HQ、HC合闸线圈 TQ 跳闸线圈 HJ、SHJ 合闸继电器 TJ、STJ 跳闸继电器 FT 分励脱扣器 QHA、QHB、QHC 220KV断路器 A、B、C相合闸线圈 QTA、QTB、QTC 220KV断路器 A、B、C相跳闸线圈（脚标 1为第一跳闸线圈，脚标 2为第二跳闸线圈） FA、FB、FC 220KV断路器辅助接点 MDJ 氮气压力继电器 YLJ 液压油压力继电器 TWJ 跳闸位置继电器 HWJ 合闸位置继电器 TBJ 跳闸闭锁继电器（防跳继电器） WZJ 位置中间继电器 WSJ 瓦斯继电器 WJ 温度继电器 XJ 信号继电器 XJJ 接地信号继电器 YSF 压力释放继电器 BCJ 保护出口继电器 QP 保护切片 LP 保护连片（压板） SJ 时间继电器 YJ 电压继电器 YZJ 低电压继电器 SWJ 双位继电器 LJ电流继电器 LJ0 、LDJ零序电流继电器 FLJ 负序电流继电器 CJ 差动继电器 BSJ 闭锁继电器 JJ 熔断器监视继电器 FL 分流器 2. 二次接线图分析 在发电厂中，对断路器的控制方式有两种。即就地控制和远方控制。就地控制就是操作人员在断路器的附近进行控制。就地控制一般适用于电压等级较低的一些回路中断路器的控制。而对于电压等级较高的回路中的断路器，一般采用远方控制，即操作人员利用控制开关对几十甚至几百米以外的...
