电气二次回路学习总结

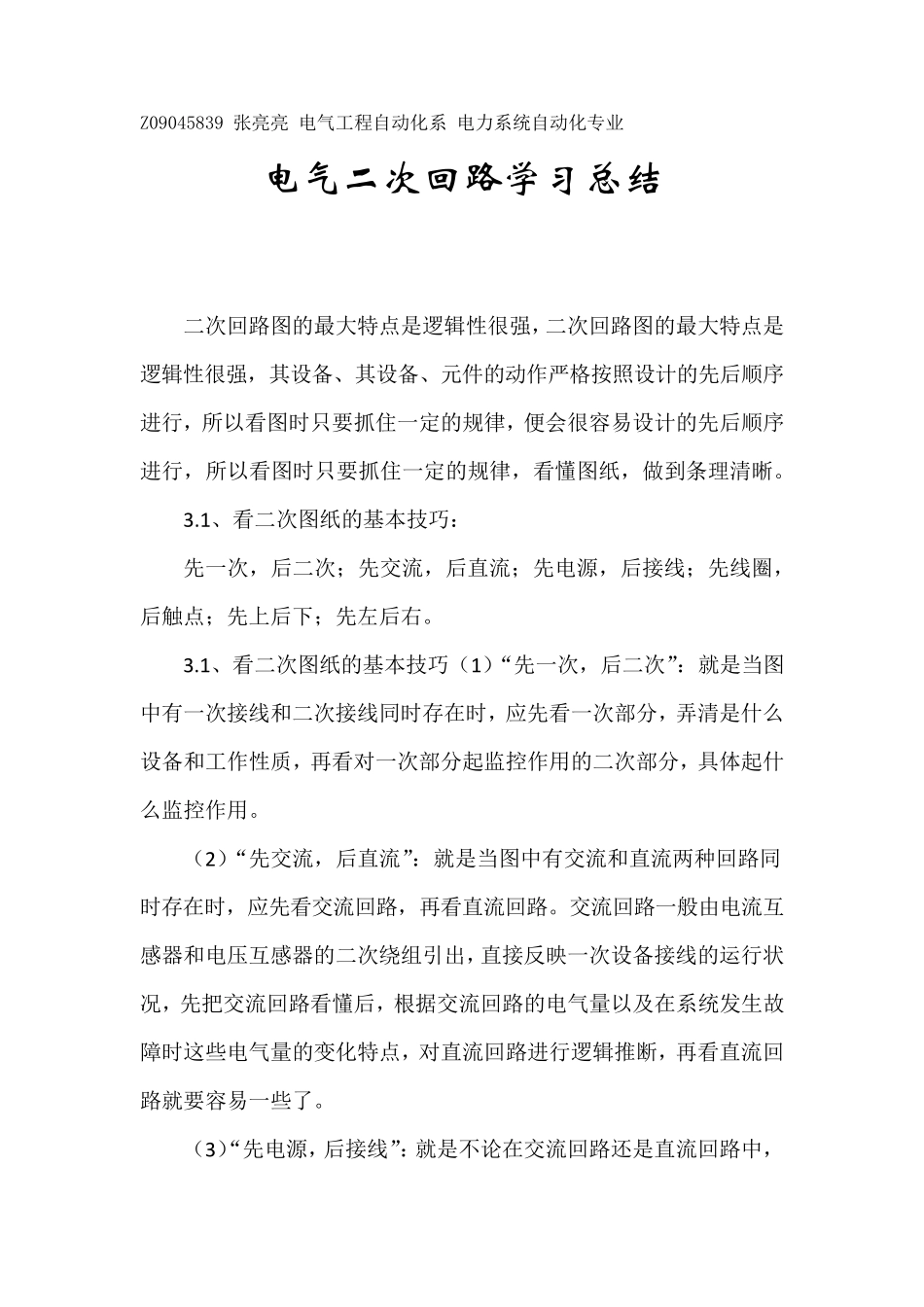

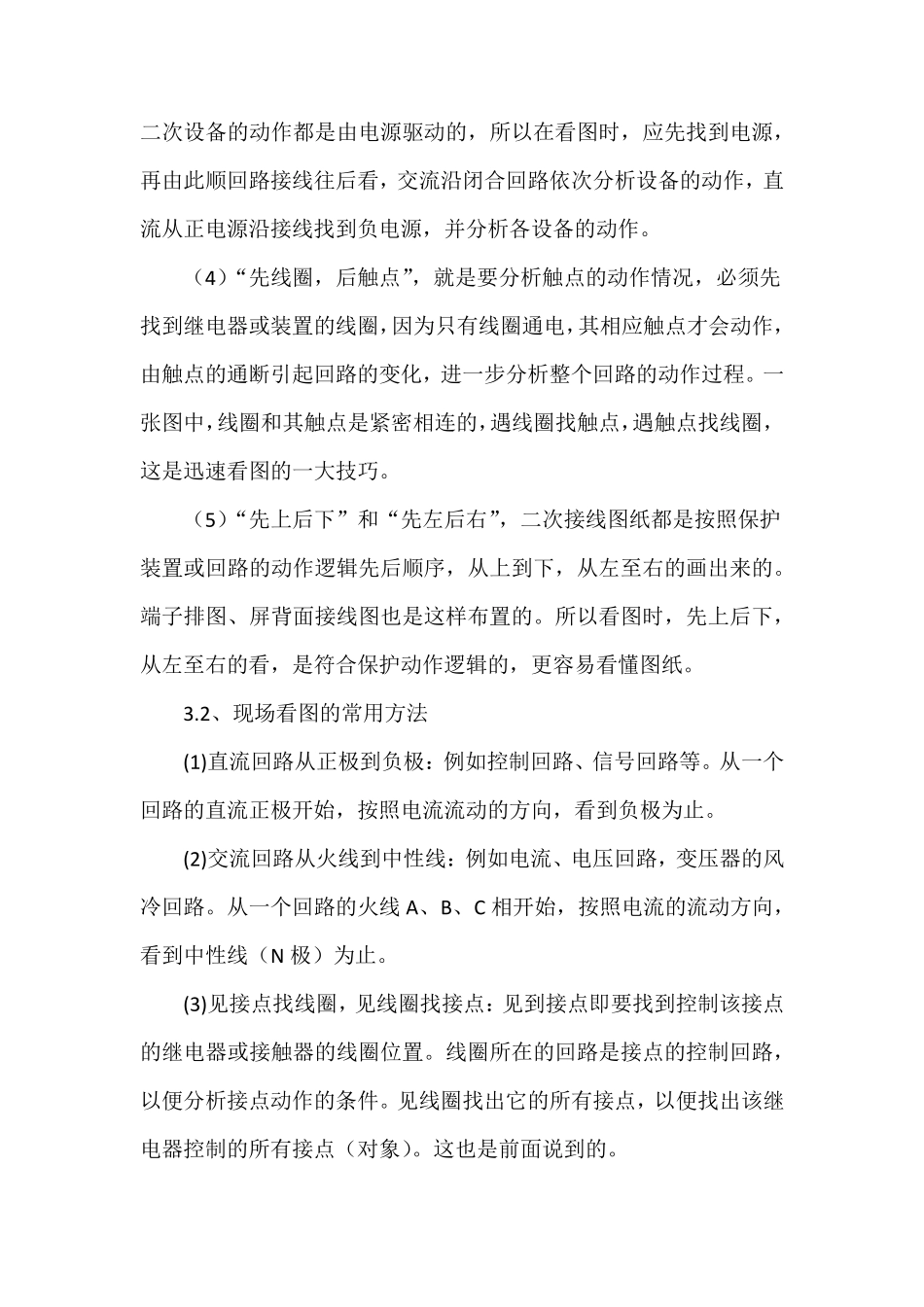

Z09045839 张亮亮 电气工程自动化系 电力系统自动化专业 电 气 二 次 回 路 学 习 总 结 二次回路图的最大特点是逻辑性很强，二次回路图的最大特点是逻辑性很强，其设备、其设备、元件的动作严格按照设计的先后顺序进行，所以看图时只要抓住一定的规律，便会很容易设计的先后顺序进行，所以看图时只要抓住一定的规律，看懂图纸，做到条理清晰。 3.1、看二次图纸的基本技巧： 先一次，后二次；先交流，后直流；先电源，后接线；先线圈，后触点；先上后下；先左后右。 3.1、看二次图纸的基本技巧（1）“先一次，后二次”：就是当图中有一次接线和二次接线同时存在时，应先看一次部分，弄清是什么设备和工作性质，再看对一次部分起监控作用的二次部分，具体起什么监控作用。 （2）“先交流，后直流”：就是当图中有交流和直流两种回路同时存在时，应先看交流回路，再看直流回路。交流回路一般由电流互感器和电压互感器的二次绕组引出，直接反映一次设备接线的运行状况，先把交流回路看懂后，根据交流回路的电气量以及在系统发生故障时这些电气量的变化特点，对直流回路进行逻辑推断，再看直流回路就要容易一些了。 （3）“先电源，后接线”：就是不论在交流回路还是直流回路中，二次设备的动作都是由电源驱动的，所以在看图时，应先找到电源，再由此顺回路接线往后看，交流沿闭合回路依次分析设备的动作，直流从正电源沿接线找到负电源，并分析各设备的动作。 （4）“先线圈，后触点”，就是要分析触点的动作情况，必须先找到继电器或装置的线圈，因为只有线圈通电，其相应触点才会动作，由触点的通断引起回路的变化，进一步分析整个回路的动作过程。一张图中，线圈和其触点是紧密相连的，遇线圈找触点，遇触点找线圈，这是迅速看图的一大技巧。 （5）“先上后下”和“先左后右”，二次接线图纸都是按照保护装置或回路的动作逻辑先后顺序，从上到下，从左至右的画出来的。端子排图、屏背面接线图也是这样布置的。所以看图时，先上后下，从左至右的看，是符合保护动作逻辑的，更容易看懂图纸。 3.2、现场看图的常用方法 (1)直流回路从正极到负极：例如控制回路、信号回路等。从一个回路的直流正极开始，按照电流流动的方向，看到负极为止。 (2)交流回路从火线到中性线：例如电流、电压回路，变压器的风冷回路。从一个回路的火线A、B、C 相开始，按照电流的流动方向，看到中性线（N 极）为止。 (3)见接点找线圈，见线圈找接...
