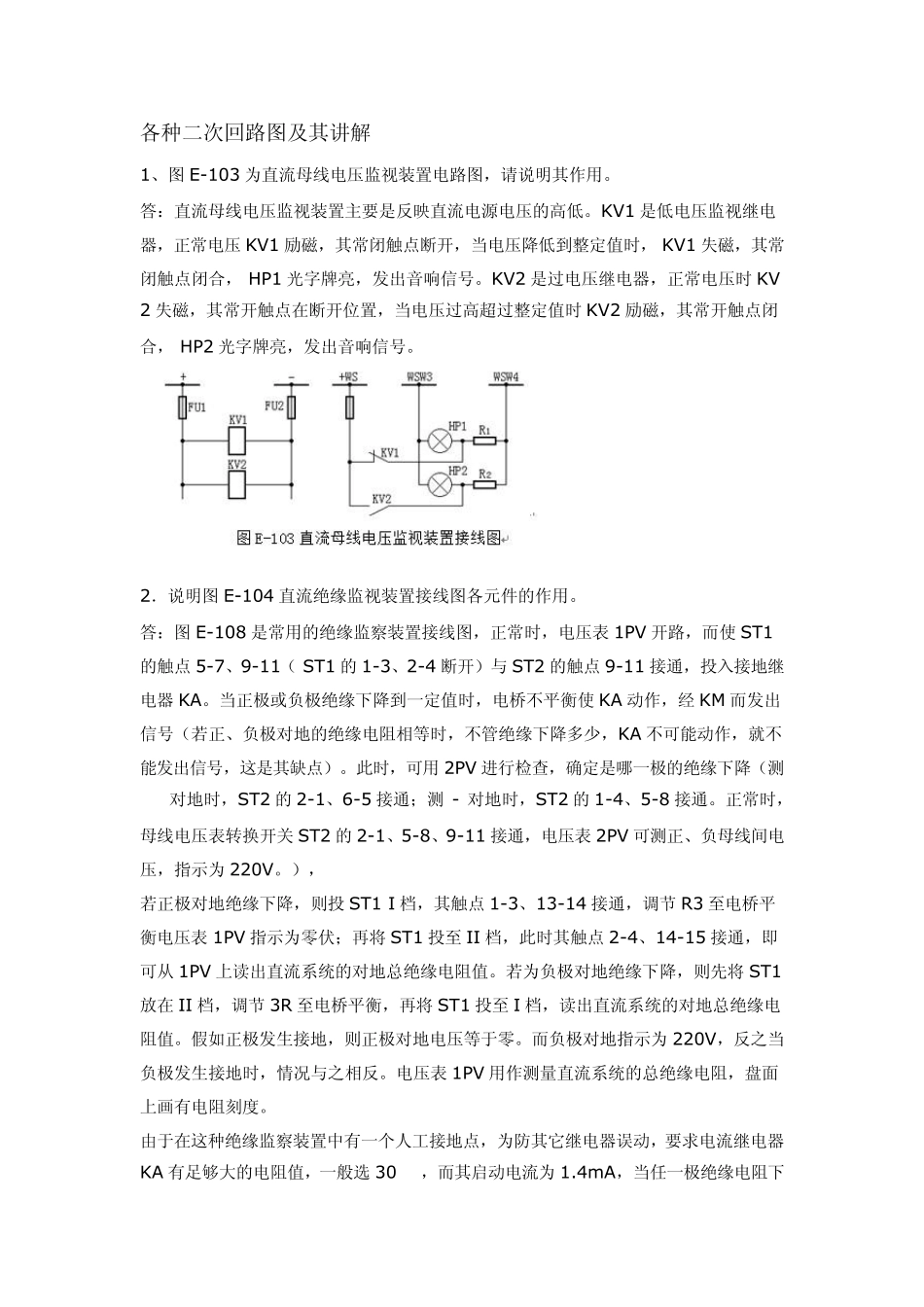

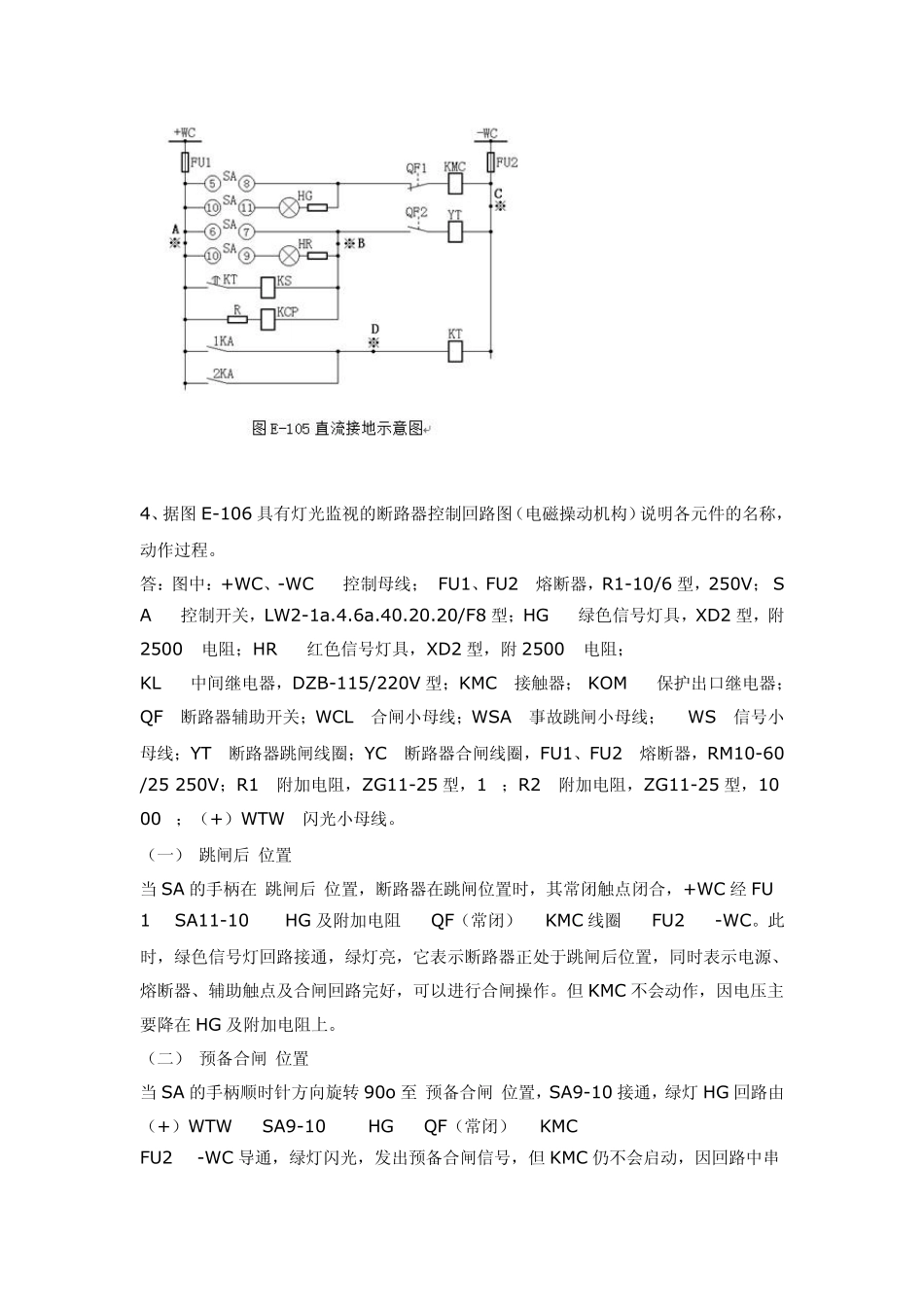

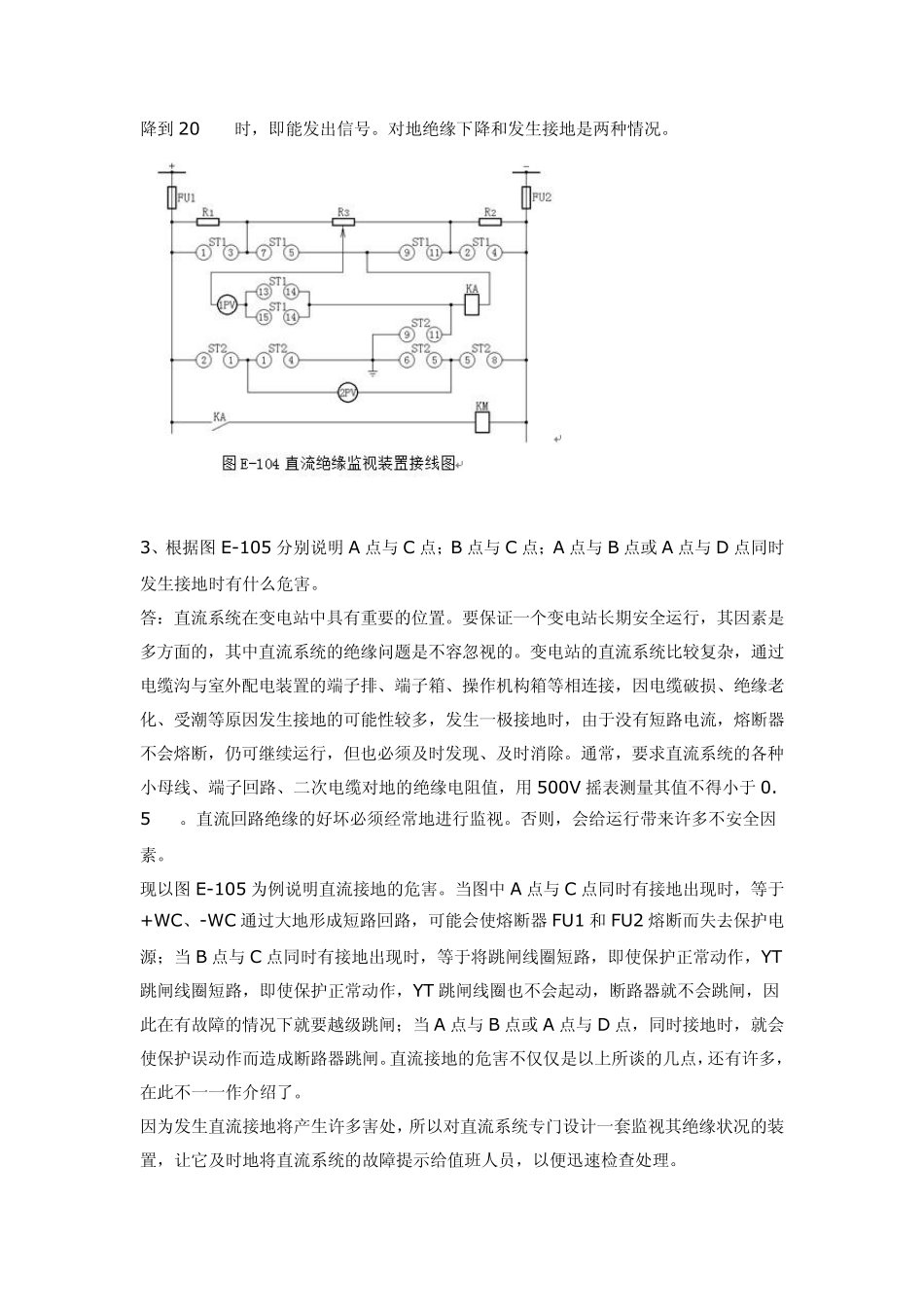

各种二次回路图及其讲解 1、图E-103 为直流母线电压监视装置电路图，请说明其作用。 答：直流母线电压监视装置主要是反映直流电源电压的高低。KV1 是低电压监视继电器，正常电压 KV1 励磁，其常闭触点断开，当电压降低到整定值时， KV1 失磁，其常闭触点闭合， HP1 光字牌亮，发出音响信号。KV2 是过电压继电器，正常电压时 KV2 失磁，其常开触点在断开位置，当电压过高超过整定值时 KV2 励磁，其常开触点闭合， HP2 光字牌亮，发出音响信号。 2．说明图E-104 直流绝缘监视装置接线图各元件的作用。 答：图E-108 是常用的绝缘监察装置接线图，正常时，电压表 1PV 开路，而使 ST1的触点 5-7、9-11（ ST1 的 1-3、2-4 断开）与 ST2 的触点 9-11 接通，投入接地继电器 KA。当正极或负极绝缘下降到一定值时，电桥不平衡使 KA 动作，经 KM 而发出信号（若正、负极对地的绝缘电阻相等时，不管绝缘下降多少，KA 不可能动作，就不能发出信号，这是其缺点）。此时，可用 2PV 进行检查，确定是哪一极的绝缘下降（测“+”对地时，ST2 的 2-1、6-5 接通；测“-”对地时，ST2 的 1-4、5-8 接通。正常时，母线电压表转换开关 ST2 的 2-1、5-8、9-11 接通，电压表 2PV 可测正、负母线间电压，指示为 220V。）， 若正极对地绝缘下降，则投 ST1 I 档，其触点 1-3、13-14 接通，调节 R3 至电桥平衡电压表 1PV 指示为零伏；再将 ST1 投至 II 档，此时其触点 2-4、14-15 接通，即可从 1PV 上读出直流系统的对地总绝缘电阻值。若为负极对地绝缘下降，则先将 ST1放在 II 档，调节 3R 至电桥平衡，再将 ST1 投至 I 档，读出直流系统的对地总绝缘电阻值。假如正极发生接地，则正极对地电压等于零。而负极对地指示为 220V，反之当负极发生接地时，情况与之相反。电压表 1PV 用作测量直流系统的总绝缘电阻，盘面上画有电阻刻度。 由于在这种绝缘监察装置中有一个人工接地点，为防其它继电器误动，要求电流继电器KA 有足够大的电阻值，一般选 30kΩ，而其启动电流为 1.4m A，当任一极绝缘电阻下降到20 kΩ时，即能发出信号。对地绝缘下降和发生接地是两种情况。 3、根据图 E-105 分别说明 A 点与 C 点；B 点与 C 点；A 点与 B 点或 A 点与 D 点同时发生接地时有什么危害。 答：直流系统在变电站中具有重要的位置。要保证一个变电站长期安全运行，其因素是多方面...
