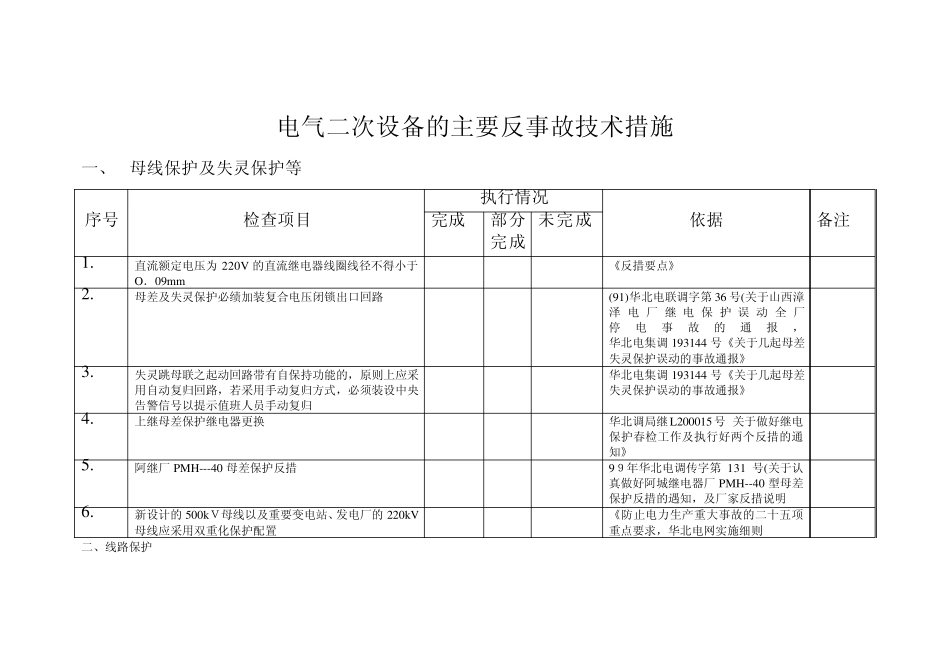

电气二次设备的主要反事故技术措施 一、 母线保护及失灵保护等 序号 检查项目 执行情况 依据 备注 完成 部分完成 未完成 1. 直流额定电压为 220V 的直流继电器线圈线径不得小于 O．09m m 《反措要点》 2. 母差及失灵保护必绩加装复合电压闭锁出口回路 (91)华北电联调字第 36 号(关于山西漳泽 电厂 继 电保 护 误 动 全 厂 停电事故的通报， 华北电集调 193144 号《关于几起母差失灵保护误动的事故通报》 3. 失灵跳母联之起动回路带有自保持功能的，原则上应采用自动复归回路，若采用手动复归方式，必须装设中央告警信号以提示值班人员手动复归 华北电集调 193144 号《关于几起母差失灵保护误动的事故通报》 4. 上继母差保护继电器更换 华北调局继L200015号<关于做好继电保护春检工作及执行好两个反措的通知》 5. 阿继厂 PMH---40 母差保护反措 9９年华北电调传字第 131 号(关于认真做好阿城继电器厂 PMH--40 型母差保护反措的遇知，及厂家反措说明 6. 新设计的500kＶ母线以及重要变电站、发电厂的220kV母线应采用双重化保护配置 《防止电力生产重大事故的二十五项重点要求，华北电网实施细则 二、线路保护 １ 查找直流接地时应退出相应的保护装置 (反措要点》 ２ 500kV保护直跳回路中载波直跳接点的长电缆回路远离接收直跳继电器 ［华北调局继［９７］１０号《华北电网 500kV 线路不停电保护检验措施会议纪要》 ３ LFP—901 ＊正常运行，解除沟通三跳压板．(列入现场运行规程) ＊方向保护及距离保护运行方式控制字 SW 中的三跳方式位 GST 置０ [(97 华 北电 传 字第 76 号 )1( 关 于LFP--901 型纵联方向保护的有关规定通知》 7. 关于 ll 微机保护的六点要求： 一、控制字内容以华北电力调度局继电保护处编写的“11 微保护讲义”中的控制字内容为准 二、所有控制字中的备用位一律置０。 三．对于零序保护停用段，其定值按20Ｉn．（Ｉn 为额定电流)整定，时间整定为 9．9s，且整定为不带方向四、如果零序保护Ⅱ、Ⅲ段不经接地阻抗元件控制，则将XDZ、 RDZ 均整定为 50Q，KX、KR 按公共部分定值单中 KX KR 按公共部分定值单中 KX、KR 整定五．如果重合闸方式为单重： I．将VDQ、VDL 均整定为 70V；2．三重长短时间均整定为单重时间；3，如果外部保护可独立选相，重合闸控制字整定为 D002。 六、对于不带收发讯机的 11 型微机保护，要求...
