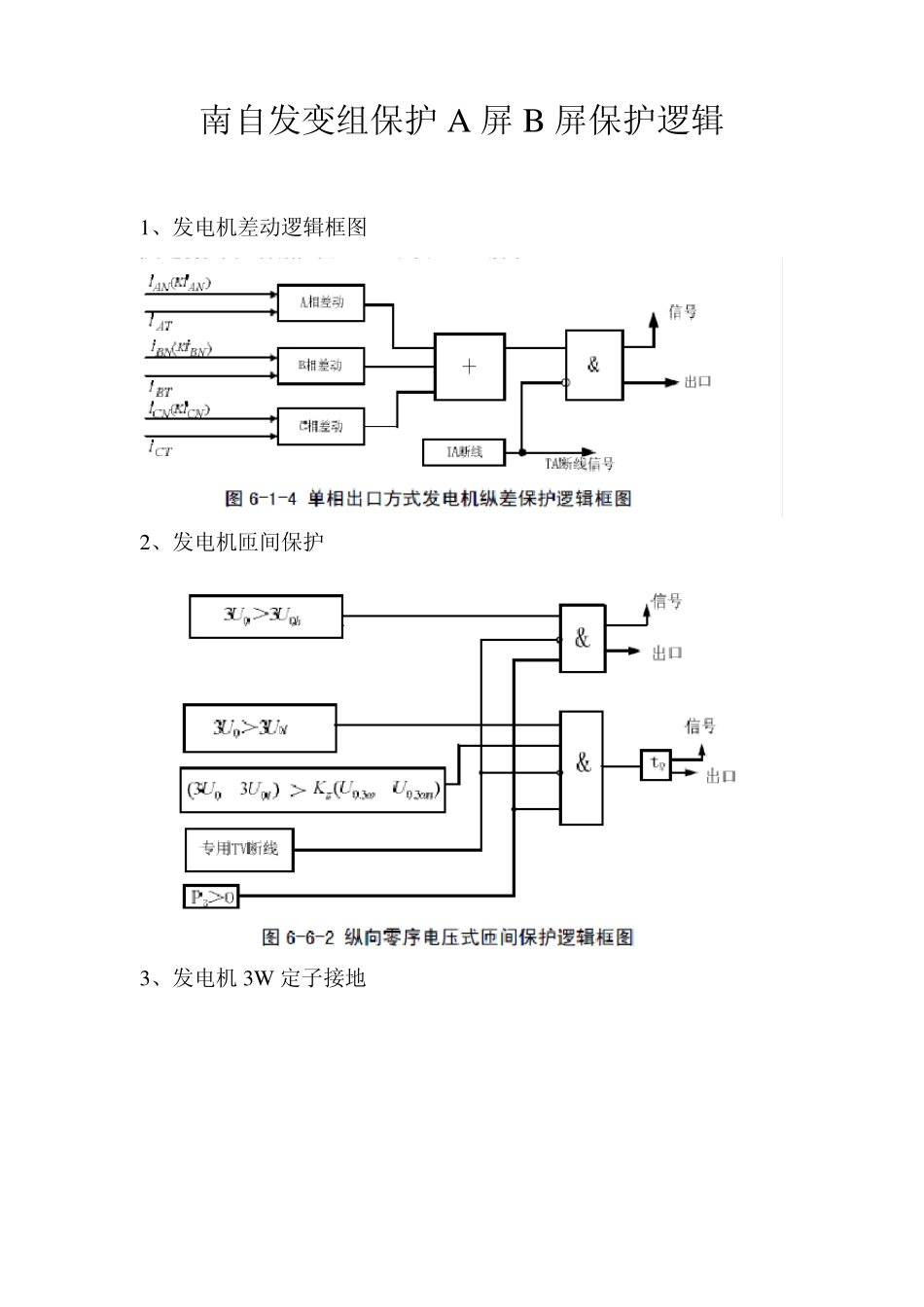

南自发变组保护A 屏B 屏保护逻辑 1、发电机差动逻辑框图 2、发电机匝间保护 3、发电机 3W 定子接地 4 、发电机失磁和失步 5 、发电机误上电和断路器闪络 6 、发电机逆功率 7 、发电机转子保护 8 、发电机定子接地 9 、发电机频率积累 1 0 、程序逆功率 1 1 、发电机对称过负荷 1 2 、发电机不对称过负荷 1 3 、发电机过电压 1 4 、发电机起停机 1 5 、发电机低压过流 1 6 、励磁变差动 1 7 、发电机反时限过激磁 1 8 、主变间隙零序 1 9 、励磁变反时限过负荷 2 0 、高厂变差动 2 1 、主变复合低压过流 2 2 、主变差动 平朔3#、#4发电机（南自）DGT--801保护定值单(A柜) 平朔电厂定值单：090501-04 第一页 一、3 4#发电机差动保护 项目名称 各侧参数 公式 高压侧 20KV 中性点侧 TA 一次电流 10189A 10189A TA 接线方式 Y Y TA 变比 15000/5 15000/5 TA 二次电流 3.396A 3.396A 定值： 序号 保护装置内容 变 比 整定值(一次〕 整定值（二次〕 备注 一 最小动作电流 15000/5 星接 0.7A 0s全停 15000/5 星接 拐点电流 2.4A 比例制动斜率 0.4 差动速断电流倍数 4 倍 TA 断线解闭锁电流 取 0.2 倍 TA 断线不闭锁 解循环负序电压（相） 7V 发电机额定电流 3.396A `控制字及压板 TA 断线闭锁差动 0 比率制动差动软压板 投入 注：请先核对 CT 变比，如不同按一次值调整。 二、发电机复合低电压记忆过流保护 定值： 序号 保护装置内容 变 比 整定值(一次〕 整定值（二次〕 备注 一 发电机低电压 20/0.1 70V 灵敏度 1.5 负序电压 （相） 4V 动作电流 15000/5 星 5A 灵敏度 1.6 USInnn3NIInn接 延时1 3 秒 信号 延时2 6 秒 全停 电流记忆时间 6.5 秒 低电压记忆过流软压板：投入。 三、 发电机定子接地保护 序号 保护装置内容 变 比 整定值(一次〕 整定值（二次〕 备注 一 3Uo 暂取 15V 带负荷实测后定 延时1 1s 全停 二 三次谐波 现场调 K1、K2、K3 灵敏度取20K 欧 延时2 4s 不跳闸发信号 四、 发电机过电压保护 序号 保护装置 变 比 整定值(一次〕 整定值（二次〕 备注 内容 一 过电压定值 20/0.1 130V 延时 0.5s 全停灭磁 五、 发电机失步保护 序号 保护装置内容 变 比 整定值(一次〕 整定值（二次〕 备注 一 电抗元...
