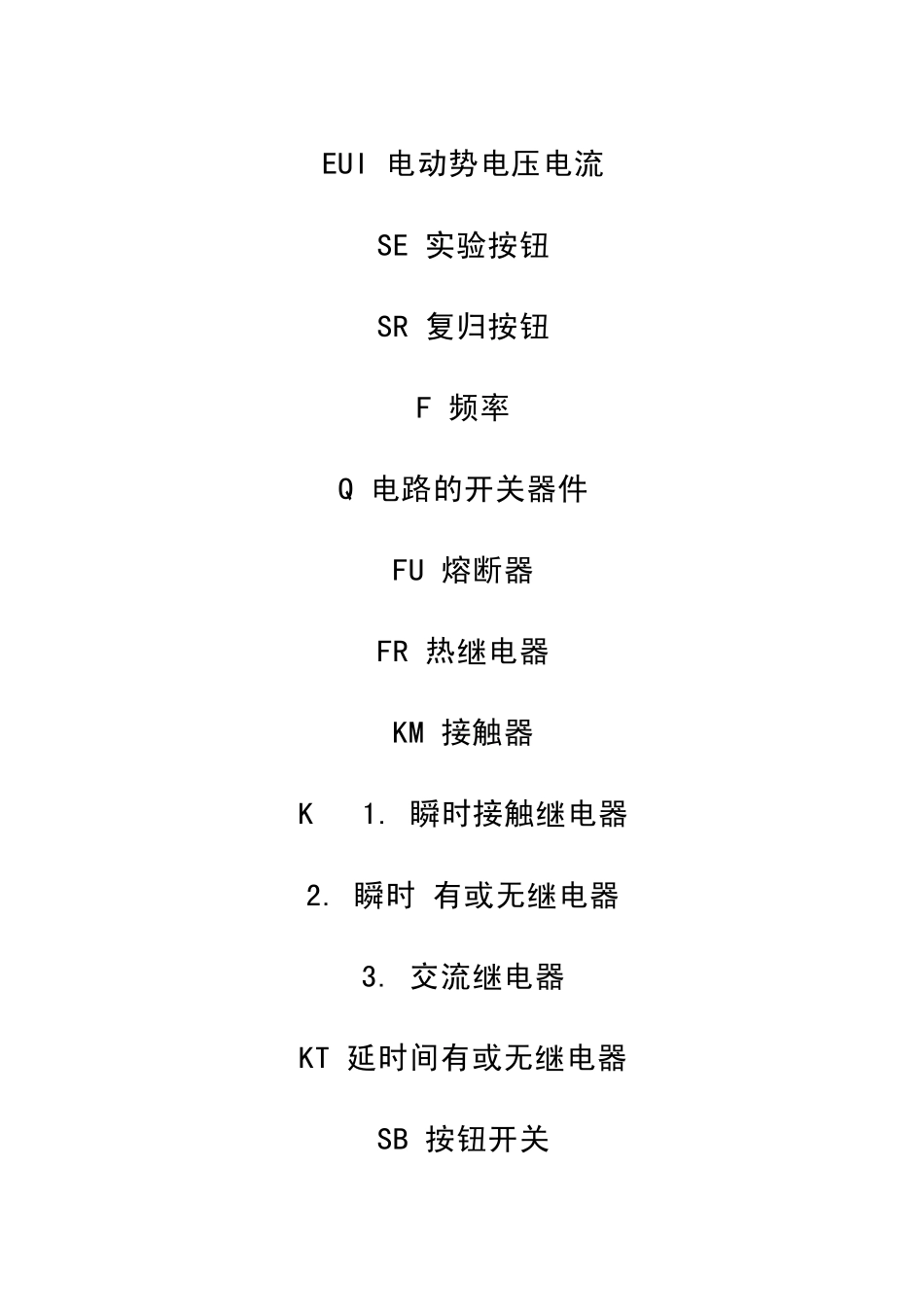

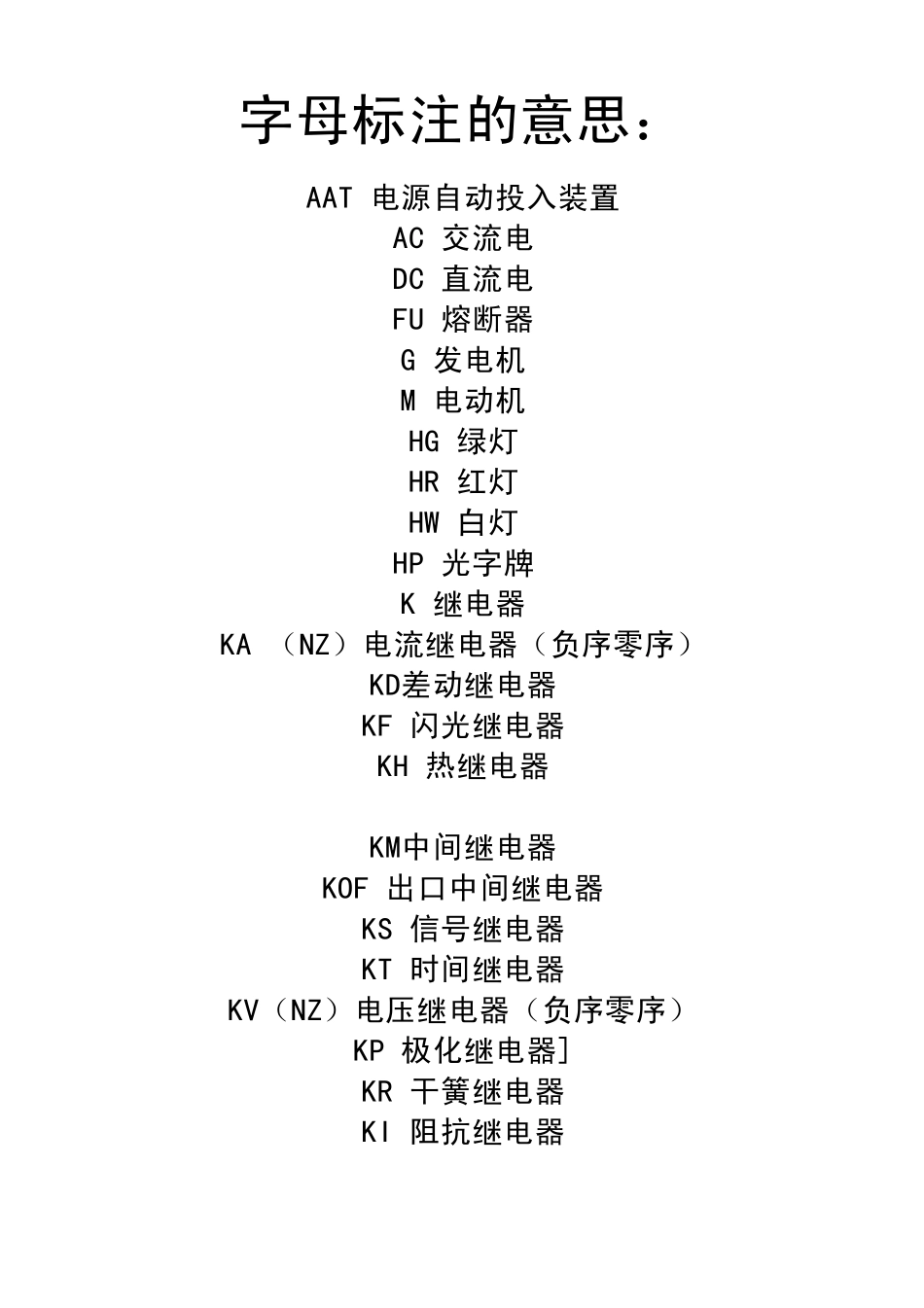

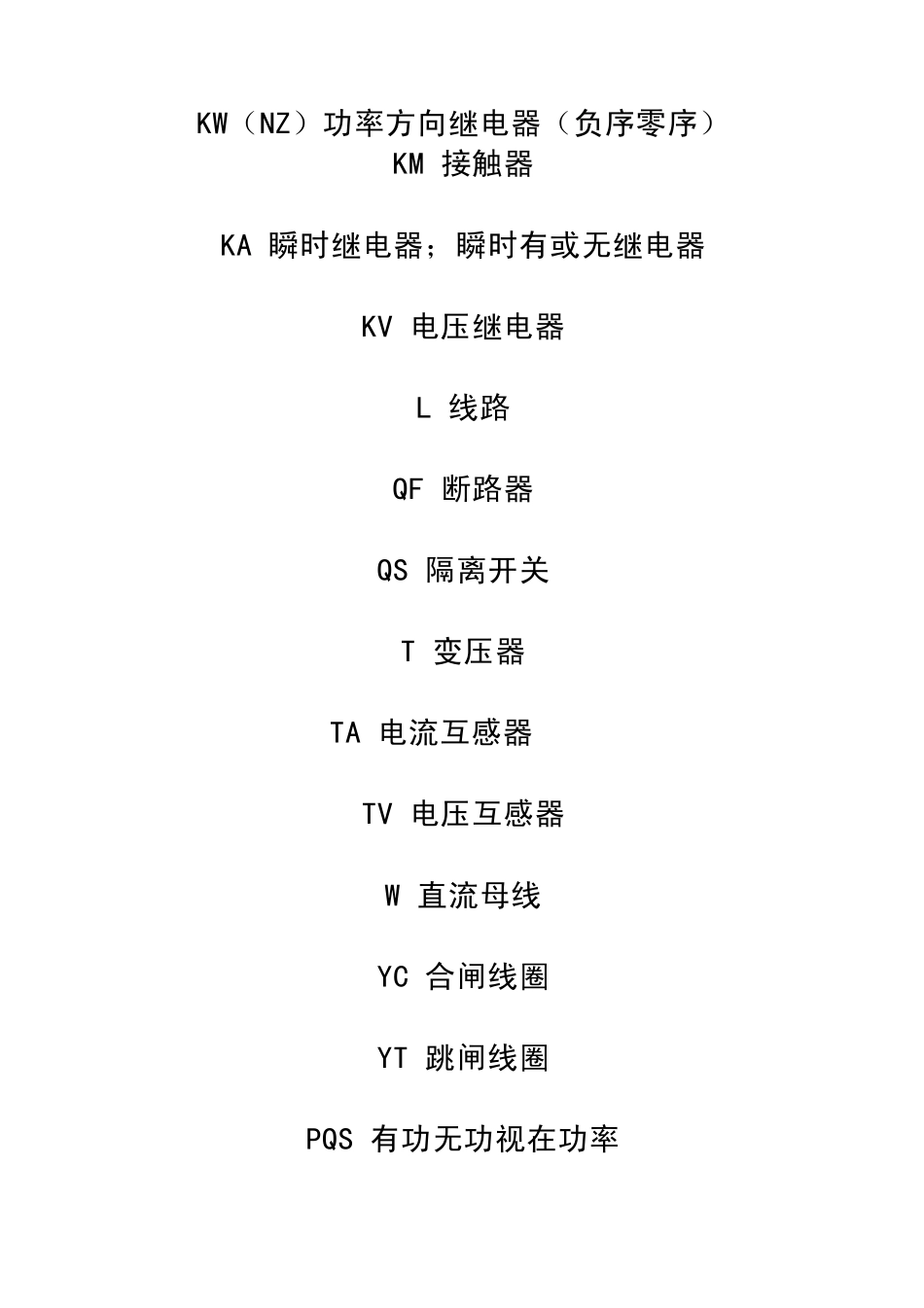

字母标注的意思：AAT 电源自动投入装置AC 交流电DC 直流电FU 熔断器G 发电机M 电动机HG 绿灯HR 红灯HW 白灯HP 光字牌K 继电器KA （NZ）电流继电器（负序零序）KD差动继电器KF 闪光继电器KH 热继电器KM中间继电器KOF 出口中间继电器KS 信号继电器KT 时间继电器KV（NZ）电压继电器（负序零序）KP 极化继电器]KR 干簧继电器KI 阻抗继电器KW（NZ）功率方向继电器（负序零序）KM 接触器KA 瞬时继电器；瞬时有或无继电器KV 电压继电器L 线路QF 断路器QS 隔离开关T 变压器TA 电流互感器 TV 电压互感器W 直流母线YC 合闸线圈YT 跳闸线圈PQS 有功无功视在功率EUI 电动势电压电流SE 实验按钮SR 复归按钮F 频率Q 电路的开关器件FU 熔断器FR 热继电器KM 接触器KA 1. 瞬时接触继电器2. 瞬时 有或无继电器3. 交流继电器KT 延时间有或无继电器SB 按钮开关SA转换开关PA 电流表PV 电压表PJ 有功电度表PJR 无功电度表PF 频率表PPA 相位表PM 最大需量表（负荷监控仪）PPF 功率因数表PW 有功功率表PR 无功功率表PAR 无功电流表HA 声信号HS 光信号HL 指示灯HR 红色灯HG 绿色灯HY 黄色灯HB 蓝色灯HW 白色灯XB 连接片XP 插头XS 插座XT 端子板W 电线电缆母线WB 直流母线WIB 插接式（馈电）母线WP 电力分支线WL 照明分支线WE 应急照明分支线WPM 电力干线WLM 照明干线WEN 应急照明干线WT滑触线WCL 合闸小母线WC 控制小母线WS 信号小母线WF 闪光小母线WFS 事故音响小母线WPS 预报音响小母线WV 电压小母线WELM 事故照明小母线F 避雷器FU 熔断器FTF 快速熔断器FF 跌落熔断器FV 限压保护器件C 电容器CE 电力电容量SBF 正转按钮SBR 反转按钮SBS 停止按钮SBE 紧急按钮SBT 试验按钮SR 复位按钮SQ 限位开关SQP 接近开关SH 手动控制开关SK 时间控制开关SL 液位控制开关SM 湿度控制开关SP 压力控制开关SS 速度控制开关ST 温度控制开关辅助开关SV电压表切换开关SA 电流表切换开关U 整流器UR 可控硅整流器VC 控制电路有电源的整流器UF 变频器UC 变流器UI 逆变器M 电动机MA 异步电动机MS 同步电动机MD 直流电动机MW 绕线转子感应电动机MC 鼠笼型电动机YM 电动阀YV电磁阀YF 防火阀YS 排烟阀YL 电磁锁YT 跳闸线圈YC 合闸线圈YPAYA 气动执行器YE 电动执行器FH 发热器件（电加热）EL 照明灯（发光器件）EV 空气调节器EE 电加热器加热元件L 感应线圈电抗器LF 励磁线圈LA 消弧线圈LL 滤波电容器R 电阻器变阻器RP 电位器RT 热敏电阻RL 光敏电阻RPS 压敏电阻RG 接地电阻RD 放电电阻RS 启动变阻器RF 频敏变阻器RC 限流电阻器B 光电池热电传感器BP 压力变换器BT 温度变换器BV 速度变换器BT1BK 时间测量传感器BHBM 温度测量传感器BL 液位测量传感
