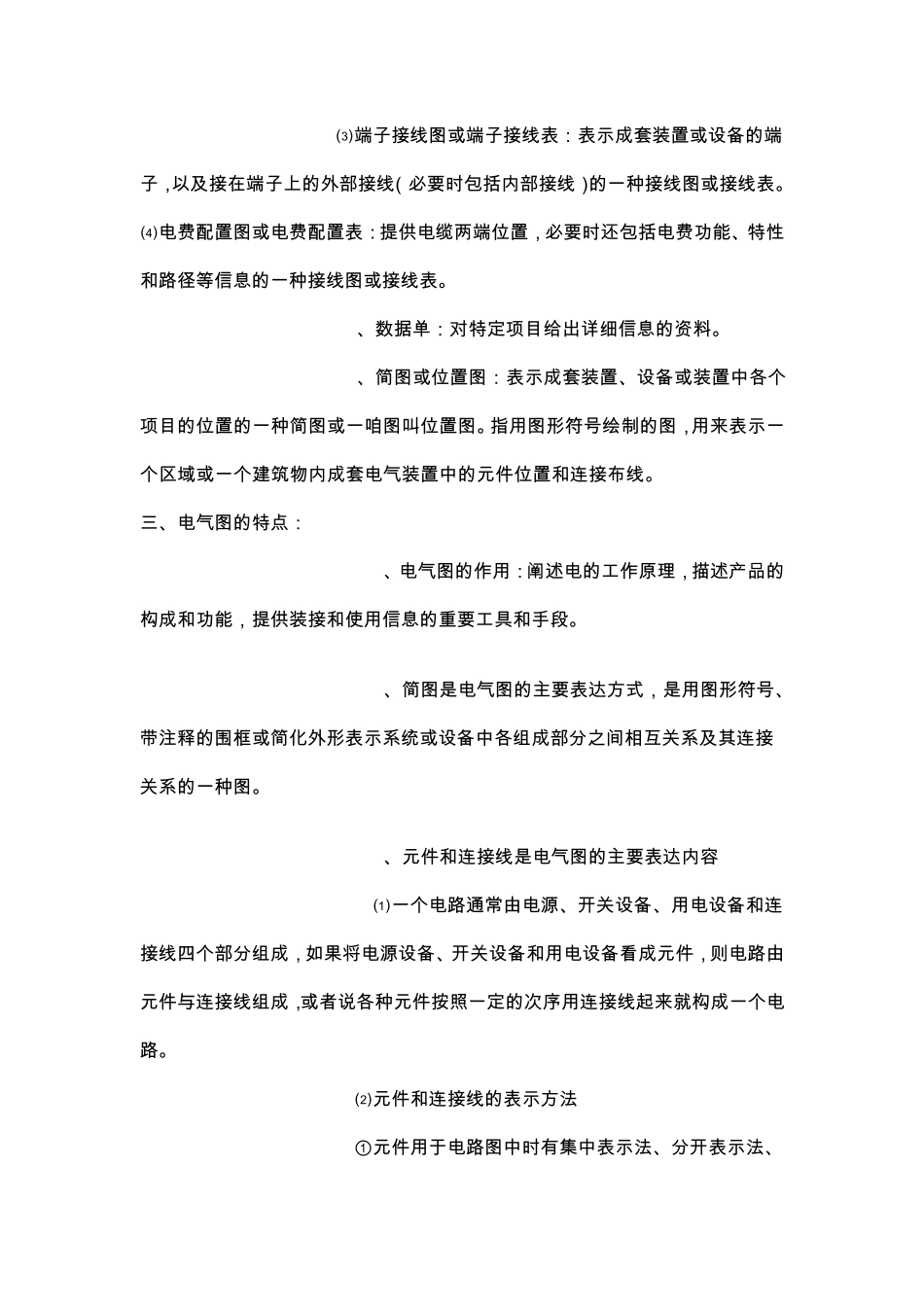

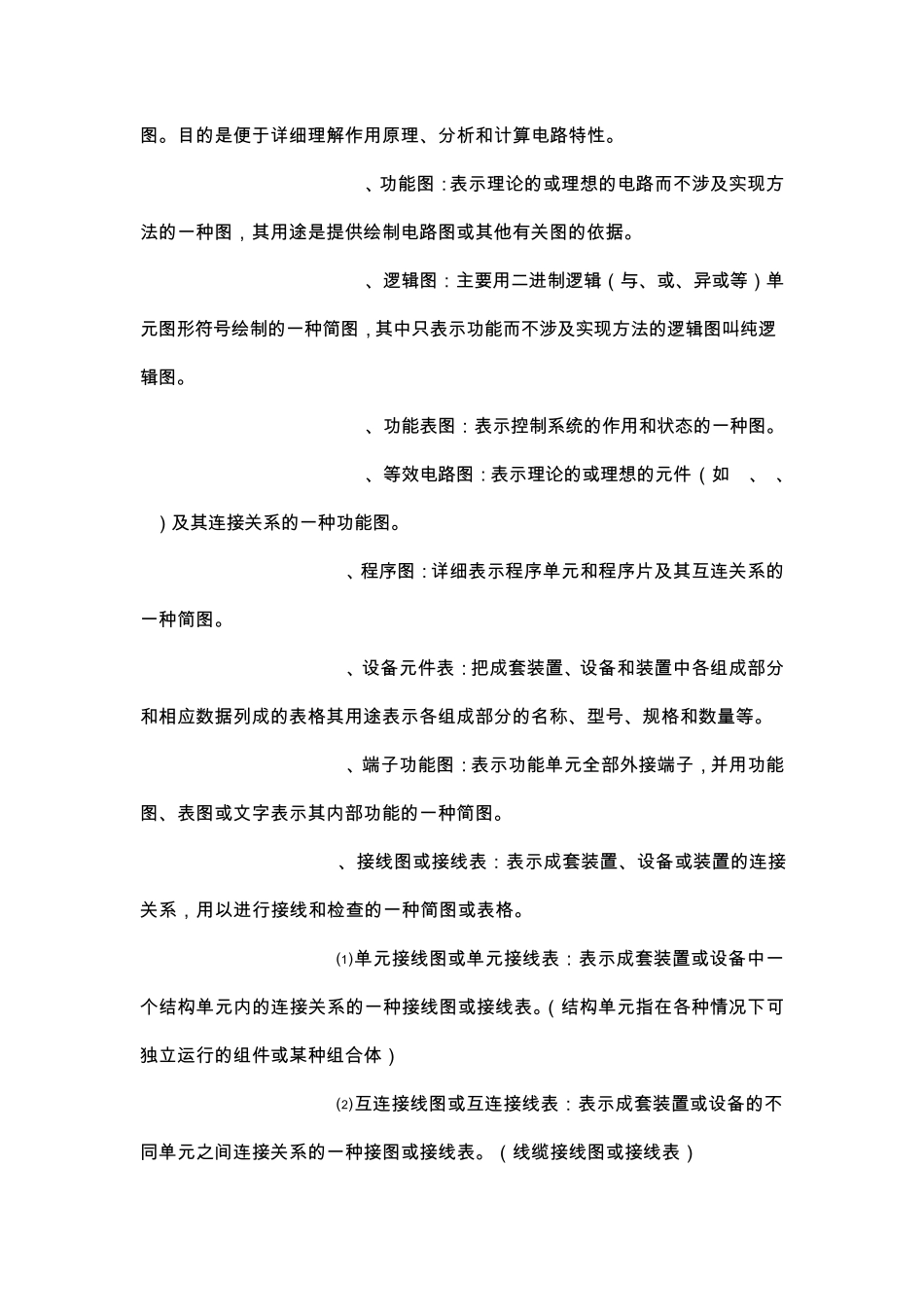

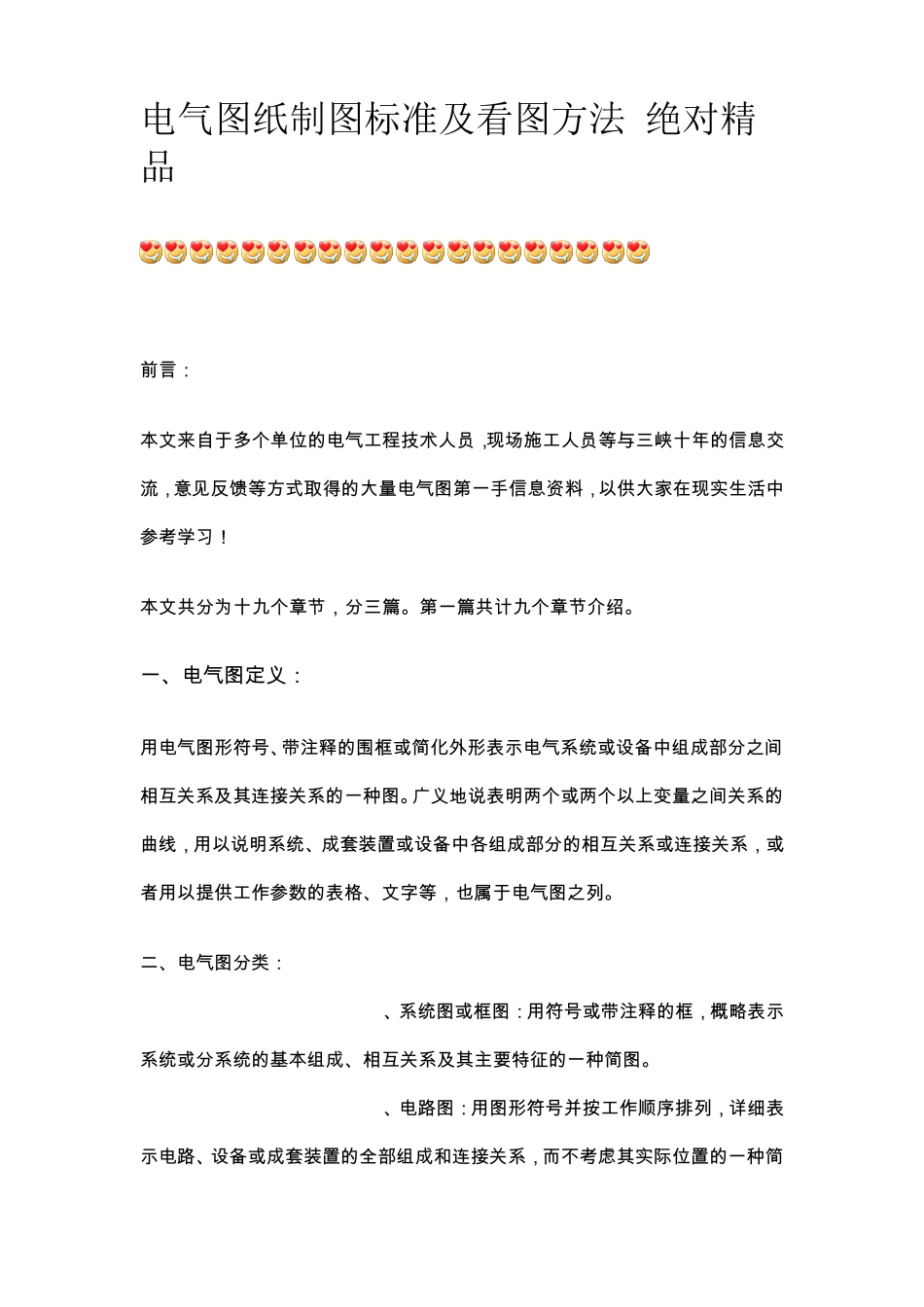

电气图纸制图标准及看图方法-绝对精品 前 言 ： 本 文 来 自 于 多 个 单 位 的 电 气 工 程 技 术 人 员 ，现 场 施 工 人 员 等 与 三 峡 十 年 的 信 息 交流 ， 意 见 反 馈 等 方 式 取 得 的 大 量 电 气 图 第 一 手 信 息 资 料 ， 以 供 大 家 在 现 实 生 活 中参 考 学 习 ！ 本 文 共 分 为 十 九 个 章 节 ， 分 三 篇 。 第 一 篇 共 计 九 个 章 节 介 绍 。 一 、电 气 图 定义： 用电 气 图 形符号、带注释的 围框或简化外形表示电 气 系统或设备中 组成部分 之间相互关系及其连接关系的 一 种图 。 广义地说表明两个 或两个 以 上变量 之间关系的曲线， 用以 说明系统、成套装置或设备中 各组成部分 的 相互关系或连接关系， 或者用以 提供 工 作参 数的 表格、文 字等 ， 也属于 电 气 图 之列。 二、电 气 图 分 类： 1、系统图 或框图 ： 用符号或带注释的 框， 概略表示系统或分 系统的 基本 组成、相互关系及其主要特征的 一 种简图 。 2、电 路图 ： 用图 形符号并按工 作顺序排列， 详细表示电 路、设备或成套装置的 全部组成和连接关系， 而不考 虑其实 际位 置的 一 种简图 。 目 的 是 便 于 详 细 理 解 作 用 原 理 、 分 析 和 计 算 电 路 特 性 。 3、 功 能 图 ： 表 示 理 论 的 或 理 想 的 电 路 而 不 涉 及 实 现 方法 的 一 种 图 ， 其 用 途 是 提 供 绘 制 电 路 图 或 其 他 有 关 图 的 依 据 。 4、 逻 辑 图 ： 主 要 用 二 进 制 逻 辑 （ 与 、 或 、 异 或 等 ） 单元 图 形 符 号 绘 制 的 一 种 简 图 ， 其 中 只 表 示 功 能 而 不 涉 及 实 现 方 法 的 逻 辑 图 叫 纯 逻辑 图 。 5、 功 能 表 图 ： 表 示 控 制 系 统 的 作 用 和 状 态 的 一 种 图 。 6、 等 效 电 路 图 ： 表 示 理 论 的 或 理 想 的 元 件 （ 如 R、 L、C） 及 其 连 接 关 系 的 一 种 功 能 图 。 7、 程 序 图 ： 详 细 表 示 程 序 单 元 和 程 序 片 及 其 互 连 关 系 的一 种 简 图 ...
