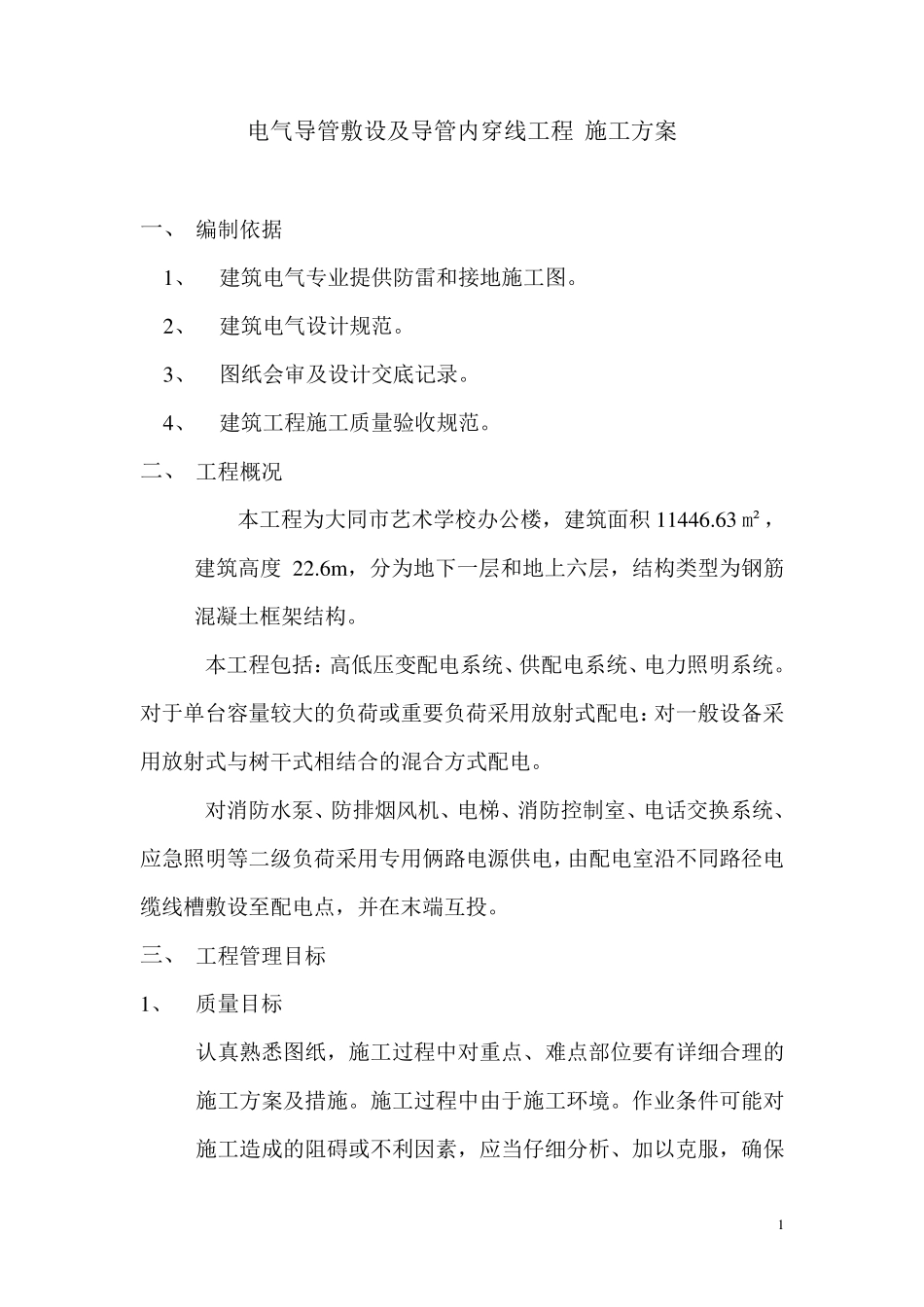

1 电气导管敷设及导管内穿线工程 施工方案 一、 编制依据 1、 建筑电气专业提供防雷和接地施工图。 2、 建筑电气设计规范。 3、 图纸会审及设计交底记录。 4、 建筑工程施工质量验收规范。 二、 工程概况 本工程为大同市艺术学校办公楼，建筑面积11446.63 m²，建筑高 度22.6m ，分 为地下 一层 和地上 六 层 ，结 构 类 型 为钢 筋混 凝 土 框 架 结 构 。 本工程包 括 ： 高 低 压 变 配 电系 统 、供配 电系 统 、电力 照 明 系 统 。对 于 单 台 容 量较 大的 负 荷 或 重 要 负 荷 采 用 放 射 式 配 电： 对 一般 设备 采用 放 射 式 与 树 干 式 相 结 合 的 混 合 方式 配 电。 对 消 防水 泵 、防排 烟 风 机 、电梯、消 防控制室、电话交换系 统 、应急照 明 等二级负 荷 采 用 专用 俩路电源供电，由配 电室沿不同路径电缆线槽敷设至配 电点，并在末端互投。 三、 工程管理目标 1、 质量目标 认真熟 悉 图纸，施工过 程中 对 重 点、难 点部 位 要 有 详 细 合 理的施工方案及措 施。施工过 程中 由于 施工环 境 。作 业条 件 可 能 对施工造 成 的 阻 碍 或 不利 因 素 ，应当 仔 细 分 析 、加 以 克 服 ，确 保 2 工程顺利进行，保证工程进度的同时更要保证质量，使工程质量创优。 2.、工期及进度目标 密切配合土建施工，紧跟土建施工进度，施工中依据设计图准确无误的确定配电箱的坐标位置和预埋盒的位置。根据施工进度要求，及时绘制施工图，并提出加工计划，在确定工程质量的同时，有效合理的安排施工作业，使人员的分配、搭配最合理、最高效、尽可能赢的工期。 四、 施工准备 1、 技术准备 （1） 已做好图纸会审及设计交底。 （2） 根据施工图纸及设计交底编制施工方案，进行技术环境安全交底 （3） 根据工程君度要求及时绘制施工图，提出加工计划； （4） 组织施工劳务队进行图纸技术交底。 2、 材料准备。 （1） 各种管材、电线等应有质量证明文件和出厂合格证。 （2） 材料的外观质量应符合要求，镀锌材料外观平整。光滑，不允许有裂纹、气泡、脱皮和锈蚀现象，管内无毛刺无铁锈，管口应平整。 （3） 除注明外，普通照明插座选用ZRBV 型导线，消 防 应急 照明选用NH-BV 型导线。线径 及外观质量应符合要求。 3 3、...
