电气工程概论复习资料

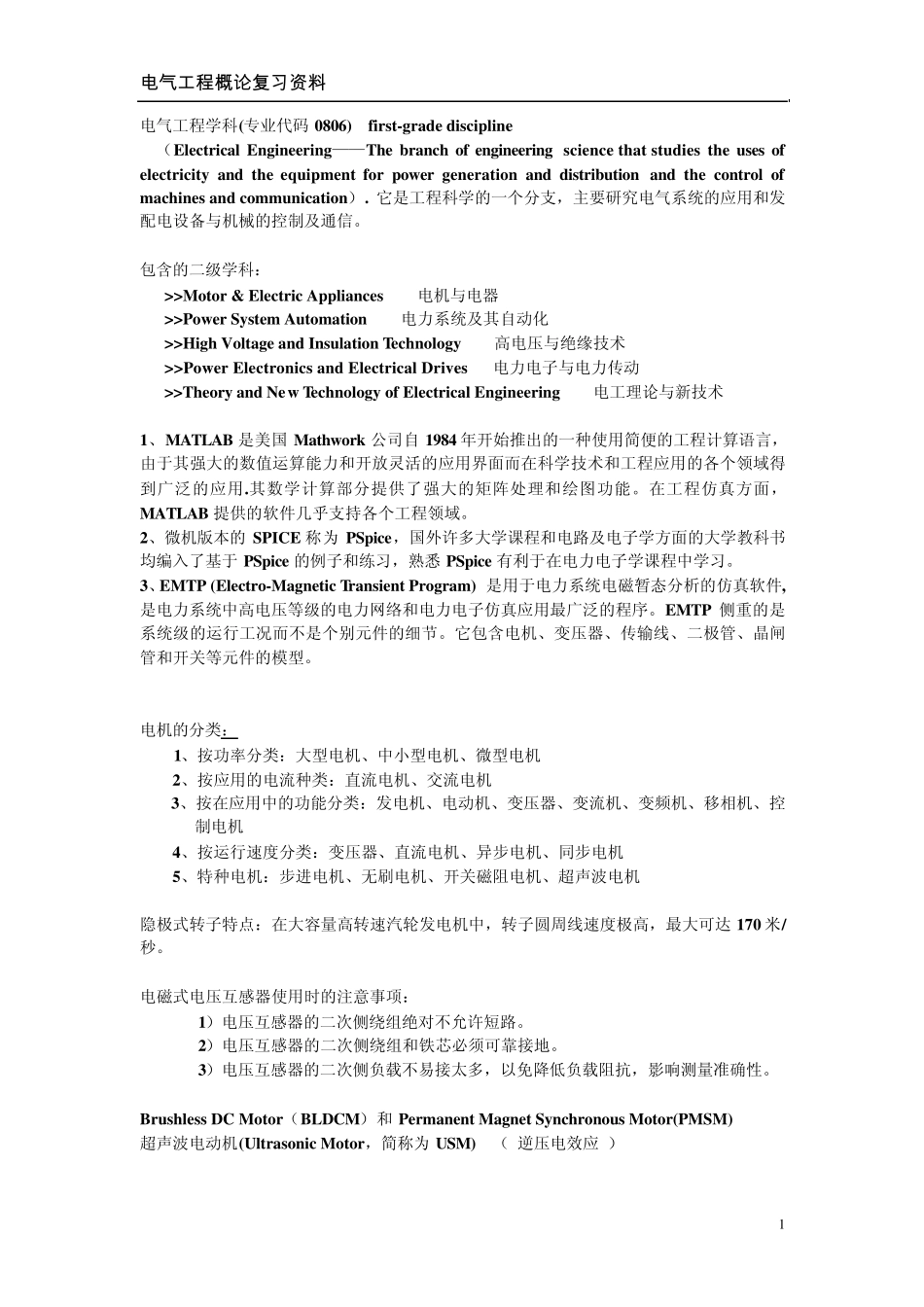

电 气 工 程 概 论 复 习资料 1 电气工程学科(专业代码0806) first-grade discipline （Electrical Engineering——The branch of engineering science that studies the uses of electricity and the equipment for power generation and distribution and the control of machines and communication）. 它是工程科学的一个分支，主要研究电气系统的应用和发配电设备与机械的控制及通信。 包含的二级学科： >>Motor & Electric Appliances 电机与电器 >>Power System Automation 电力系统及其自动化 >>High Voltage and Insulation Technology 高电压与绝缘技术 >>Power Electronics and Electrical Drives 电力电子与电力传动 >>Theory and New Technology of Electrical Engineering 电工理论与新技术 1、MATLAB 是美国 Mathwork 公司自 1984 年开始推出的一种使用简便的工程计算语言，由于其强大的数值运算能力和开放灵活的应用界面而在科学技术和工程应用的各个领域得到广泛的应用.其数学计算部分提供了强大的矩阵处理和绘图功能。在工程仿真方面，MATLAB 提供的软件几乎支持各个工程领域。 2、微机版本的 SPICE 称为 PSpice，国外许多大学课程和电路及电子学方面的大学教科书均编入了基于 PSpice 的例子和练习，熟悉 PSpice 有利于在电力电子学课程中学习。 3、EMTP (Electro-Magnetic Transient Program) 是用于电力系统电磁暂态分析的仿真软件,是电力系统中高电压等级的电力网络和电力电子仿真应用最广泛的程序。EMTP 侧重的是系统级的运行工况而不是个别元件的细节。它包含电机、变压器、传输线、二极管、晶闸管和开关等元件的模型。 电机的分类： 1、按功率分类：大型电机、中小型电机、微型电机 2、按应用的电流种类：直流电机、交流电机 3、按在应用中的功能分类：发电机、电动机、变压器、变流机、变频机、移相机、控制电机 4、按运行速度分类：变压器、直流电机、异步电机、同步电机 5、特种电机：步进电机、无刷电机、开关磁阻电机、超声波电机 隐极式转子特点：在大容量高转速汽轮发电机中，转子圆周线速度极高，最大可达 170 米/秒。 电磁式电压互感器使用时的注意事项： 1）电压互感器的二次侧绕组绝对不允许短路。 2）电压互感器的二次侧绕组和铁芯必须可靠接地。 3）电压互感器的二次侧负载不易接太多，以免降低负...
