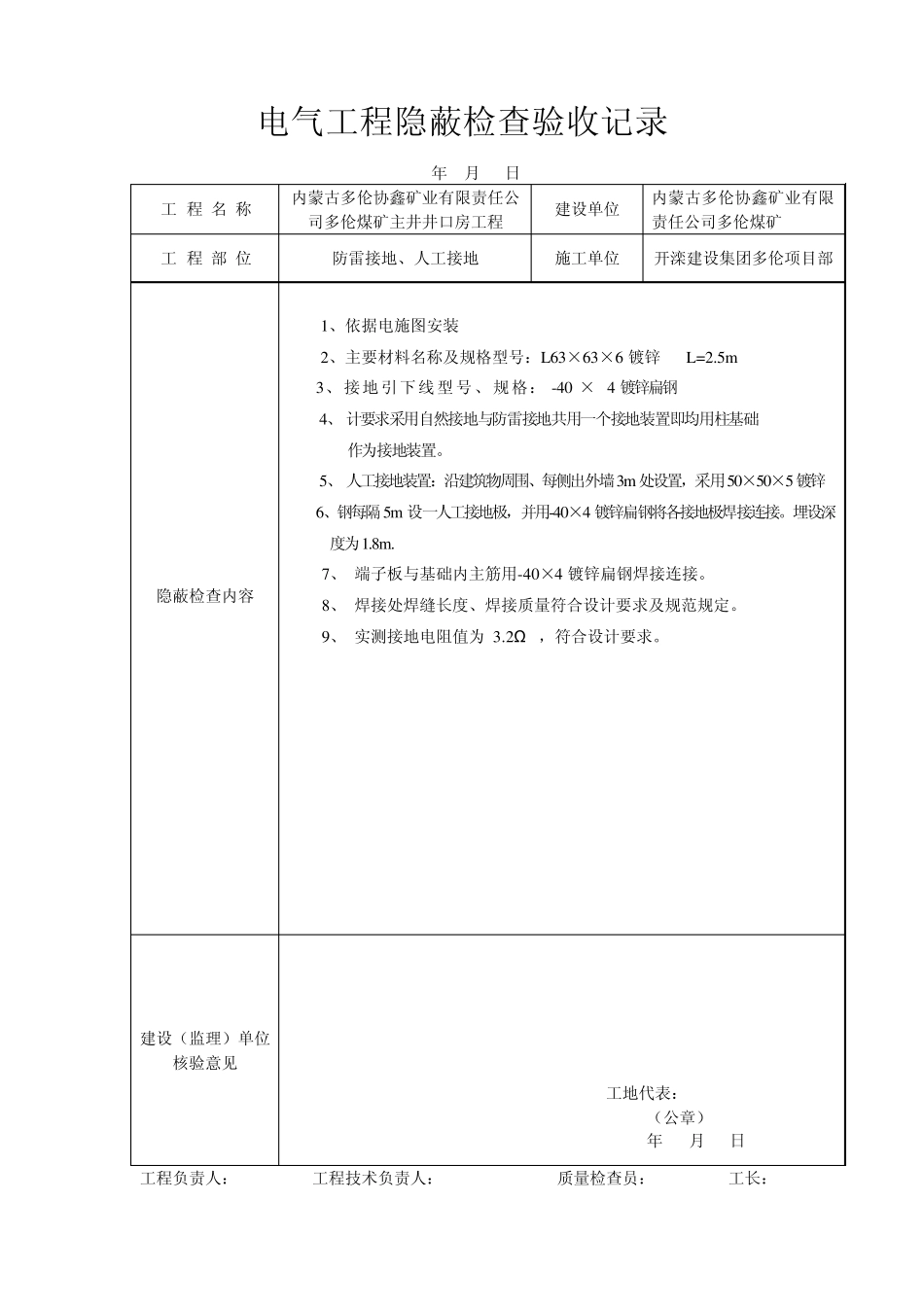

电气工程隐蔽检查验收记录 年 月 日 工 程 名 称 内蒙古多伦协鑫矿业有限责任公司多伦煤矿主井井口房工程 建设单位 内蒙古多伦协鑫矿业有限责任公司多伦煤矿 工 程 部 位 防雷接地、人工接地 施工单位 开滦建设集团多伦项目部 隐蔽检查内容 1、依据电施图安装 2、主要材料名称及规格型号：L63×63×6 镀锌 L=2.5m 3、接地引下线型号、规格： -40 × 4 镀锌扁钢 4、 计要求采用自然接地与防雷接地共用一个接地装置即均用柱基础 作为接地装置。 5、 人工接地装置：沿建筑物周围、每侧出外墙3m 处设置，采用50×50×5镀锌 6、钢每隔5m 设一人工接地极，并用-40×4 镀锌扁钢将各接地极焊接连接。埋设深度为1.8m. 7、 端子板与基础内主筋用-40×4 镀锌扁钢焊接连接。 8、 焊接处焊缝长度、焊接质量符合设计要求及规范规定。 9、 实测接地电阻值为 3.2Ω ，符合设计要求。 建设（监理）单位核验意见 工地代表： （公章） 年 月 日 工程负责人： 工程技术负责人： 质量检查员： 工长： 电气工程隐蔽检查验收记录 年 月 日 工 程 名 称 内蒙古多伦协鑫矿业有限责任公司多伦煤矿水处理系统工程（矿井水处理站） 建设单位 内蒙古多伦协鑫矿业有限责任公司多伦煤矿 工 程 部 位 防雷接地装置-避雷引下线 施工单位 开滦建设集团多伦项目部 隐蔽检查内容 依据电施图，利用基础底板内的主钢筋作为接地装置，结构基础底板内的主钢筋相互之间及主钢筋与柱主筋（避雷引下线）可靠焊接，柱主筋与地梁主筋可靠焊接，接地极扁铁-4 0×4由地梁主筋引出。 建设（监理）单位核验意见 工地代表： （公章） 年 月 日 工程负责人： 工程技术负责人： 质量检查员： 工长： 电气工程隐蔽检查验收记录 年 月 日 工 程 名 称 副井井口房 建设单位 内蒙古多伦协鑫矿业有限责任公司多伦煤矿 工 程 部 位 暗敷管线 施工单位 开滦建设集团多伦项目部 隐蔽检查内容 1、导线的规格，型号必须符合设计要求，并有出厂合格证。 2、穿线管壁薄厚均匀，无气泡及管身变形等现象。 3 、焊管管的连接采用焊接 4、敷设管路时，无弯曲。线路的直线段的长度超过 15m时，直角弯有3个且长度超过 8m时，均在中途装设接线盒。 5、 剔槽敷管加以固定并用高标号水泥砂浆保护，保护层不小于 15mm。 6、 盒、箱设置正确，固定可靠，管子进入盒、箱处顺直，在盒、箱内露出的长度小于...
