电气技术中的项目代号

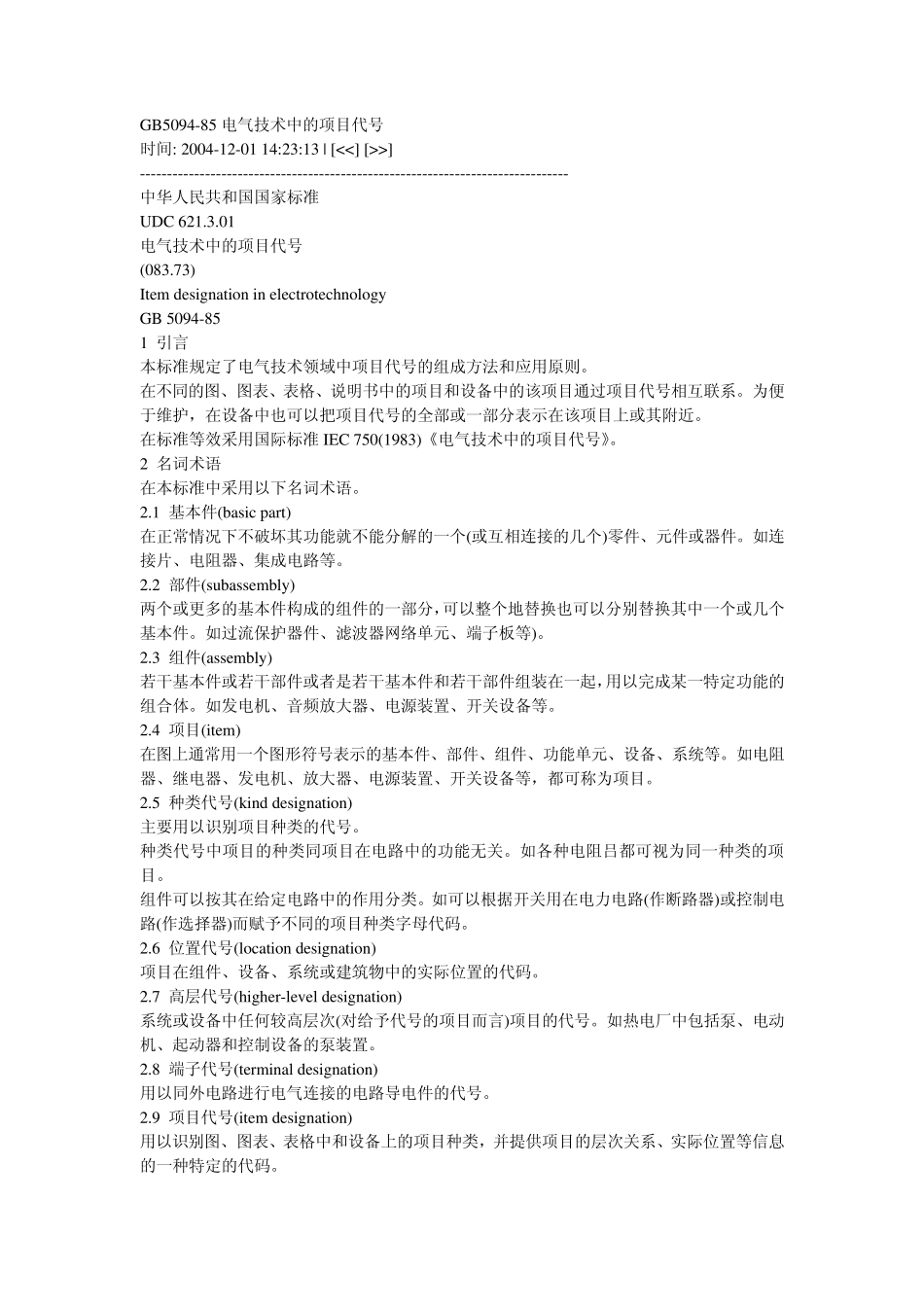

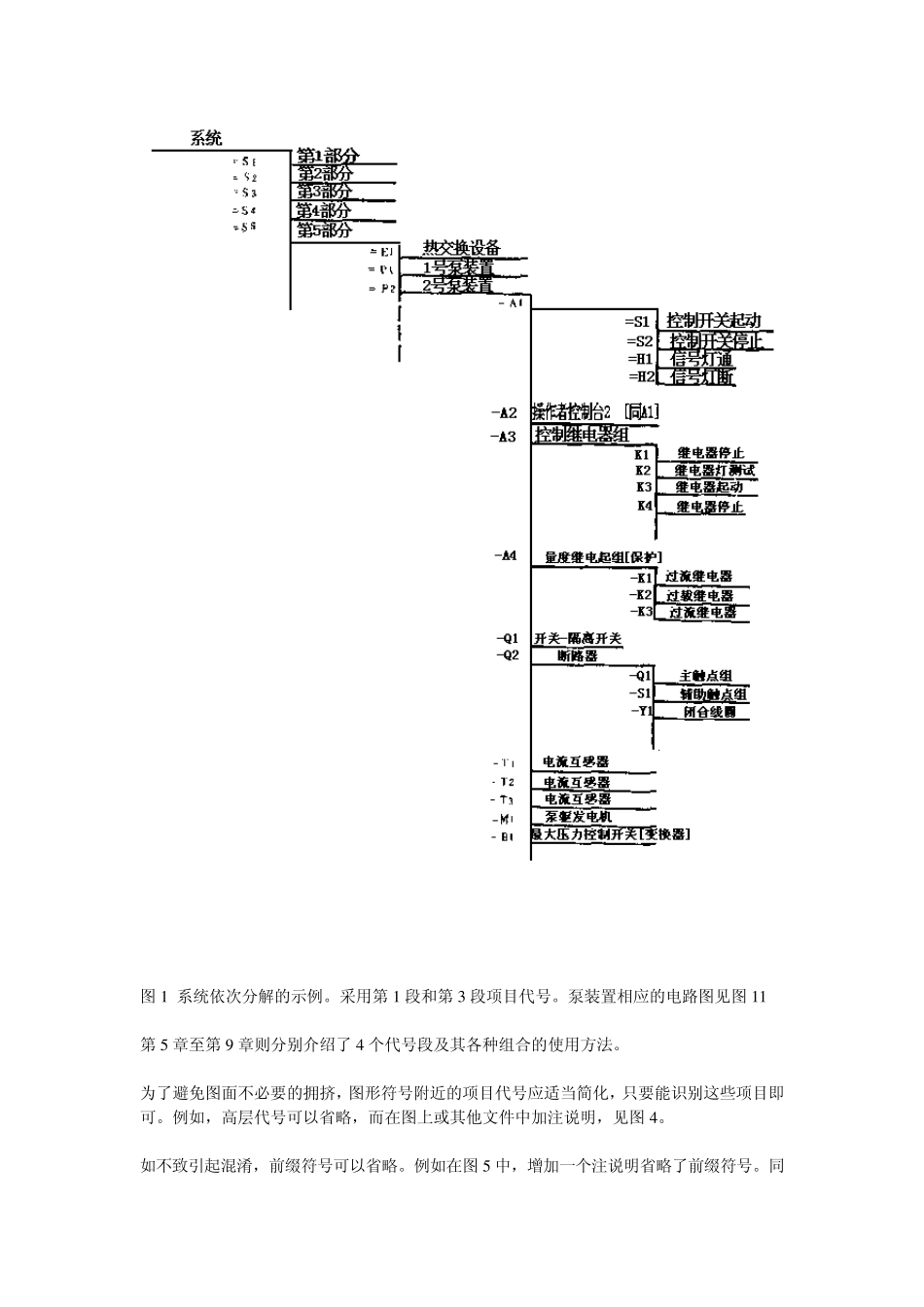

GB5094-85 电气技术中的项目代号 时间: 2004-12-01 14:23:13 | [<<] [>>] ------------------------------------------------------------------------------- 中华人民共和国国家标准 UDC 621.3.01 电气技术中的项目代号 (083.73) Item designation in electrotechnology GB 5094-85 1 引言 本标准规定了电气技术领域中项目代号的组成方法和应用原则。 在不同的图、图表、表格、说明书中的项目和设备中的该项目通过项目代号相互联系。为便于维护，在设备中也可以把项目代号的全部或一部分表示在该项目上或其附近。 在标准等效采用国际标准IEC 750(1983)《电气技术中的项目代号》。 2 名词术语 在本标准中采用以下名词术语。 2.1 基本件(basic part) 在正常情况下不破坏其功能就不能分解的一个(或互相连接的几个)零件、元件或器件。如连接片、电阻器、集成电路等。 2.2 部件(subassembly) 两个或更多的基本件构成的组件的一部分，可以整个地替换也可以分别替换其中一个或几个基本件。如过流保护器件、滤波器网络单元、端子板等)。 2.3 组件(assembly) 若干基本件或若干部件或者是若干基本件和若干部件组装在一起，用以完成某一特定功能的组合体。如发电机、音频放大器、电源装置、开关设备等。 2.4 项目(item) 在图上通常用一个图形符号表示的基本件、部件、组件、功能单元、设备、系统等。如电阻器、继电器、发电机、放大器、电源装置、开关设备等，都可称为项目。 2.5 种类代号(kind designation) 主要用以识别项目种类的代号。 种类代号中项目的种类同项目在电路中的功能无关。如各种电阻吕都可视为同一种类的项目。 组件可以按其在给定电路中的作用分类。如可以根据开关用在电力电路(作断路器)或控制电路(作选择器)而赋予不同的项目种类字母代码。 2.6 位置代号(location designation) 项目在组件、设备、系统或建筑物中的实际位置的代码。 2.7 高层代号(higher-level designation) 系统或设备中任何较高层次(对给予代号的项目而言)项目的代号。如热电厂中包括泵、电动机、起动器和控制设备的泵装置。 2.8 端子代号(terminal designation) 用以同外电路进行电气连接的电路导电件的代号。 2.9 项目代号(item designation) 用以识别图、图表、表格中和设备上的项目种类，并提供项目的层次关系、实际位置等信息的一种特定的代码。 2.10 代号段(designation block) 具有相关信...
