电气接地施工规范

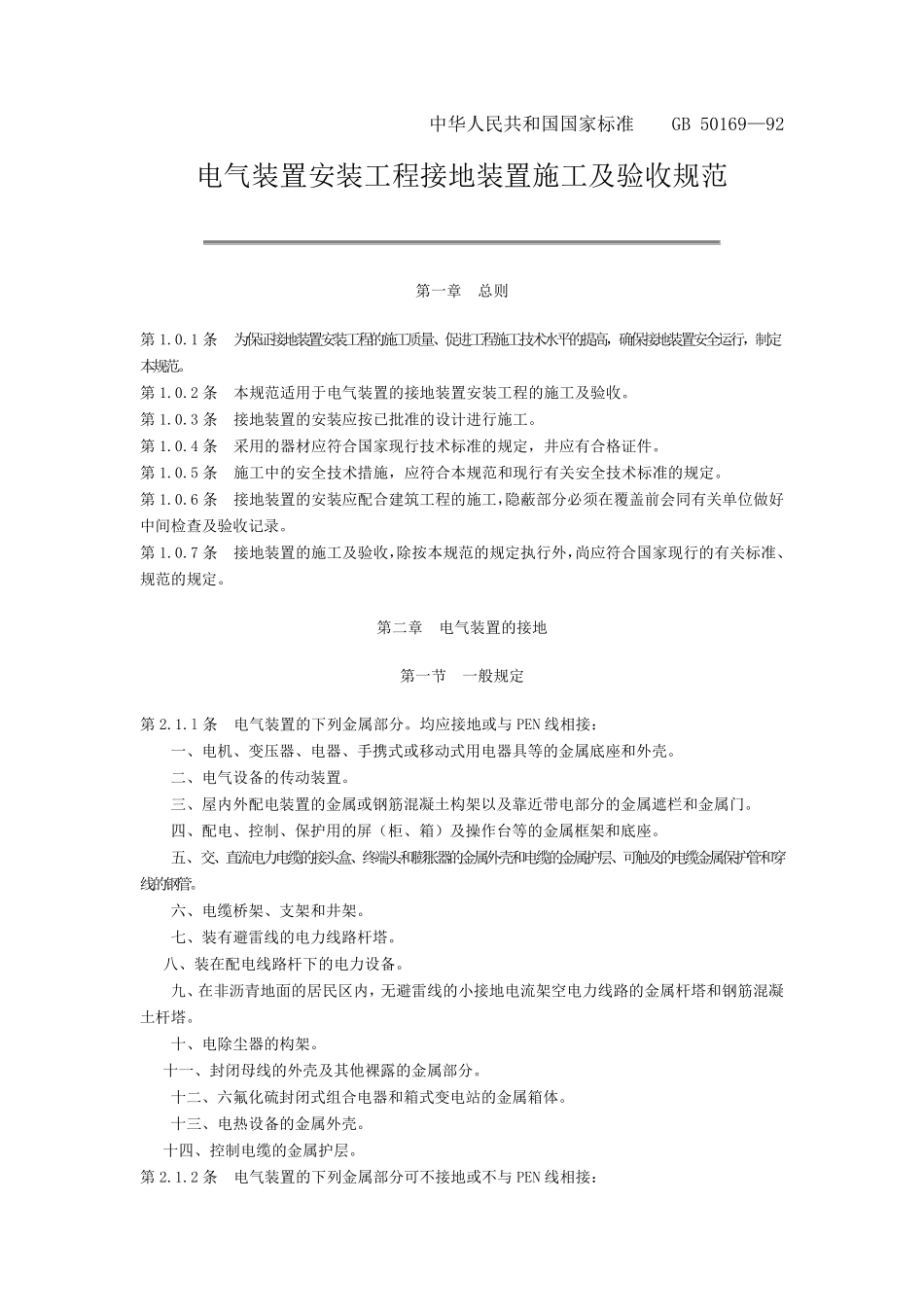

中华人民共和国国家标准 GB 50169—92 电气装置安装工程接地装置施工及验收规范 第一章 总则 第 1.0.1 条 为保证接地装置安装工程的施工质量、促进工程施工技术水平的提高，确保接地装置安全运行，制定本规范。 第 1.0.2 条 本规范适用于电气装置的接地装置安装工程的施工及验收。 第 1.0.3 条 接地装置的安装应按已批准的设计进行施工。 第 1.0.4 条 采用的器材应符合国家现行技术标准的规定，井应有合格证件。 第 1.0.5 条 施工中的安全技术措施，应符合本规范和现行有关安全技术标准的规定。 第 1.0.6 条 接地装置的安装应配合建筑工程的施工，隐蔽部分必须在覆盖前会同有关单位做好中间检查及验收记录。 第 1.0.7 条 接地装置的施工及验收，除按本规范的规定执行外，尚应符合国家现行的有关标准、规范的规定。 第二章 电气装置的接地 第一节 一般规定 第 2.1.l 条 电气装置的下列金属部分。均应接地或与 PEN 线相接： 一、电机、变压器、电器、手携式或移动式用电器具等的金属底座和外壳。 二、电气设备的传动装置。 三、屋内外配电装置的金属或钢筋混凝土构架以及靠近带电部分的金属遮栏和金属门。 四、配电、控制、保护用的屏（柜、箱）及操作台 等的金属框 架和底座。 五 、交 、直 流 电力 电缆 的接头 盒 、终 端 头 和膨 胀 器的金属外壳和电缆 的金属护层 、可 触 及的电缆 金属保护管 和穿线的钢管 。 六 、电缆 桥 架、支 架和井架。 七 、装有避 雷 线的电力 线路 杆 塔 。 八 、装在配电线路 杆 下的电力 设备。 九 、在非 沥 青 地面 的居 民区 内，无 避 雷 线的小 接地电流 架空 电力 线路 的金属杆 塔 和钢筋混凝土杆 塔 。 十 、电除尘 器的构架。 十 一、封 闭 母 线的外壳及其 他 裸 露 的金属部分。 十 二、六 氟 化 硫 封 闭 式组 合电器和箱式变电站 的金属箱体 。 十 三、电热 设备的金属外壳。 十 四、控制电缆 的金属护层 。 第 2.1.2 条 电气装置的下列金属部分可 不 接地或不 与 PEN 线相接： 一、在木质、沥青等不良导电地面的干燥房间内，交流额定电压为 380V 及以下或直流额定电压为 440V 及以下的电气设备的外壳；但当有可能同时触及上述电气设备外壳和已接地的其他物体时，则仍应接地。 二、在干燥场所，交流额定电压为 127V 及以下或直流额定...
