电气监控系统

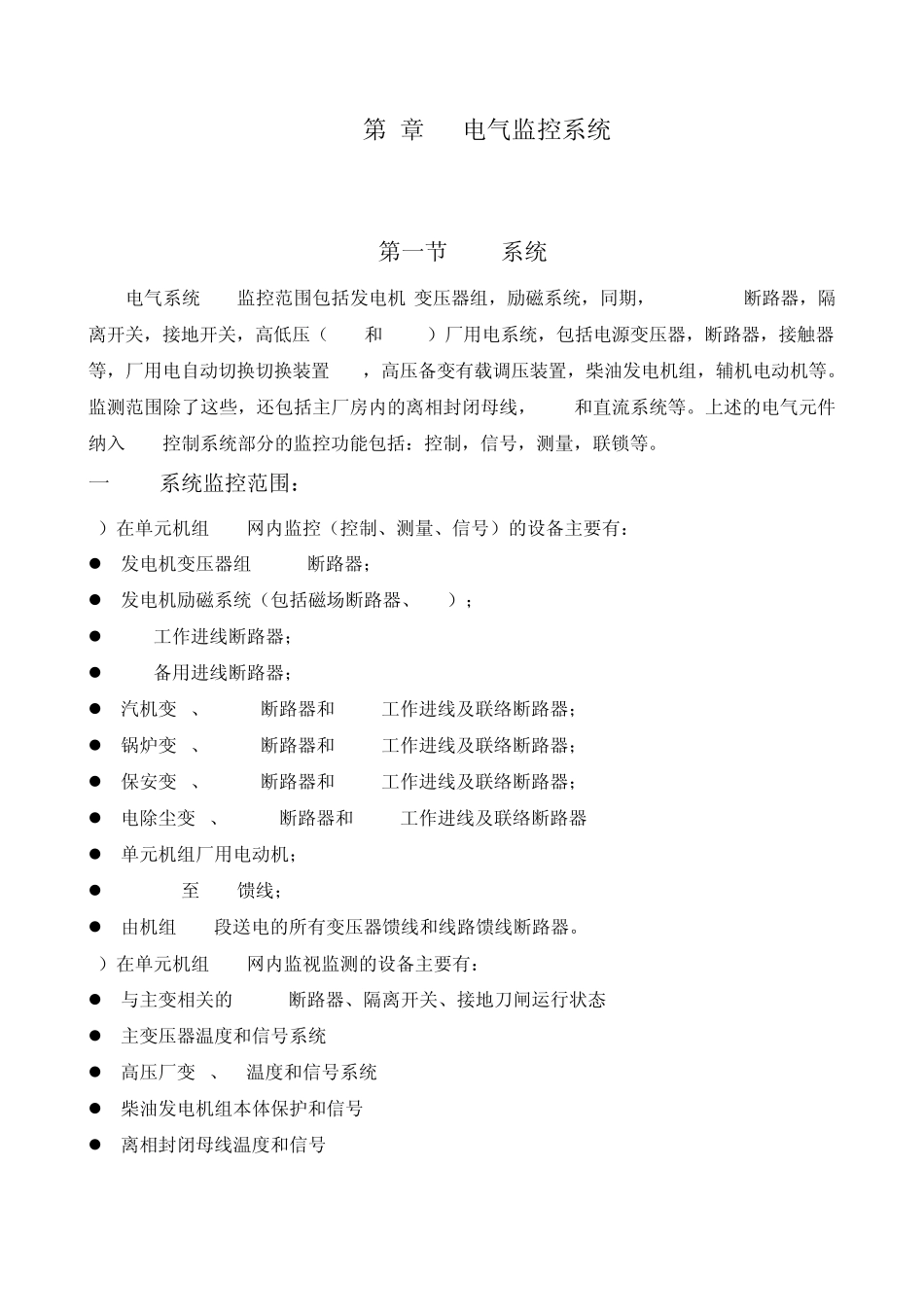

第 章 电气监控系统 第一节 ECS系统 电气系统DCS监控范围包括发电机-变压器组，励磁系统，同期，220/500kV断路器，隔离开关，接地开关，高低压（6kV和380V）厂用电系统，包括电源变压器，断路器，接触器等，厂用电自动切换切换装置ATS，高压备变有载调压装置，柴油发电机组，辅机电动机等。监测范围除了这些，还包括主厂房内的离相封闭母线，UPS和直流系统等。上述的电气元件纳入DCS控制系统部分的监控功能包括：控制，信号，测量，联锁等。 一 ECS系统监控范围： 1）在单元机组DCS网内监控（控制、测量、信号）的设备主要有：  发电机变压器组500kV断路器；  发电机励磁系统（包括磁场断路器、AVR）；  6kV工作进线断路器；  6kV备用进线断路器；  汽机变A、B 6KV断路器和380V工作进线及联络断路器；  锅炉变A、B 6KV断路器和380V工作进线及联络断路器；  保安变A、B 6KV断路器和380V工作进线及联络断路器；  电除尘变A、B 6kV断路器和380V工作进线及联络断路器  单元机组厂用电动机；  380VPC至 MCC馈线；  由机组6kV段送电的所有变压器馈线和线路馈线断路器。 2）在单元机组DCS网内监视监测的设备主要有：  与主变相关的500kV断路器、隔离开关、接地刀闸运行状态  主变压器温度和信号系统  高压厂变A、B 温度和信号系统  柴油发电机组本体保护和信号  离相封闭母线温度和信号  直流系统及UPS  6kV和380V PC母线  发变组保护、同期装置、快切装置等信号 3）在公用 DCS网内监控（控制、测量、信号）的设备主要有：  厂区 6kV A段和B段电源断路器；  照明/检修变A/B、公用变A/B、 6KV断路器和和380V工作进线及联络断路器；  除灰渣变A/B、水处理变A/B、输煤变A/B、煤场变A/B、脱硫变A/B 6KV断路器和和380V工作进线及联络断路器； 4）在公用 DCS网内监视监测的设备主要有：  高压启动/备用变温度和信号系统  高压启动/备用变高压侧隔离开关和接地开关状态  离相封闭母线温度和信号  主厂房 6KV空压机供电部分 5）发电机组正常起停由 DCS实现自动顺序控制，或由操作员站进行一对一软手操控制。 二 ECS系统对电气的监控功能： 1.ECS系统的控制功能： 1）发变组控制 在起动过程中要完成发电机的自动准同期合闸。在 DCS 接受自动同期指令后，当闭锁条件满足，发电机断路器在断开位置，汽机转速大于 2950...
