电气符号含义

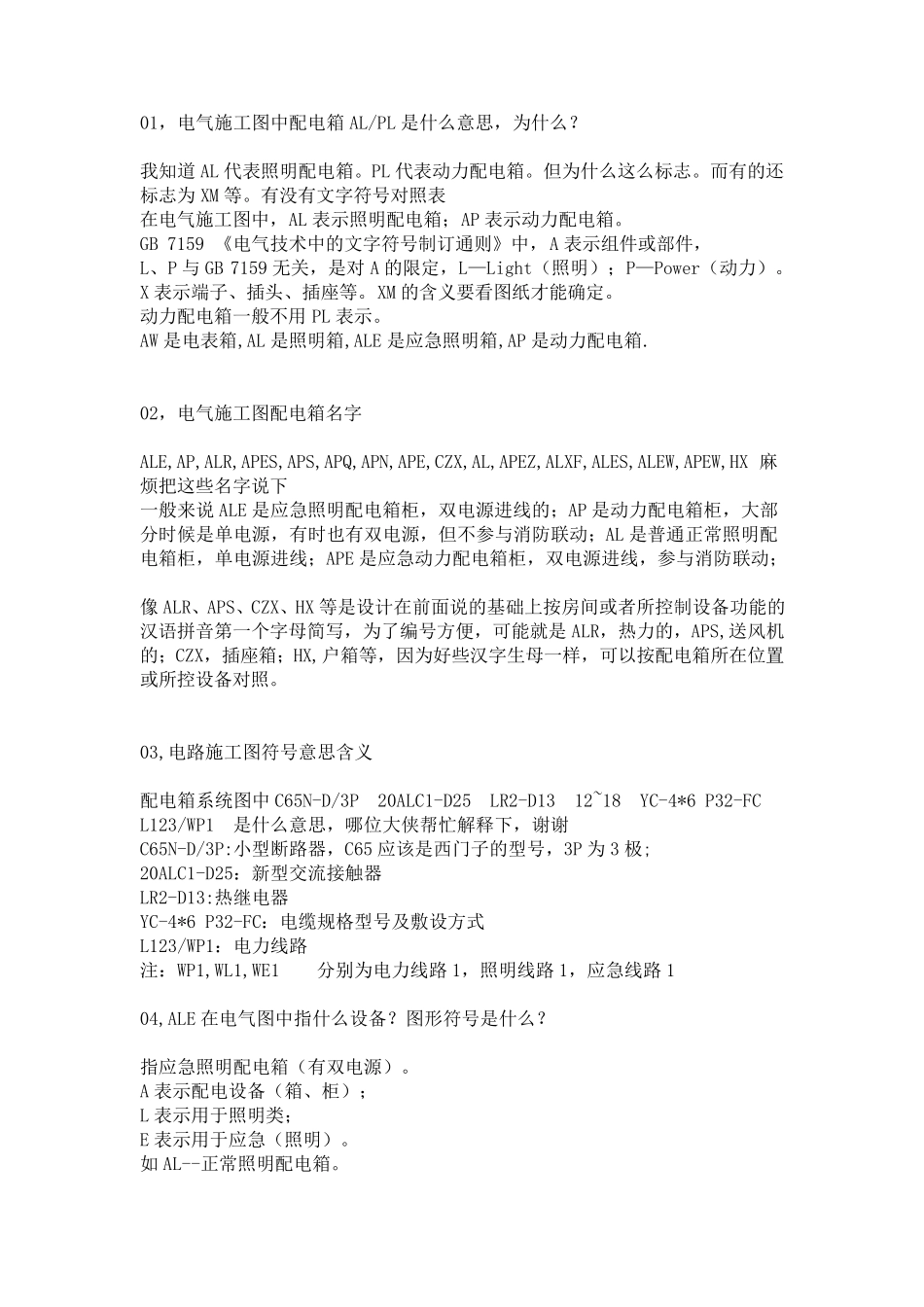

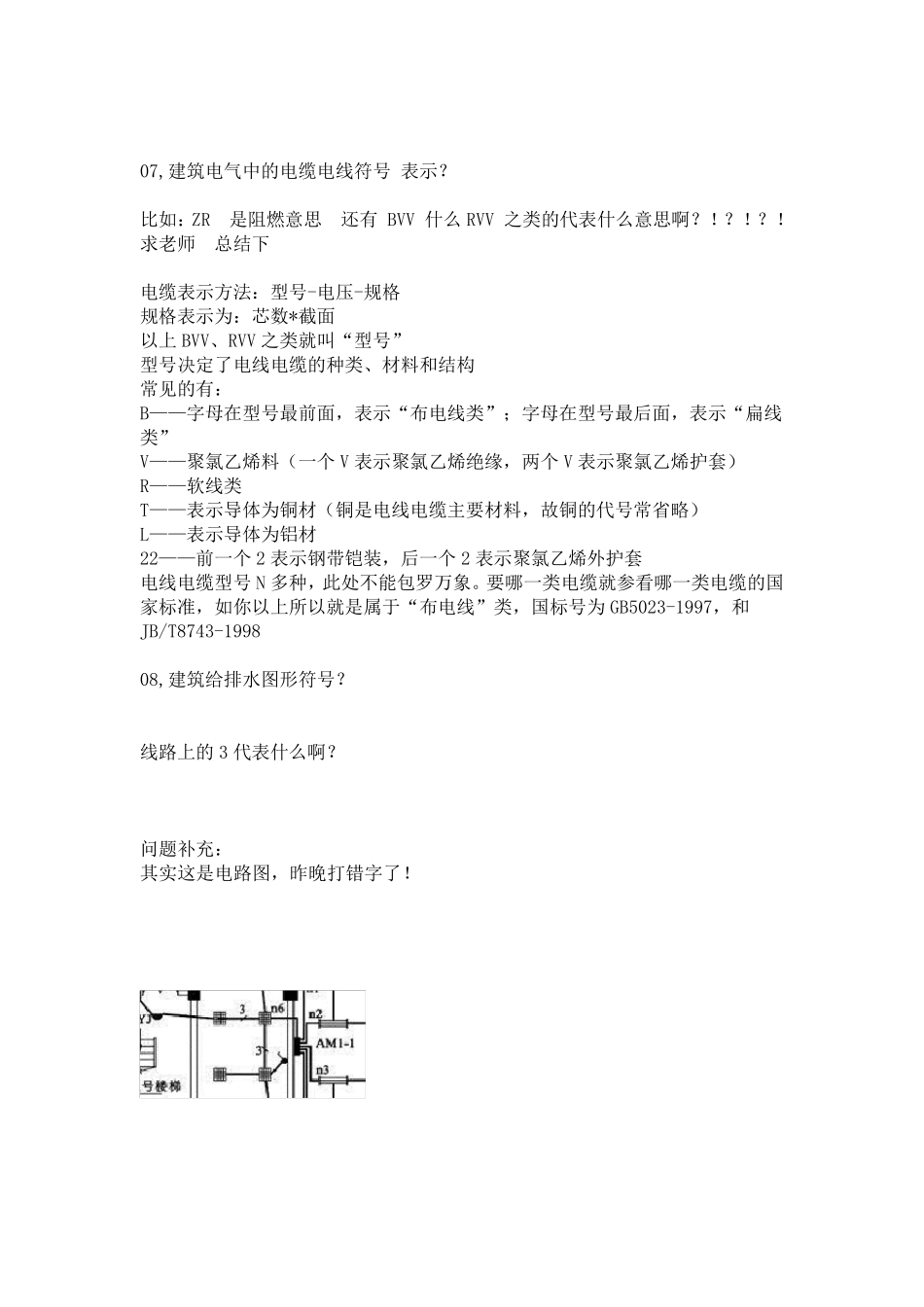

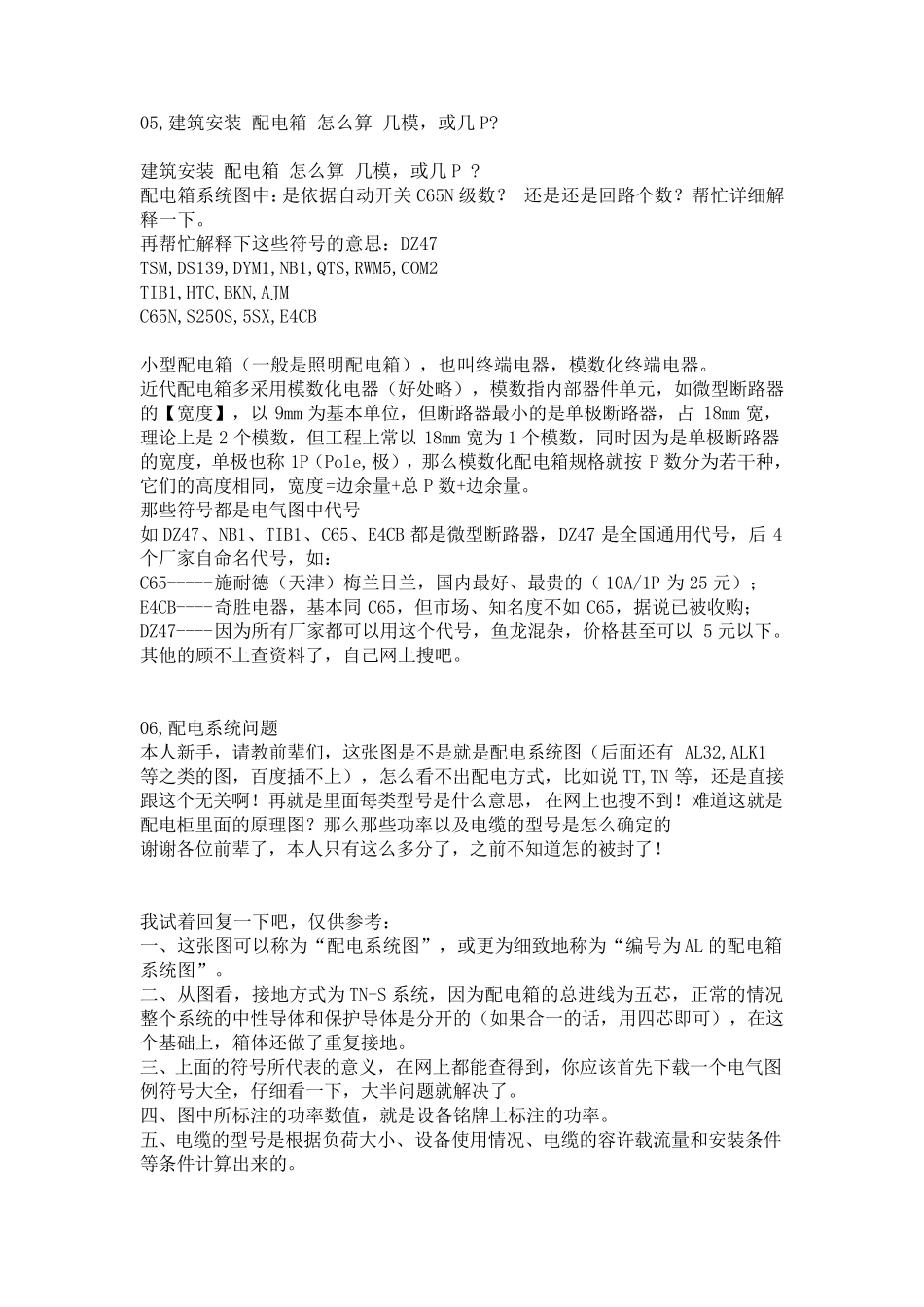

01，电气施工图中配电箱AL/PL 是什么意思，为什么？ 我知道AL 代表照明配电箱。PL 代表动力配电箱。但为什么这么标志。而有的还标志为XM 等。有没有文字符号对照表 在电气施工图中，AL 表示照明配电箱；AP 表示动力配电箱。 GB 7159 《电气技术中的文字符号制订通则》中，A 表示组件或部件， L、P 与GB 7159 无关，是对A 的限定，L—Light（照明）；P—Power（动力）。 X 表示端子、插头、插座等。XM 的含义要看图纸才能确定。 动力配电箱一般不用 PL 表示。 AW 是电表箱,AL 是照明箱,ALE 是应急照明箱,AP 是动力配电箱. 02，电气施工图配电箱名字 ALE,AP,ALR,APES,APS,APQ,APN,APE,CZX,AL,APEZ,ALXF,ALES,ALEW,APEW,HX 麻烦把这些名字说下 一般来说 ALE 是应急照明配电箱柜，双电源进线的；AP 是动力配电箱柜，大部分时候是单电源，有时也有双电源，但不参与消防联动；AL 是普通正常照明配电箱柜，单电源进线；APE 是应急动力配电箱柜，双电源进线，参与消防联动； 像 ALR、APS、CZX、HX 等是设计在前面说的基础上按房间或者所控制设备功能的汉语拼音第一个字母简写，为了编号方便，可能就是ALR，热力的，APS,送风机的；CZX，插座箱；HX,户箱等，因为好些汉字生母一样，可以按配电箱所在位置或所控设备对照。 03,电路施工图符号意思含义 配电箱系统图中C65N-D/3P 20ALC1-D25 LR2-D13 12~18 YC-4*6 P32-FC L123/WP1 是什么意思，哪位大侠帮忙解 释 下，谢 谢 C65N-D/3P:小 型 断 路器 ，C65 应该 是西 门 子的型 号，3P 为3 极 ; 20ALC1-D25： 新 型 交 流 接 触 器 LR2-D13:热继 电器 YC-4*6 P32-FC： 电缆 规 格 型 号及 敷 设方式 L123/WP1： 电力线路 注 ： WP1,WL1,WE1 分别 为电力线路1，照明线路1，应急线路1 04,ALE 在电气图中指 什么设备？图形 符号是什么？ 指 应急照明配电箱（有双电源）。 A 表示配电设备（箱、柜）； L 表示用于 照明类 ； E 表示用于 应急（照明）。 如 AL--正常照明配电箱。 05,建 筑 安 装 配 电 箱 怎 么 算 几 模 ， 或 几 P? 建 筑 安 装 配 电 箱 怎 么 算 几 模 ， 或 几 P ? 配 电 箱 系 统 图 中 ：是 依 据 自 动 开 关 C65N 级 数 ？ 还 是 还 是 回 路 个 数 ？ 帮 忙 详 细 解释 一 下 。 再 帮 忙 解 释 ...
