电气规范室内布线

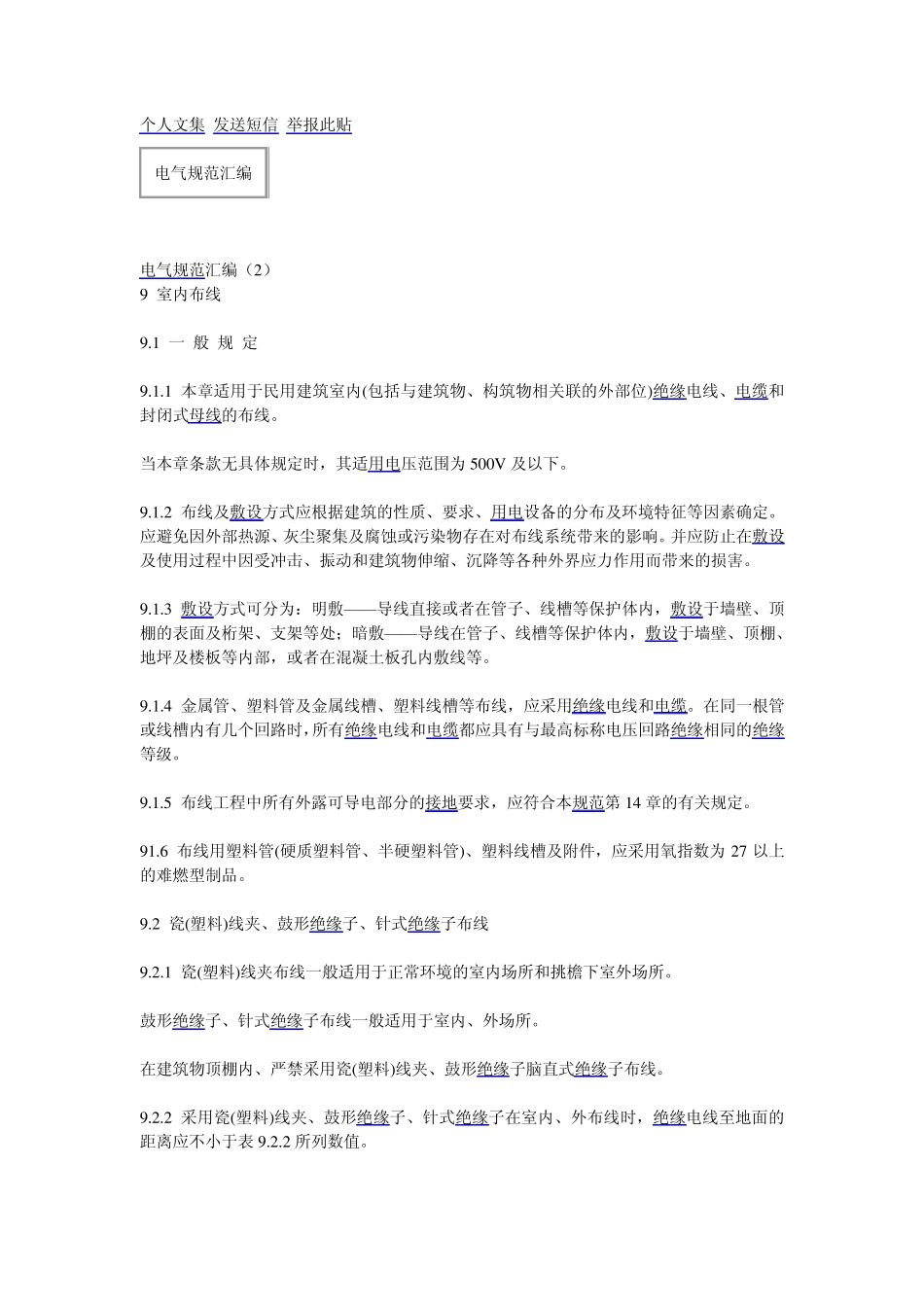

个人文集 发送短信 举报此贴 电气规范汇编 电气规范汇编（2） 9 室内布线 9.1 一 般 规 定 9.1.1 本章适用于民用建筑室内(包括与建筑物、构筑物相关联的外部位)绝缘电线、电缆和封闭式母线的布线。 当本章条款无具体规定时，其适用电压范围为 500V 及以下。 9.1.2 布线及敷设方式应根据建筑的性质、要求、用电设备的分布及环境特征等因素确定。应避免因外部热源、灰尘聚集及腐蚀或污染物存在对布线系统带来的影响。并应防止在敷设及使用过程中因受冲击、振动和建筑物伸缩、沉降等各种外界应力作用而带来的损害。 9.1.3 敷设方式可分为：明敷——导线直接或者在管子、线槽等保护体内，敷设于墙壁、顶棚的表面及桁架、支架等处；暗敷——导线在管子、线槽等保护体内，敷设于墙壁、顶棚、地坪及楼板等内部，或者在混凝土板孔内敷线等。 9.1.4 金属管、塑料管及金属线槽、塑料线槽等布线，应采用绝缘电线和电缆。在同一根管或线槽内有几个回路时，所有绝缘电线和电缆都应具有与最高标称电压回路绝缘相同的绝缘等级。 9.1.5 布线工程中所有外露可导电部分的接地要求，应符合本规范第 14 章的有关规定。 91.6 布线用塑料管(硬质塑料管、半硬塑料管)、塑料线槽及附件，应采用氧指数为 27 以上的难燃型制品。 9.2 瓷(塑料)线夹、鼓形绝缘子、针式绝缘子布线 9.2.1 瓷(塑料)线夹布线一般适用于正常环境的室内场所和挑檐下室外场所。 鼓形绝缘子、针式绝缘子布线一般适用于室内、外场所。 在建筑物顶棚内、严禁采用瓷(塑料)线夹、鼓形绝缘子脑直式绝缘子布线。 9.2.2 采用瓷(塑料)线夹、鼓形绝缘子、针式绝缘子在室内、外布线时，绝缘电线至地面的距离应不小于表 9.2.2 所列数值。 9.2.3 采用瓷(塑料)线夹、鼓形绝缘子在室内沿墙壁、顶棚布线时，绝缘电线固定点的间距不应大于表 9.2.3 节所列数值；跨越柱子、桁架布线时，应符合本规范第 9.4 节所规定的机械强度要求。 9.2.4 采用鼓形绝缘子、针式绝缘子在室内、外布线时，绝缘电线的间距不应小于表 9.2.4所列数值。 9.2.5 绝缘电线明敷在高温辐射或对绝缘有腐蚀的场所时，电线间及电线至建筑物表面最小净距，不应小于表 9.2.5 所列数值。 9.2.6 在与建筑物相关联的室外部位布线时，绝缘电线至建筑物的间距不应小于表 9.2.6 所列数值。 9.3 直 敷 布 线 9.3.1 直敷布线一般适用于正常环境室内场所和挑檐下室外场所。 建筑物顶棚内，严禁采...
